9급 국가직 공무원 전자공학개론 2024년 1회 기출문제

2024-03-23 시행 · 15문항

이 회차 문제 풀기 →

2번

멀티바이브레이터에 대한 설명으로 옳지 않은 것은?

① 플립플롭은 쌍안정 멀티바이브레이터이다.
② 단안정 멀티바이브레이터는 단일 펄스를 발생시킬 수 있 다.
③ 멀티바이브레이터는 쌍안정, 단안정, 비안정으로 분류된 다.
④ 비안정 멀티바이브레이터는 외부 트리거 펄스 신호에 의 해 동작한다.

정답 확인

정답 ④

3번

부하전압변동률이 10[%]인 전원공급기의 전부하(full-load) 전압이 100[V]일 때 이 전원공급기의 무부하(no-load) 전압 [V]은?

① 90
② 100
③ 110
④ 120

정답 확인

정답 ③

4번

JFET에 대한 설명으로 옳은 것은?

① 드레인 전류 ID는 게이트와 소스 사이의 전압 VGS의 영향 을 받지 않는다.
② JFET의 채널 양 끝은 드레인과 소스이다.
③ 핀치－오프 전압에서의 드레인 전류 ID는 0이다.
④ n채널 JFET의 n형 영역은 게이트와 연결되어 있다.

정답 확인

정답 ②

5번

TCP/IP 프로토콜을 구성하는 계층이 아닌 것은?

① 응용(application) 계층
② 네트워크(network) 계층
③ 전송(transport) 계층
④ 세션(session) 계층

정답 확인

정답 ④

7번

슈미트 트리거 회로의 응용 분야가 아닌 것은?

① D/A 변환
② 구형파 발생
③ 전압 비교
④ 잡음 제거

정답 확인

정답 ①

8번

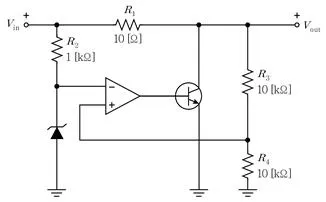

다음 선형 병렬 전압 조정기(shunt regulator)의 R1에서 소모 되는 최대 전력[W]은? (단, 입력의 범위는 0≤Vin≤10[V]이 며, 모든 회로 소자는 이상적이다)

① 5
② 10
③ 50
④ 100

정답 확인

정답 ②

9번

트랜지스터 증폭기 회로에 대한 설명으로 옳지 않은 것은?

① 공통 컬렉터 회로의 입력 신호와 출력 신호는 동일한 위 상을 가진다.
② 공통 베이스 회로의 입력 신호와 출력 신호는 180°의 위 상차를 가진다.
③ 공통 이미터 회로의 입력 신호와 출력 신호는 180°의 위 상차를 가진다.
④ 증폭기로 동작하기 위해서는 베이스－이미터 접합은 순방 향 바이어스, 베이스－컬렉터 접합은 역방향 바이어스가 걸려야 한다.

정답 확인

정답 ②

12번

pn 접합의 바이어스에 대한 설명으로 옳지 않은 것은?

① 역방향 바이어스가 계속 증가하면 항복 전압에 도달한 다.
② 순방향 바이어스가 인가되면 전류는 p에서 n 방향으로 흐를 수 있다.
③ 역방향 바이어스가 인가되면 pn 접합의 공핍영역은 줄어 든다.
④ 순방향 바이어스는 p쪽 전극에 양(＋)의 전압, n쪽 전극 에 음(－)의 전압을 인가한 상태이다.

정답 확인

정답 ③

13번

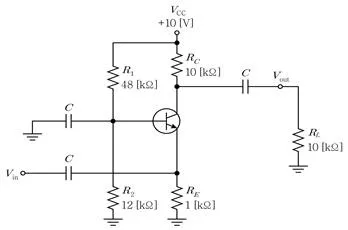

다음 BJT 증폭기 회로의 전압이득 은? (단, 직류 전류이득 βDC＝250, 교류 이미터 저항 r′e＝20[Ω], C＝∞, 다이오드의 순방향 전압은 0.7[V]이다)

① 100
② 150
③ 250
④ 300

정답 확인

정답 ③

14번

다음 연산증폭기 회로의 대역폭(bandwidth)[kHz]은? (단, 단위이득(unity-gain) 대역폭은 3[MHz], 롤－오프(roll-off) 는 －20[dB/dec]이다)

① 0.3
② 3
③ 30
④ 300

정답 확인

정답 ③

15번

귀환(feedback)이 없는 연산증폭기의 비반전 입력 단자는 접지되어 있고 반전 입력 단자의 전압은 5[mV]일 때, 연산 증폭기의 출력 전압[V]은? (단, 연산증폭기의 개방 루프 이 득은 3×104, 최대 출력 전압은 10[V], 최소 출력 전압은 -10[V]이다)
