9급 국가직 공무원 전자공학개론 2008년 1회 기출문제

다음 회로는 제너전압이 5 [V]인 제너 다이오드를 이용한 정 전압 회로이다. 저항 1 [kΩ]에 흐르는 전류 IR [mA]의 근사 값 중 가장 옳은 것은? (단, 트랜지스터의 β＝200이고, 순방 향 바이어스된 베이스－이미터간 전압 VBE＝0.6 [V]이다)

다음 그림과 같은 첨두치 전압(peak－to－peak voltage)이 20 [V]인 60 [Hz]의 정현파가 20 [Ω] 저항기에 인가되었다 면, 저항기에서 소비되는 평균전력[W]은?

RLC 직렬 공진회로와 RLC 병렬 공진회로의 특징을 설명한 것으로 옳지 않은 것은?

내부 저항이 10 [Ω]인 10 [V]의 직류전압원이 있다. 이 전 원에 적절한 부하를 연결하여 부하에 최대전력을 전달하고자 할 때, 전달할 수 있는 최대전력값과 최대전력이 전달될 때의 전력전달효율은? (단, 전력전달효율＝부하전력/전원의 공급전 력)

이상적인 연산증폭기(operational amplifier)를 이용하여 구성 한 다음의 회로에서 정현파 신호가 Vi에 인가되고 출력전압을 Vo라 할 때, 회로의 동작은?

디지털 TV 화면을 전송하려고 한다. 한 화면을 나타내기 위 해 400 × 500 화소(pixel)를 사용하는데, 각 화소는 6개의 세기 값 중 하나를 갖는다고 하자. 초당 10화면을 전송하는 경우 화면의 손상 없이 디지털화한 모든 데이터를 전송하기 위한 송신측에서의 최소 데이터 전송률은?

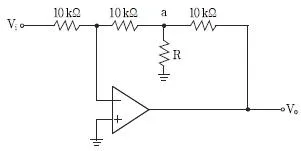

이상적인 연산증폭기(operational amplifier)를 이용한 다음 회로에서 Vo＝－50 Vi가 되기 위한 저항 R[kΩ]의 값은?

다음 트랜지스터 회로에서 Ic＝0.4 [mA]로 하려면 저항 R[M Ω]의 근사값 중 가장 옳은 것은? (단, VBE＝0.6 [V], 트랜지 스터의 β는 200으로 한다)

다음 회로가 정상상태에 도달하였을 때, 2 [Ω]의 저항을 통 해 흐르는 전류 I [A]는?

저항의 크기가 20 [Ω]인 아래와 같은 원기둥 모양의 저항 이 있다. 이 저항의 끝을 잡고 길이를 2배로 늘이면 저항값 [Ω]은? (단, 저항을 늘이더라도 부피는 일정하게 유지되며, 늘어난 후에도 원기둥 모양이 되고, 재질의 성질은 변하지 않는다고 가정한다)

공통이미터(common emitter)회로에 사용되는 실리콘(Si) 확 산형 npn BJT(bipolar junction transistor)의 동작에 대한 설명 중 옳지 않은 것은?

저항값이 6 [Ω]인 세 개의 저항들을 남김없이 모두 사용하 여 여러가지의 합성저항 값을 얻고자 한다. 직렬연결과 병 렬연결 방법을 여러 가지로 조합해 보면 모두 네 가지의 합 성 저항값을 얻을 수 있다. 이 방법으로 얻을 수 없는 저항 값[Ω]은?

다음 그림은 1차 RC 고역통과필터(high－pass filter)에 인 가한 입력 펄스 파형과 그 때 얻어진 출력 파형을 그린 것 이다. 필터의 차단주파수 fc와 인가한 펄스 파형의 주기(T) 의 관계로 옳은 것은?

다음 CMOS 회로의 입력단자 A와 B에 5 [V](로직레벨 ‘1’) 혹은 0 [V](로직레벨 ‘0’)의 전압이 인가된다. 이 논리회로 의 이름은?
