9급 국가직 공무원 전자공학개론 2010년 1회 기출문제

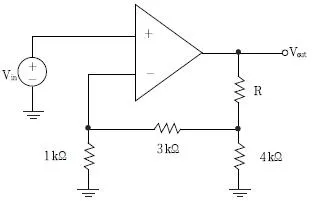

다음 비반전 증폭기 회로의 전압증폭도 (Vout/Vin)가 8이 되기 위한 R의 값[kΩ]은? (단, 회로에서 사용된 op－amp는 이상 적인 특성을 갖는 것으로 가정한다)

다음 회로에서 VCE＝ 7.0 [V]이다. 이 경우 RB 값으로 가장 적당한 값[kΩ]은? (단, VBE ＝0.7 [V], β＝100, IE≃IC)

다음 회로에서 콜렉터에 흐르는 전류 크기 IC [mA]는? (단, VEB＝0.5 [V], β＝50이다)

다음 연산증폭기에서 출력 전압[Vo]은?

다음 회로의 제너조정기는 15 [V]에서 20 [V]까지 변하는 입력전압과 5 [mA]에서 50 [mA]까지 변하는 부하전류(IL)를 가지고 있다. 제너전압이 10 [V]이면, 직렬저항(RS)의 최대허 용값[Ω]은?

다음 정류회로에서 직류 부하 전압은 30 [V]이며, 입력주파 수 f＝ 60 [Hz], RL＝10 [kΩ]이라고 할 때, 커패시터 입력필 터에서 나오는 피크－피크 리플전압(Vripple)의 값이 5 [V]이 다. 이 경우 사용된 커패시터 C의 값[㎌]은? (단, 다이오드는 이상적으로 가정한다)

정보신호가 s(t)=5cos100t일 때, 주파수변조(FM) 신호는 로 표현 된 다. 이때 주파수 편이 Δω와 변조지수 β는? (순서대로 주파수 편이, 변조지수)

선형발진회로에 대한 설명으로 옳지 않은 것은?

MOSFET 증폭기 특성에 대한 설명으로 옳지 않은 것은?

전류와 전압에 대한 설명으로 옳지 않은 것은?

다음의 전력증폭기에 관한 설명으로 옳지 않은 것은?

다음 카노프 맵(Karnaugh map)을 간략화한 결과를 논리식 으로 표현한 것으로 옳은 것은?

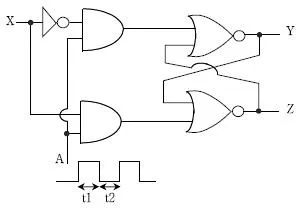

다음 논리회로에서 입력 X에 따른 출력 Y와 Z의 상태를 바 르게 표현한 것은? (단, t1 시간 동안 A는 “1”이고, t2 시간 동안 A는 “0”이다)

다음 회로 중 기억소자가 필요 없는 조합회로만으로 구성할 수 없는 것은?

채널 대역폭이 3 kHz이고, 신호대잡음전력비율이 30 dB인 망에서 이론적인 채널용량을 구할 때, 가장 가까운 값[bps] 은?

다음 회로는 노튼(Norton) 등가회로로 간략화 할 수 있다. 단자 a－b에서 본 노튼 전류[A]와 노튼 저항[Ω]의 값은? (순서대로 노튼 전류, 노튼 저항)

다음 전원장치에서 입력측에서 들여다 본 임피던스 ZS는?

다음 임의의 플립－플롭(flip－flop) 진리표에 대한 설명으로 옳지 않은 것은?

십진수인 5와 10을 그레이코드로 변환한 것으로 옳은 것은? (순서대로 5, 10)
