9급 국가직 공무원 전자공학개론 2020년 1회 기출문제

OSI 7계층에 대한 설명으로 옳지 않은 것은?

디지털 코드에 대한 설명으로 옳은 것은?

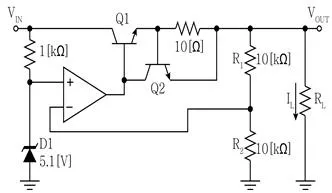

다음 회로는 직렬 선형전압조정기이다. 정전압 출력전압 VOUT[V]과 부하 RL에 흐를 수 있는 최대 전류 IL[mA]은? (단, 입력전압 VIN＝20[V], VBE＝0.7[V]이고, R1, R2에 흐르는 전류는 무시한다)

다음 회로에서 다이오드에 걸리는 전압 VD[V]와 전류 ID[A] 는? (단, 다이오드는 이상적인 소자이다)

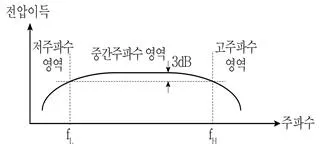

그림은 증폭기 회로에서 입력전압의 주파수와 전압이득 사이 의 관계를 나타낸다. 이에 대한 설명으로 옳지 않은 것은?

2비트 이진수 A＝A1A0와 B＝B1B0를 입력으로 갖는 크기 비 교기가 있다. A＞B의 경우에 출력 F＝1이 되는 대수식은?

다음은 BJT를 이용한 스위치 응용회로이다. LED가 빛을 발 광하기 위해서는 최소 3.5[mA]의 전류가 필요하고, 이때 LED 양단 전압은 1.15[V]이다. BJT가 포화 되기 위한 입력 구형파 전압의 진폭[V]은? (단, 포화를 확실하게 하기 위하여 베이스 전류는 최소 포화전류의 2배를 사용하고, VCE(sat)＝ 0.2[V], VBE＝0.7[V], βDC＝100이다)

연산증폭기에 대한 설명으로 옳지 않은 것은?

다음 슈미트 트리거 회로에 대한 설명으로 옳지 않은 것은?

FM변복조에서 프리엠퍼시스회로와 디엠퍼시스회로에 대한 설명으로 옳지 않은 것은?

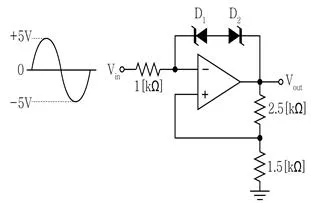

다음 회로에 피크값이 5[V]인 정현파를 입력하였을 때, 출 력전압 Vout[V]의 최댓값과 최솟값은? (단, 제너다이오드 D1 과 D2는 동일한 역방향 항복 전압 4.3[V]와 동일한 순방향 전압 0.7[V]를 가지며, 연산증폭기는 이상적이다)

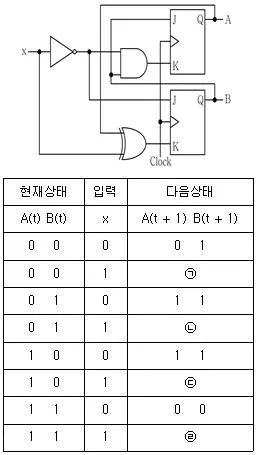

다음 회로에 대한 상태표를 작성할 때, ㉠~㉣에 들어갈 내 용으로 옳지 않은 것은?

다음 회로 중에서 출력 F의 논리함수식이 같은 것만을 모두 고르면?

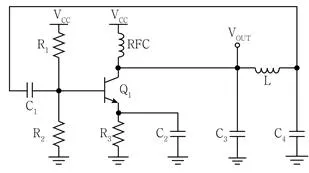

다음 발진회로에 대한 설명으로 옳지 않은 것은?

다음 증폭회로의 DC동작점에서 VCE[V]는? (단, VBE＝ 0.7[V], βDC＝100, βDC·RE≫R2, IC≅IE이다)

다음 회로에서 바이패스 커패시터(C3)가 없는 경우의 전압 이득이 4.9일 때, 바이패스 커패시터가 있는 경우의 전압이 득은? (단, 증폭기의 동작주파수는 충분히 크다)
