9급 국가직 공무원 전자공학개론 2023년 1회 기출문제

2023-04-08 시행 · 12문항

이 회차 문제 풀기 →

1번

JK 플립플롭을 사용하여 0에서 7까지 표현하는 리플 계수기 (ripple counter)를 설계할 때, 필요한 JK 플립플롭의 최소 개 수는?

① 2
② 3
③ 4
④ 5

정답 확인

정답 ②

4번

반도체에 대한 설명으로 옳지 않은 것은?

① P형 반도체에서 다수 캐리어는 정공이다.
② 진성반도체에서 전도대의 전자농도와 가전자대의 정공농 도는 같다.
③ 실리콘 단결정 반도체에서 P형 불순물로 As(비소)도 사용 된다.
④ N형 반도체에서 불순물 농도가 증가함에 따라 페르미 준 위가 전도대로 가까이 이동한다.

정답 확인

정답 ③

5번

다음 저주파 소신호 FET 증폭기의 전압이득에 가장 가까운 값은? (단, 순방향 전달 컨덕턴스 gm은 1[mA/V]이고, 드레인 －소스 저항 rd는 10[kΩ]이다)

① －1
② －5
③ －10
④ －20

정답 확인

정답 ②

6번

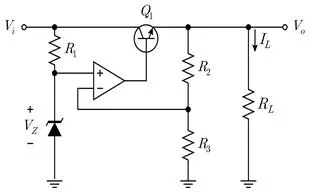

다음 직렬 전압조정기(series voltage regulator)의 부하 전류 IL이 200[mA]일 때, Q1에서 소모되는 전력[W]은? (단, Vi＝ 15[V], VZ＝4[V], R1＝R2＝15[kΩ], R3＝10[kΩ], R2+R3》RL, Q1의 전압강하는 무시하며 모든 회로 소자는 이상적이다)

① 0.4
② 0.8
③ 1.0
④ 1.4

정답 확인

정답 ③

8번

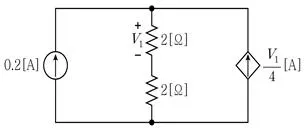

다음 회로에서 독립 전류원 0.2[A]에 의해 공급되는 전력 [W]은?

① 0.16
② 0.32
③ 0.48
④ 0.52

정답 확인

정답 ②

9번

반도체 소자에 대한 설명으로 옳지 않은 것은?

① JFET에서는 자유전자와 정공이 함께 도전현상에 기여한 다.
② 포토 다이오드를 이용하여 빛을 검출하려면 역방향 바이 어스에서 동작시켜야 한다.
③ JFET는 게이트와 소스 사이의 역방향 바이어스 전압의 크기에 의해 드레인 전류의 크기를 제어한다.
④ BJT는 활성 모드 동작을 위해 이미터－베이스 접합은 순 방향 바이어스되고, 컬렉터－베이스 접합은 역방향 바이 어스가 된다.

정답 확인

정답 ①

10번

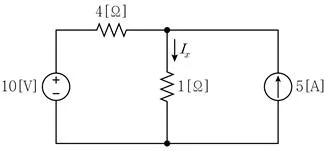

다음 회로에서 전류 Ix[A]는?

① 6
② 8
③ 10
④ 12

정답 확인

정답 ①

11번

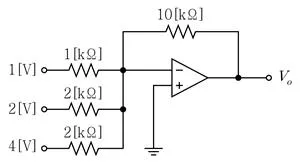

다음 반전 증폭기 응용 회로에서 출력전압 Vo[V]는? (단, 연산 증폭기는 이상적이다)

① －7
② －8
③ －10
④ －40

정답 확인

정답 ④

12번

최대 주파수 12[kHz]의 신호를 16비트로 양자화 및 부호화 하여 PCM(pulse code modulation)으로 전송하려고 한다. 신호의 손실 없이 최소화하여 표본화할 경우 초당 전송 비 트수[kbps]는?

① 96
② 192
③ 384
④ 768

정답 확인

정답 ③

14번

유선 LAN(local area network)에서 사용되는 표준 이더넷 프레임에 포함되지 않는 필드는?

① 길이 또는 형태(length or type)
② 목적지 주소(destination address)
③ 송신자 주소(source address)
④ 패킷 번호(packet number)

정답 확인

정답 ④

19번

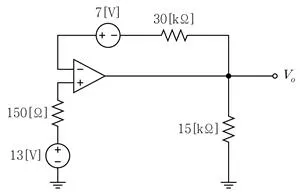

다음 연산 증폭기 회로에서 출력전압 Vo[V]는? (단, 모든 회로 소자는 이상적이다)

① 6
② 12
③ 15
④ 18

정답 확인

정답 ①

20번

다음 회로에서 제너 다이오드의 역할은? (단, 모든 회로 소 자는 이상적이고, 입력전압 VS는 제너 항복전압 VZ 보다 크 다)

① 부하저항 RL에 걸리는 전압을 일정하게 유지시켜 준다.
② 부하저항 RL의 값을 일정하게 유지시켜 준다.
③ 순방향의 전압이 인가되면 빛을 발한다.
④ 회로가 발진할 수 있게 한다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 최신 수정된(오타, 오답, 규정변경) 자료와 해설은

정답 확인

정답 ①
