9급 국가직 공무원 전자공학개론 2007년 1회 기출문제

다음 TTL 회로는 무슨 논리회로인가?

여러 종류의 다이오드(diode)에 대한 설명 중 옳지 않은 것 은?

2400[bps]로 전송되는 RS-232 연결을 통해 32비트 프리 앰 블과 16비트 포스트 앰블을 사용하여 7비트 ASCII 코드로 구 성된 16개 문자를 전달하고자 한다. 이때 전송되는 문자들의 처리율 (throughput, character/sec)은 얼마인가?

다음 회로에서 전송 파라미터(ABCD 파라미터)의 단락회로 역방향 전달 임피던스 ( )는?

다음 회로에서 6[Ω]저항을 통해 흐르는 전류 I[A]는?

다음 카르노맵(Karnaugh map)에 해당하는 부울함수 F(A,B,C,D)의 표현으로 잘못 된 것은?

다음 그림에서 a-b 두 단자 간에 나타나는 전압[V]은?

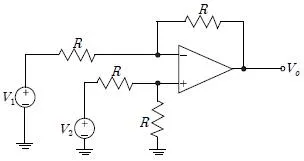

다음 회로에서 출력전압(Vo)은?

다음은 가산회로이다. V1=2[V], V2=2[V], V3=3[V], R1=1[M Ω], R2=500[Ωk], R3=500[kΩ], R4=1[MΩ]이라면 출력전압 Vo[V]는?

트랜지스터의 증폭특성에 대한 설명으로 옳지 않은 것은?

연산증폭기에 대한 설명으로 옳지 않은 것은?

첫째 단의 잡음지수 F1＝10, 이득 G1＝20이며, 다음 단의 잡음지수 F2＝21, 이득 G2＝50일 때, 2단 증폭기의 종합 잡 음지수는?

어떤 AM 방송국의 송신출력이 50 [kW]이며, 정현파신호 변조시 변조도가 m=/1√2일 경우, 이 AM파의 전송효율 η [%]는?

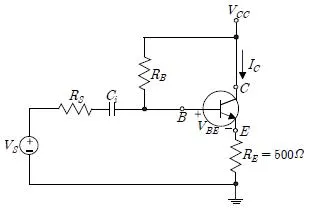

다음 회로에서 트랜지스터의 DC 이득 β＝100이고, VBE＝ 0.7[V]이다. VCC＝10[V]일 때 컬렉터에 흐르는 DC 전류 IC ＝10[mA]가 되도록 하는 바이어스 저항 RB[kΩ]는?

광전소자(opto-electronic device)에 관한 설명으로 옳지 않 은 것은?
