9급 국가직 공무원 전자공학개론 2019년 1회 기출문제

이상적인 연산증폭기의 특성에 대한 설명으로 옳지 않은 것 은?

PN 접합 다이오드에 대한 설명으로 옳은 것은?

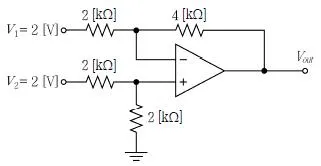

다음 회로에서 출력전압 Vout[V]는? (단, 연산증폭기는 이상 적이다.)

다음 증폭기 회로에서 트랜지스터 Q1의 컬렉터－이미터 전압 VCE[V]는? (단, βDC ＝100, VBE ＝0.7 [V]이다)

귀환발진기에 대한 설명으로 옳지 않은 것은?

다음 증가형(enhancement) MOSFET이 포화영역에서 동작할 때, 이에 대한 설명으로 옳지 않은 것은?

다음 디지털 논리게이트에 대한 설명으로 옳은 것은? (단, VDD＝ ＋5 [V]이고, 입력과 출력은 논리적 ‘1’일 때 V＝＋5 [V], ‘0’일 때 V＝0 [V]이다)

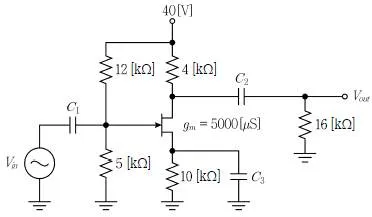

다음 JFET 증폭회로의 전압이득의 크기는? (단, 트랜지스터 자체의 출력저항 ro는 무시한다.)

다음 회로의 전달함수가 인 조건을 만족하는 C[㎌]은? (단, 연산증폭기는 이상적이며, Rin ＝R ＝ 100 [ kΩ]이다)

다음 디지털 논리회로에서 출력 Y＝A＋B라고 할 때, P3P2P1P0의 값은?

실효전압 10 [V]의 교류전원에 8 [Ω]의 저항과 6 [Ω]의 유도 리액턴스를 직렬로 연결할 때, 유효전력[W]와 역률은? (순서대로 유효전력, 역률_

상승 에지에서 트리거 되는 D－플립플롭으로 구성된 다음 회로에서 120 [kHz]의 클록이 입력 A에 인가될 때, 출력 B 의 주파수[kHz]는? (단, 플립플롭의 전파지연 시간은 무시 한다)

다음 정류기(rectifier)에 대한 설명 중 옳은 것은?

다음 회로에서 출력전압 Vout[V]는?

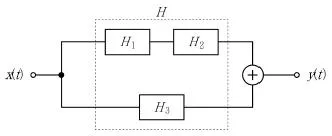

그림과 같은 선형 시불변 시스템 H1, H2, H3가 각각 임펄스 응답함수 h1(t), h2(t), h3(t)를 갖는다고 할 때, 점선으로 표 시한 등가시스템 H에 대한 설명으로 옳지 않은 것은?

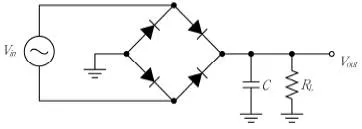

다음 회로의 기능과 커패시터 C 의 역할을 바르게 연결한 것은? (순서대로 기능, C의 역할)

PNP BJT소자가 활성영역에서 동작할 때, 베이스에 흐르는 전류(IB)를 구성하는 성분에 대한 설명으로 옳지 않은 것은?

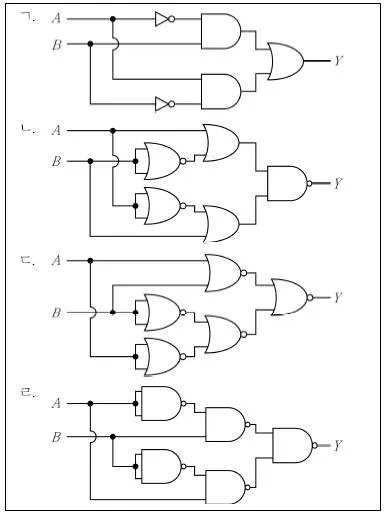

다음 중 출력 Y의 논리식이 같은 논리회로만을 모두 고르 면?
