9급 국가직 공무원 전자공학개론 2017년 1회 기출문제

입력 전력이 20 [dB] 감소하는 감쇄기에 94 [W]의 신호를 입력 했을 때, 출력 신호의 전력[W]은?

다음 증폭기 회로에서 C2가 추가됨에 따라 생기는 변화는?

다음 DTL(Diode-Transistor Logic)로 설계된 디지털 회로는 어떤 논리 게이트인가? (단, 입력 X, Y의 논리레벨 1은 VCC ＝5 V, 논리레벨 0은 0 V이다)

드레인 전류(ID)와 게이트－소스 전압(VGS)의 관계식이 ID＝9 ＋19(VGS－1)＋10(VGS－1)2[mA]인 N형 MOSFET에서 VGS＝1 [V]일 때, 소신호 모델 전달컨덕턴스(transconductance) [mA/V]는?

다음 중 대역통과필터 특성을 보이는 회로로만 묶은 것은?

공진주파수가 fo인 R, L, C 직렬회로에 주파수가 2fo인 입력 신호를 인가하였을 때, 총 리액턴스 성분의 크기가 저항 R 값의 15배가 된다. 이 회로의 Qo(quality factor)는?

입력 전압 36 [V]에 연결된 발열선의 발열량이 1 [kW]이 다. 동일한 재료로 단면의 지름을 두 배로 늘리고, 길이를 반으로 줄여 만든 발열선에 동일한 전압을 인가했을 때, 발 열량[kW]은?

무선 통신에서 전송하고자 하는 신호를 변조하는 이유로 옳 은 것만을 모두 고른 것은?

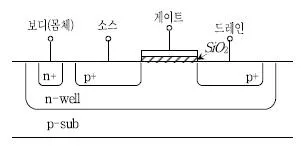

다음 MOSFET에 대한 설명으로 옳지 않은 것은?

PCM(Pulse Code Modulation) 방식에 대한 설명으로 옳지 않은 것은?

다음은 비안정 모드로 동작하는 555 타이머 회로이다. 출력 신호 Vo에 대한 듀티 사이클(duty cycle)[%]은?

실리콘 기반의 N채널 증가형 MOSFET 구동 시에 더 많은 드레인 전류 값을 얻는 방법은? (단, 트랜지스터는 포화영역 에서 동작한다)

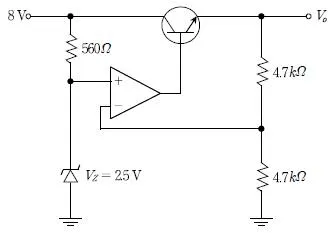

다음 회로는 연산증폭기를 이용한 정전압조정기이다. 출력 전압 Vo[V]는?

다음 바이어스 회로의 동작점에서 컬렉터 전류 ICQ[mA]는? (단, VBE ＝0.7 [V]이다)
