9급 국가직 공무원 전자공학개론 2015년 1회 기출문제

2진수 11000111을 그레이 코드로 변환한 값은?

12 [V] 배터리 용량이 48 [Ah]라고 한다. 만약 배터리가 완 전 충전되어 있을 때 90 [W], 12 [V]의 전구를 연결한다면 이론적으로 전구를 켤 수 있는 최대 시간은?

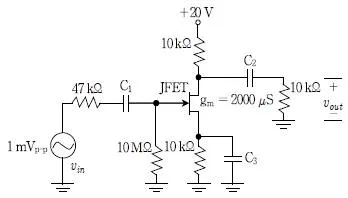

다음 JFET 증폭회로의 출력전압(vout)[mVp-p]에 가장 가까운 값은? (단, C1, C2는 결합 커패시터이고, C3는 바이패스 커패 시터이다.)

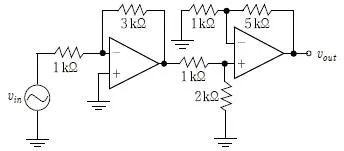

다음 회로에서 입력신호 vin에 대한 전체 전압 이득 vout/vin 은? (단, 연산증폭기는 이상적이라고 가정한다)

전력 증폭회로 출력단의 내부 복소 임피던스가 10+j5[Ω]이 다. 부하에 전달되는 전력이 최대가 되는 부하의 복소 임피던 스[Ω]는?

무왜곡 전송(distortionless transmission) 채널의 특성에 대한 설명으로 옳지 않은 것은?

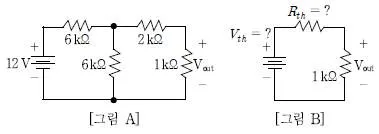

[그림 A]의 회로를 [그림 B]의 테브난 등가회로로 변환할 때 등가전원 VthV]와 등가저항 Rth[kΩ]의 값으로 옳은 것은? (단, 부하 저항은 1 [kΩ]이다.) (순서대로 Vth, Rth)

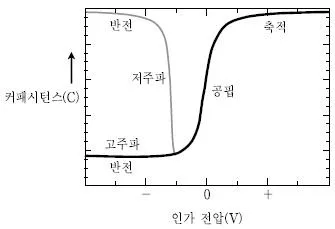

다음 그래프는 특정 소자의 인가전압에 따른 커패시턴스의 저주파 특성과 고주파 특성을 나타낸 것이다. 이 그래프와 같은 특성을 갖는 소자는? (단, 축적과 공핍 상태에서는 저 주파와 고주파의 특성이 같다.)

안테나가 무선전파를 효율적으로 복사하거나 수신하기 위해 서는 그 길이가 λ/4이상이 되어야 한다. 1,000 [MHz]의 무 선전파를 수신하기 위한 안테나 λ/4의 길이[cm]는? (단, 빛의 속도는 3 × 108[m/s]이다)

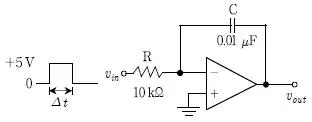

다음 회로에 펄스가 가해질 때 △t구간에서 출력 전압의 변 화율 [mV/μs]은? (단, 출력 전압의 초기치는 0 [V]이고, 연 산증폭기는 이상적이라고 가정한다.)

1초에 1백만 개의 심벌을 전송하는 디지털 전송시스템이 있 다. 이 시스템이 전송하는 심벌이 8개의 신호레벨을 가진다 면 비트 전송속도[Mbit/s]는?

다음 회로의 출력단에 흐르는 전류 Io[mA]는? (단, 연산증 폭기는 이상적이라고 가정한다.)

클럭 SR 플립플롭의 회로도와 진리표가 각각 다음과 같다. 진리표에 대한 설명으로 옳지 않은 것은? (단, X는 ‘don't care’를 나타낸다.)

다음 회로의 60 [Ω]에 흐르는 전류 I [A]는?

바이폴라 트랜지스터에 대한 설명으로 옳은 것은?

다음 그림과 같이 선형 시불변 시스템 H1과 H2를 직렬로 연 결한 시스템을 H라고 하자. H1 과 H2는 각각 h1(t) 와 h2(t) 를 임펄스 응답으로 갖는다. 시스템 H에 x(t)를 입력으로 넣 었을 때의 출력을 y(t)라고 하자. 다음 중 옳지 않은 것은?

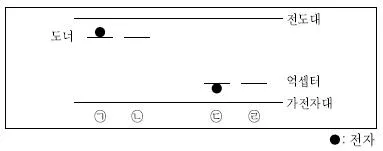

다음 그림에서 ㉠, ㉡상태는 실리콘(Si) 원자의 도너(donor) 에너지 준위에 전자가 존재하는 경우와 비어 있는 경우를 각각 나타낸 것이고, ㉢, ㉣상태는 억셉터(acceptor) 에너지 준위에 전자가 존재하는 경우와 비어 있는 경우를 각각 나 타낸 것이다. 그림 ㉠, ㉡상태에서 도너가 갖는 전기적 극성 과 ㉢, ㉣상태에서 억셉터가 갖는 전기적 극성을 각 상태별 로 표현한 것 중 옳은 것은? (순서대로 ㉠, ㉡, ㉢, ㉣)
