9급 국가직 공무원 전자공학개론 2013년 1회 기출문제

반도체 도핑에 대한 설명으로 옳지 않은 것은? (단, 도핑된 불순물들은 모두 활성화되었다고 가정한다)

다음 4단자 회로망의 Y 파라미터 중 Y11, Y22의 값은? (단, Ya=2[℧], Yb=4[℧], Yc=6[℧]이다.) (순서대로 Y11[℧], Y22[℧])

버랙터(varactor) 다이오드에 대한 설명으로 옳은 것은?

음성신호의 대역제한 주파수를 4 [kHz]로 하고, 256개의 양 자화 레벨을 사용하여 PCM 변조를 하고자 한다. 최대 샘플 링 주기 Ts와, 이 때 디지털 신호의 비트율은? (순서대로 Ts[ms], 비트율[kbit/s])

다음 카르노맵(Karnaugh map)을 표현한 논리식으로 옳은 것 은?

다음은 Op-Amp를 이용한 저대역통과필터이다. R1=1.2[kΩ], C1=0.02[㎌], RG=10{kΩ], RF=50[kΩ]일 때, DC 전압 이득 과 차단주파수는? (단, π＝3.14이다) (순서대로 DC 전압이 득, 차단주파수[kHz])

다음 회로에 대한 설명으로 옳은 것은? (단, 다이오드는 이상 적이며, τ=RC의 값은 충분히 크다)

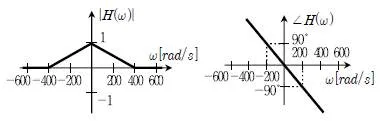

전달함수 H(ω)의 크기와 위상이 다음 그림과 같은 필터가 있 다. 이 필터의 입력이 일 때, 출력으로 옳은 것은?

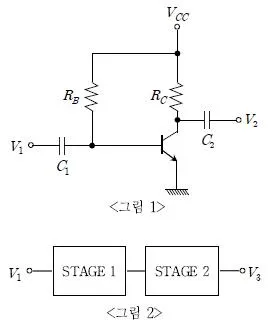

<그림 1> 증폭기의 소신호 전압이득을 Av1=V2/V1로, <그림 1>의 증폭기 2개를 <그림 2>와 같이 연결하여 2단 증폭기 를 구성하였을 때의 소신호 전압이득을 Av2V3/V1로 정의한 다. Av1과 Av2에 가장 가까운 값은? (단, BJT는 활성영역에 서 동작하고 gm=0.5[A/V], β=250, RB=200[kΩ], RC=500 [Ω]이며 C1 및 C2는 매우 크다고 가정한다) (순서대로 Av1, Av2)

트랜지스터에 대한 설명으로 옳은 것은?

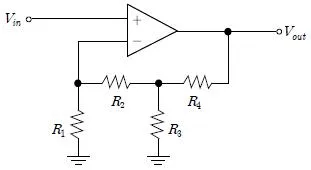

다음 회로에서 Op-Amp가 이상적일 때, 출력전압Vout[V]은? (단, Vin=1[V], r1=R2=R3=R4=1[kΩ])

플립플롭을 사용하여 0에서 8까지의 숫자를 셀 수 있는 업 －다운(up-down) 카운터를 설계하려고 할 때, 필요한 플립 플롭의 최소 개수는?

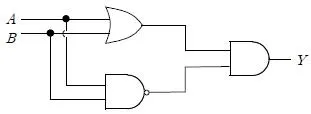

다음 회로에서 출력 Y를 입력 A와 B의 함수로 구하면?

다음은 이상적인 Op-Amp를 사용한 반전증폭기 회로이다. 이 회로에서 기생 저항 Rpz1-가 존재하지 않을 경우 전압 이득은 Vout/Vin=-10이다. 수십 킬로옴(kΩ)의 Rp가 존재할 때, 전압이득의 변화로 옳은 것은?

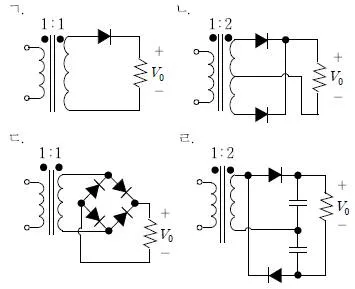

다음은 교류 입력 신호를 정류하는 회로들이다. 동일한 교 류 입력에 대하여 출력 파형이 동일한 것은? (단, 다이오드 는 이상적인 것으로 가정한다)

다음 회로에서 다이오드 D1, D2의 상태로 옳은 것은? (단, 다이오드는 이상적이라고 가정한다) (순서대로 D1, D2)
