9급 국가직 공무원 전자공학개론 2022년 1회 기출문제

반송파의 진폭과 위상을 동시에 변화시켜 전송하는 디지털 변조방식은?

PN접합에 대한 설명으로 옳지 않은 것은?

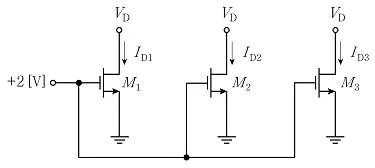

다음 회로에서 각 MOSFET M1, M2, M3의 채널길이 비가 L1:L2:L3＝1:2:4이고 채널 폭의 비가 W1:W2:W3＝2:8:16일 때, 드레인 전류비 ID1:ID2:ID3는? (단, 모든 MOSFET은 채널길이변 조효과와 몸체효과는 무시하고 문턱전압 Vtn＝1[V], VD＝ 5[V]이다.)

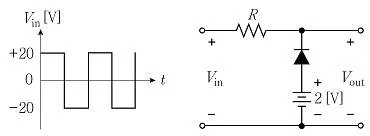

다음 회로에 피크값이 20[V]인 펄스파 입력전압 Vin을 인가하 였을 때, 출력전압 Vout 펄스파형의 최댓값과 최솟값의 합[V] 은? (단, 다이오드는 이상적이다.)

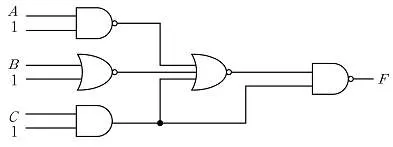

다음 논리 회로에서 출력 F의 논리식은?

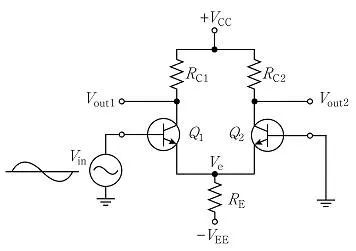

다음 차동증폭기회로에 대한 설명으로 옳은 것은? (단, 트랜 지스터 Q1과 Q2는 동일하다.)

다음 PNP BJT 증폭회로에 대한 설명으로 옳지 않은 것은? (단, BJT는 활성영역에서 동작하며, BJT의 직류전류이득(βDC) 은 100이고, PN접합 다이오드의 순방향 전압은 0.7[V]로 가 정한다.)

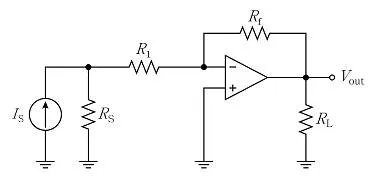

다음 연산증폭기 회로에서 Vout/IS[V/A]은? (단, R1＝4[kΩ], RS＝2[kΩ], Rf＝30[kΩ], RL＝6[kΩ]이고, 연산증폭기는 이 상적이다.)

다음 직렬 RC 회로에 대한 설명으로 옳은 것은? (단, ω는 교류 입력전압의 각주파수이다.)

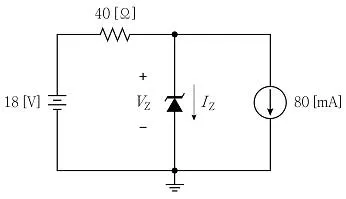

다음 정전압 회로의 제너다이오드에 흐르는 전류 IZ[mA]는? (단, 제너다이오드는 이상적이고 제너전압 VZ＝8[V]이다.)

바르크하우젠의 발진조건에 대한 설명으로 옳지 않은 것은? (단, L(jω0)는 루프이득, ω0는 발진주파수이다.)

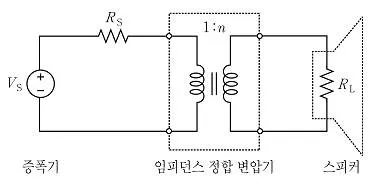

다음 스피커와 증폭기의 정합을 위한 이상적인 임피던스 정 합 변압기 회로에서 스피커에 최대 전력 전달을 위한 권선 수비(n)가 0.2라면, 스피커 내부 저항 RL[Ω]은? (단, 증폭기 내부 저항 RS＝200[Ω]이다.)

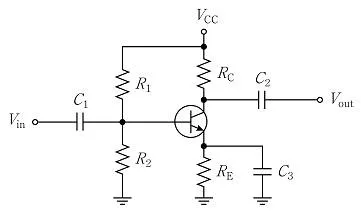

다음 BJT 증폭기 회로에 대한 설명으로 옳지 않은 것은? (단, BJT는 활성영역에서 동작한다.)

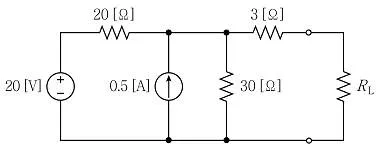

다음 회로에서 부하 저항 RL이 최대 전력 전달 조건을 만족 하는 저항값을 가질 때, RL에 전달되는 최대 전력[W]은?
