9급 국가직 공무원 전자공학개론 2021년 1회 기출문제

부울 대수식 F를 다음과 같이 등가변환할 때, 괄호에 들어갈 내용으로 옳은 것은?

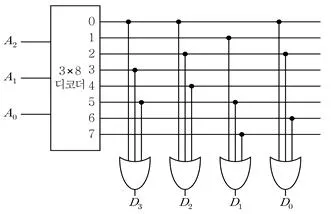

3×8 디코더를 사용하는 ROM이 다음과 같을 때, 입력 데이 터 A2A1A0가 011로 주어지는 경우 출력 데이터 D3D2D1D0로 옳은 것은? (단, A2가 MSB이고, A0는 LSB이다)

다음 회로에서 전구에 최대 전력을 전달하기 위한 저항 R [Ω]은?

입력신호 is(t) = 120sin(106t)[A]를 인가하여 부하 임피던스 ZL에 최대 전력이 전달되도록 다음과 같은 회로를 구성할 때, 옳지 않은 것은? (단, R = 1/3[Ω], C = 4[μF]이다)

발진기에 대한 설명으로 옳지 않은 것은?

다음 발진회로에 대한 설명으로 옳지 않은 것은? (단, L = 5[μH], C1=C2=1[nF], R = 1[kΩ]이고, 트랜지스터의 내부 커패시터 용량과 입력저항은 무시한다)

FSK(Frequency Shift Keying)에 대한 설명으로 옳지 않은 것 은?

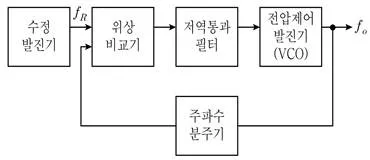

다음 블록도를 갖는 위상동기회로(PLL, Phase-Locked Loop)에 대한 설명으로 옳은 것은?

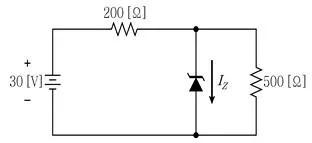

다음 회로에서 제너다이오드에 흐르는 전류 IZ[mA]는? (단, 제너전압은 20[V]이다)

포화 영역에서 정상적으로 동작하는 MOSFET 증폭기에 대 한 설명으로 옳은 것은?

패킷교환망(packet-switched network)의 두 방식인 데이터 그램망(datagram network)과 가상회선망(virtual circuit network)에 대한 설명으로 옳지 않은 것은?

BJT와 MOSFET에 대한 설명으로 옳지 않은 것은?

n채널 증가형 MOSFET에서 드레인에 흐르는 전류를 ID라고 할 때, 채널 길이를 0.5배로 줄이고 채널 폭을 2배로 늘리 면 드레인에 흐르는 전류는? (단, MOSFET은 포화영역에서 동작하고, 산화층 정전용량, 전자 이동도, 문턱 전압, 게이 트-소스 간 전압은 변하지 않는다고 가정한다)

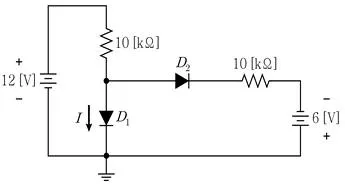

다음 회로에서 다이오드 D1에 흐르는 전류 I[mA]는? (단, 다이오드는 이상적인 소자이다)

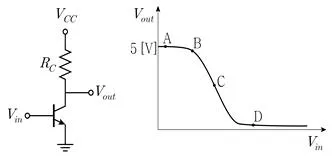

증폭기 회로와 전압이득 특성 곡선이 다음과 같을 때 옳지 않은 것은?

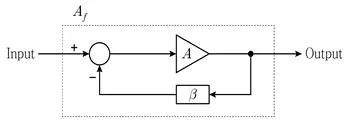

다음과 같은 귀환 증폭기(feedback amplifier)에서 폐루프 이득(closed-loop gain) Af가 100이라고 가정한다. 만약 개 루프 이득(open-loop gain) A가 100배 커졌을 때 Af값이 200으로 바뀌었다면, 이 증폭기의 귀환감쇠율(feedback attenuation factor) β에 가장 근접한 값은? (단, Af는 A와 β 에 의해서만 결정된다)
