9급 국가직 공무원 전자공학개론 2014년 1회 기출문제

수와 코드에 관한 설명으로 옳지 않은 것은?

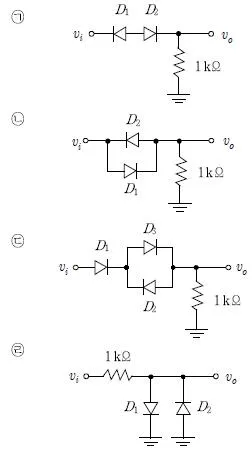

그림 ㉠∼㉣ 회로에 정현파 vi=10sin 500t[Ⅴ]가 각각 입력되 었을 때, 출력전압 VP-P[V]값이 바르게 연결되지 않은 것은? (단, 다이오드는 이상적이라고 가정한다.) (순서대로 회로, VP-P[V])

㉠, ㉡에 들어갈 용어가 바르게 연결된 것은? (순서대로 ㉠, ㉡)

다음 교류회로에 대한 설명으로 옳지 않은 것은? (단, 2πf0L ≫R이다.)

다음 회로에서 부하저항 RL이 최대전력 전달 조건을 만족하 는 저항값을 가질 때 부하저항 RL에서 소비되는 최대전력 [Ｗ]은?

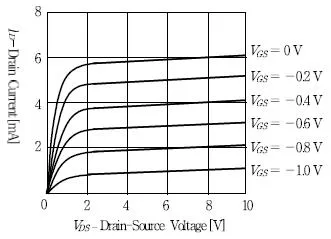

다음은 어떤 N 채널 접합형 전계효과 트랜지스터(JFET)의 드 레인 특성곡선이다. 이 특성곡선에서 구한 핀치오프 (pinch-off) 전압 VP[V]와 드레인－소스 전압이 10 [V]일 때 의 순방향 전달 컨덕턴스 gm[mS]에 가장 가까운 값은? (순 서대로 VP[V], gm[mS])

㉠, ㉡에 들어갈 적합한 용어가 바르게 연결된 것은? (순서대 로 ㉠, ㉡)

다음 회로에서 상측 트리거 기준 전압 VUTP[V]와 하측 트리 거 기준 전압 VLTP[V]는? (단, +Vout(max)=+4V, -Vout(max)=-4V, 3RA=RB이다.) (순서대로 VUTP][V], VLTP[V])

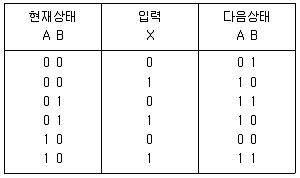

다음의 상태표를 만족하는 순차회로를 D－플립플롭으로 설계 할 때, D－플립플롭 A의 입력 DA에 대한 논리식은? (단, 정 의되지 않은 상태는 ‘don't care’로 처리한다)

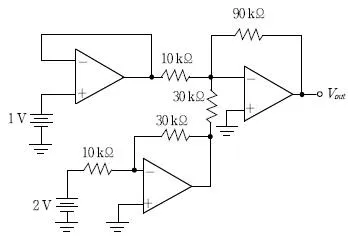

다음 회로의 출력전압 Vout[V]은?

다이오드에 대한 설명으로 옳지 않은 것은?

다음의 PN 접합 다이오드 특성곡선에 대한 설명으로 옳지 않은 것은?

페르미 준위(Fermi level)에 대한 설명으로 옳지 않은 것은?

다음 회로에서 저항에 걸리는 전압 V1과 V2의 값 [V]은? (순서대로 V1, V2)

다음 증폭기에서 베이스와 컬렉터 간의 교류전압이득에 가 장 가까운 값은? (단, VBE=0.7V, βDC=150, r′e=25mV/IE이 다.)

다음 조건으로 변환된 오디오 데이터를 전송속도 2 kbps인 네트워크를 이용하여 실시간으로 전송할 때, 이론적으로 필 요한 최소 압축률[%]은? (단, 1 kbps＝1,000 bps이며, 오 디오 데이터 이외의 부가정보는 무시한다.)

논리식 A′B(D′＋C′D)＋B(A＋A′CD)와 동일한 것은?

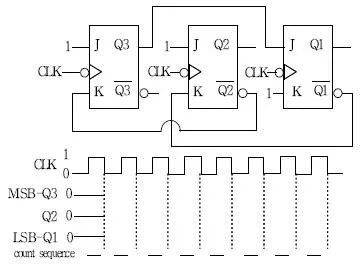

다음 동기식 카운터 회로의 카운트열(count sequence)을 10진수로 바르게 나열한 것은? (단, Q3, Q2, Q1의 초기 값 은 모두 0이라고 가정한다)
