9급 국가직 공무원 전자공학개론 2018년 1회 기출문제

PCM 방식에서 ㉠, ㉡의 값은? (순서대로 ㉠, ㉡)

BJT와 MOSFET을 비교한 설명으로 옳지 않은 것은?

다음 파형을 상승에지 트리거 J－K 플립플롭에 인가하였을 때, 시간 t ＝t1, t2, t3, t4에서의 출력 Q를 차례대로 바르게 나열한 것은? (단, Q는 t ＝t0에서 1로 초기화되어 있으며, 게이트에서 전파지연은 없다고 가정한다)

다음 다이오드에 대한 설명으로 옳지 않은 것은?

FM 방송에서 FM 변조 전에 프리엠퍼시스 필터를 사용하고 수신측에서는 디엠퍼시스 필터를 사용하는 이유는?

그림과 같은 임펄스 응답 h [n]을 갖는 선형 시불변 이산시 스템에서 입력신호 x [n]에 대한 출력신호를 y [n]이라고 할 때, 이에 대한 설명으로 옳지 않은 것은? (단, h [0]＝1, h [1]＝－1이고 그 외의 모든 n에 대해서는 h [n]＝0이다)

다음 차동증폭기 회로에서 입력 임피던스 Zin[kΩ]과 출력전 압 Vout[mV]는? (단, BJT는 서로 동일하고, BJT의 전류 이득 βac＝100와 교류 이미터 저항 r'e＝25 [Ω]이다. RE ≫r'e이고 BJT가 활성영역에서 동작한다고 가정한다) (순서대로 Zin, Vout)

다음 반전증폭기 회로에서 고역 차단주파수[kHz]는? (단, 연 산 증폭기 자체의 중간영역 개방루프 전압이득은 100 [dB] 이고 고역 차단주파수는 10 [Hz]이다.)

다음 회로에서 최대 전력이 부하 RL에 전달되기 위한 RL[Ω] 은?

다음 스위칭 전원 회로에서 주기 T마다 듀티싸이클 D의 비 율만큼 스위치가 닫힐 때, 정상상태의 출력전압 Vout[V]는? (단, VS＝1 [V], L ＝1 [mH], D ＝0.5, T＝10 [㎲], R ＝ 50 [Ω], C는 출력전압이 일정하도록 충분히 크고, 다이오드 및 스위치는 이상적이며, 인덕터 전류는 연속이라고 가정한 다.)

다음 CMOS 논리회로에서 입력 A ＝1, B ＝1, C ＝0일 때 출력 Y＝ Y1이라고 하고 입력 A ＝0, B ＝1, C ＝1일 때 출력 Y＝ Y2라고 할 때, Y1과 Y2는? (순서대로 Y1, Y2)

다음 BJT 공통컬렉터 증폭기 회로에 대한 설명으로 옳지 않 은 것은? (단, 이 증폭기는 중간주파수대역에서 동작하고 있 다고 가정한다)

다음 발진기 블록 다이어그램에서, 정상상태의 발진을 만들 기 위해 필요한 반전증폭기의 이득 A와 위상변이증폭기의 위상 변이 θ[°]는? (순서대로 A, θ)

증가형 n－채널 MOSFET의 문턱전압에 대한 설명 중 옳지 않은 것은?

다음 회로에서 저항 8 [kΩ]의 양단에 걸리는 전압 VL [V] 는?

다음 MOSFET 공통소스 증폭기 회로에서 M1이 포화영역에 서 동작할 때, 이에 대한 설명으로 옳은 것은? (단, M1의 전 달컨덕턴스 gm ＝200[mS], 소신호 출력저항 ro＝10[kΩ]이 고 RD＝10[kΩ] 이다.)

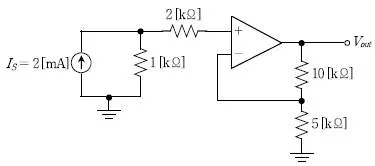

다음 증폭회로에서 입력 전류원 Is ＝2 [mA]일 때, 출력전 압 Vout [V]는? (단, 연산증폭기는 이상적이다.)
