생산자동화기능사 2016년 2회 기출문제

밀링가공에서 떨림이 발생하면 가공면이 거칠어 지고, 밀링커터의 수명이 단축되며 이로인해 생산능률이 저하된다.

고속도강의 표준조성은 텅스텐 18%, 크로뮴 4%, 바나듐 1%

선반은 프로그램상 경로가 직선과 곡선운동을 조합하여 나타나 는데요 나사 절삭 가공, 이동속도, 절삭깊이, 이송범위 등을 조합해서 결정해야합니다 그래서 정답은 3번입니다

범용선반에서 기어 변속 시에는 주축을 정지시킨 후 변속한다.. 그렇지 않으면 기어가 잘 물리지 않음

브로치는 가공품에 따라 따로 제작하며 대량 생산하는 형상은 그에 맞게 제작 가능하다.

방전 가공은 전극소모가 별로 없음

0.05mm/rev : 드릴이 한 바귀 돌 때 0.05mm 전진 1.6+25=26.6mm : 뚫어야할 거리 26.6/0.05=532 : 관통하려면 532바퀴 돌아야 함 1000*50/12*3.14=50000/37.68=약1327 : 분당 회전수 1327 532/1327=약0.4 : 분당 회전수 1327일 때 532바퀴 돌려면 0.4 분 걸림

● A숫돌(갈색) : 일반강재, 중연삭 ● WA숫돌(백색) : 담금질강, 경연삭 ● C숫돌(흑색) : 주철, 비금속 등 ● GC숫돌(녹색) : 초경합금, 유리

이송속도 [mm/rev] rev : Revolution 회전

게이지블록은 각 측정값 별로 그에 해당하는 블록들을 만들어서 끼우거나 비교하여 제품이나 공구를 측정하거나 가늠하는 도구 입니다.

파단선: 물체의 일부를 자른 곳의 경계를 표시하거나 중간 생략 을 나타내기 위한 선

1) = 가공으로 생긴 옆줄의 뱡향이 기호를 기입한 그림의 투영 면에 평행 2) ㅗ 가공으로 생긴 옆줄의 방향이 기호를 기입한 그림의 투영 면에 직각 3) X 가공으로 생긴 선이 두 방향으로 교차 4) M 가공으로 생긴 선이 다방면으로 교차 또는 무방향 5) C 가공으로 생긴 선이 거의 동심원 6) R 가공으로 생긴 선이 거의 방사형

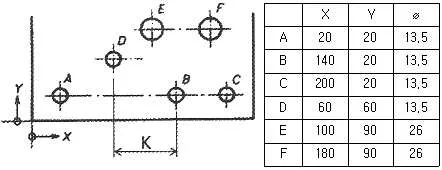

X에서 B까지의 거리가 140,X에서 D까지의 거리가 60이다.여기 서 K값을 구하려면 X에서B길이-X에서D길이를 해주면된다. 그러면 140-60=80 1.전동모터를 제외한 모든 것 2.전동기(전동모터) 3.유압원 4.공압원

정 투상법: 제1각법과 제3각법이 주로 쓰임 제1각법: 눈->물체->투상면/우측면도는 정면도 왼쪽, 평면도는 정면도 아래쪽에 제도 제3각법: 눈->투상면->물체/우측면도는 정면도 오른쪽, 평면도 는 정면도 위쪽에 제도

가는 1점 쇄선은 중심선, 기준선, 피치선으로 쓰인다.

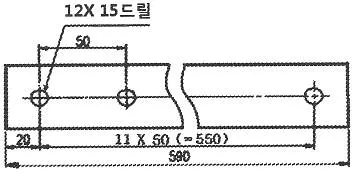

<-50->은 구멍사이의 거리를 나타내고 12는 구멍의개수, 15는 구멍의 지름을 나타내기 때문에 정답은 1번이다.

// 는 평행도를 나타내며 0.02라는 숫자는 전체길이의 0.02만큼의 치수를 나타냅니다.

헐거운 끼워 맞춤 = 틈새 억지 끼워 맞춤 = 죔새 헐거운 끼워 맞춤에서(틈새) 구멍의 최소허용치수에서 최대 허용 치수를 빼니 최소 틈새가 된다

압력보상형 유량제어 밸브는 유량제어 밸브의 입구와 출구의 압 력차에 의해 밸브를 통과하는 유량 차이를 보상해주는 밸브로 일정한 유량이 흐를 수 있도록 해주는 밸브임

보일의법칙: 기체의 온도를 일정하게 유지할시 압력과 부피는 서로 반비례한다. P=압력 V=부피(체적) 이고 온도가 일정할 때 PV=P'V'=일정

공기를 흡입 압축하여 압력을 발생시키는거니까 공기압축기 인 거고 공압모터는 압축공기를 써서 운동을 행하는거고 유압펌프 는 외부에서 공급되는 기계적 에너지를 압력 에너지로 변환시키 는 거고 압력제어밸브는 말 그대로 압력을 제어하는 밸브다 흡입, 압축하는 것은 압력 제어 벨브

케스케이드 회로는 신호 간섭을 피하기 위해 에너지원 공급을 순차로 하는 것이다..회로가 다소 복잡하게 되고, 밸브를 직렬로 연결하게 되면 압력이 저하하여 스위칭 시간이 길어지게 된다.. 그러므로 캐스케이드 밸브를 다섯 개 이상 사용하면 회로 작동 자체에 영향을 줄 수도 있게 된다.

교축밸브는 유량제어밸브 입니다.

공압실린더를 중간정지 하기 위해서는 중간위치가 있는 5/3way 벨브를 사용하여야한다.

레버 방식은 기계방식이 아닌 수동 방식

단동 실린더(Single acting cylinder) - 한 방향의 운동에만 압축 공기를 사용하고 반대방향의 운동에 는 스프링이나 피스톤및 로드의 자중 또는 외력에 의해 복귀 - 복귀운동용 스프링이 내장된 단동 실린더로서 스프링 때문에 행정거리가 제한되는데 보통 150mm 정도가 최대 행정 길이 - 주요 용도로는 클램핑, 프레싱, 이젝팅 등의 용도에 사용

정밀하게 속도 제어는 못함

유압은 말 그대로 기름의 압력에 의해 작동하는데 기름이 굳으 면 작동이 안되겠죠?^^

직렬은 곱하기 병렬은 더하기 AND Gate => 곱셈 OR Gate => 덧셈 예를들어 A B 를 봤을때 A 와 B 가 둘다 1 이 되야지만 Y 출 력이 발생하니까 AND Gate(곱) A B C 를 봤을때 이중에서 1개만 1 이 된다면 출력 Y가 발생 하므로 OR Gate(덧셈) 1 = ON

이산시간(Discrete-time) 제어 시스템: 일정한 시간 간격으로 측 정과 제어가 이루어지는 시스템. "샘플값 제어"

오차는 목표로 한 값과 실제로 계산한 값이 얼마나 차이가 나는 지를 계산해야 한다.

서보 기구 : 제어량이 기계적 위치가 되도록 되어 있는 자동 제 어 기구. 서보 기구는 일반적으로 피드백 제어에 의해 그 기구 의 운동 부분이 물체의 위치·방위·자세 등의 목표값의 임의의 변 화에 추종하도록 제어하는 기구, 기계를 명령대로 작동시키는 장치

- 제어백 효과(제백 효과) : 서로 다른 금속체의 접합 극단에 열 차이를 주었을 때 열기전력에 의해 전류가 흐름 (예 : 전자온도 계) - 펠티에 효과 : 서로 다른 금속체를 접합 후 전류를 흘려 보냈 을 때 열이 발생(예 : 냉동기) - 톰슨 효과 : 서로 같은 금속체의 접합 극단에 열차이를 주었 을 때 전류가 흐름

manipulator(매니풀레이터)는 인간의 팔과 유사한 동작을 제공하 는 기계적인 장치이다..그것의 주요 기능은 팔 끝에서 공구가 원 하는 작업을 할 수 있도록 특별한 로봇의 동작을 제공하는 것이 다..로봇의 움직임은 일반적으로 팔과 몸체(어깨와 팔꿈치) 운동, 손목관절 운동의 2가지 종류로 나눌 수 있다..이러한 2가지 동 작과 연관된 각각의 관절(joint) 운동도 자유도(degrees of freedom) 로서 언급될 수 있다..각 축은 1개의 자유도와 같다.. 전형적으로 산업용 로봇은 4~6 자유도를 갖는다.

RS-232C[Recommended Standard-232C] - 컴퓨터와 주변 장치 또는 데이터 단말 장치(DTE)와 데이터 회선 종단 장치(DCE)를 상호 접속하기 위한 직렬 통신 인터페 이스 표준

스캔타임은 PLC가 연산을 수행하는데 걸리는 시간의 단위입니 다

압력 스위치 : 입력 부분

2번과 3번 그리고 4번은 plc에 따로 모듈을 장착하여야 사용할 수 있다

NC 로봇은 수치제어 로봇이라고도 합니다. 수치제어를 통해 가공할 수 있습니다. 문제에서 수치에 의해 작업을 수행하는 로봇이므로 1번입니다. NC 로봇: NC (Numerical Control) 로봇은 수치적 명령을 받아 작업을 수행하며, 이는 공작기계의 움직임을 제어하는 데 사용 됩니다. 링크 로봇: 링크 로봇은 로봇의 구조적 요소로, 주로 로봇의 팔 이나 관절을 구성하는 부품을 의미합니다. 지능 로봇: 지능 로봇은 AI와 센서를 활용하여 환경에 적응하고, 스스로 결정을 내리는 능력을 가진 로봇입니다. 플레이 백 로봇: 플레이 백 로봇은 인간이 직접 작업을 수행한 후, 그 동작을 기록하여 반복적으로 재생산하는 로봇입니다

시퀀스 제어 같은 경우에는 정해진 순서대로 딱딱 작동을 함으 로써 직렬처리방식이다.

인터록 : 쉽게 보자면 인(in) 터 락(lock) 안에 있는 것(작동하고 있는 것)을 잠궈서 딴걸 못쓰게 한다 보시면 됩니다. 타이머 : 일정시간 뒤에 작동하게 하거나 일정시간 뒤에 작동하 는걸 멈추게 하는것 카운터 : 지정한 횟수만큼 반복하여 카운팅 된뒤 멈추는 회로 자기유지 회로: 자기 자신이 전기가 연결된 상태를 유지하게 하 는 회로

성(star)형

유도형 센서는 금속류를 판별하는 센서입니다. 그러니 플라스틱을 판별할 수는 없죠.

이상적인 연산증폭기 입력 임피던스 무한대 / 출력임피던스 0 / 개방전압이득 무한대 / 대역폭 무한대 / 동상(동위상)신호 제거비 무한대

2,3,4번은 모두 입력용 스위치 입니다.

시퀀스제어=정성적제어=디지털신호=개루프회로=연속성 되먹임제어=정량적제어=아날로그신호=폐루프회로=목표값

회로도만 봐도 ‘set’과 x(기억)이 or 회로쥬 그리고’reset’이 and 회로예유 그래서 set과 x(기억)은 논리식에서 +인거거유, 그리고 and회로라 리셋은 *이 붙은 식이 되는거쥬 이것만으로도 회로명 몰라도 풀 수 있쥬

동작속도가 늦는 방식은 유접점 방식입니다.

여자되면 닫히는 접점을 골라야 하기 때문에 원래는 열려있는 a 접점이 답 입니다 아래와 같은 오류 신고가 있었습니다. 여러분들의 많은 의견 부탁 드립니다. 추후 여러분들의 의견을 반영하여 정답을 수정하도록 하겠습니 다. 참고로 정답 변경은 오류 신고 5회 이상일 경우 수정합니다. [오류 신고 내용] 여자되면 -> 전류가 흐르면 B접점은 닫히는게 아니라 열리는 접점 아닌가요. B접점은 평소에 닫혀있다가 전류가 흐르면 열리는 접점이라고 표현해야 맞는 것 같습니다.

b점은 말 그대로 a접의 반대이므로 NOT 회로라 생각하면 된다

Y-△ 운전회로: 기동 시에는 1/3 전류를 사용하는 Y결선을 이용 하고 기동 후에는 전류량이 큰 △ 결선으로 교체하여 운전하는 회로

2021년 KEC(한국전기설비규정)으로 변경되면서 접지선은 녹색 에서 청색으로 변경되었습니다. 참고로, L1:갈색, L2:흑색, L2:회색, 접지:청색, 보호도체:녹색,노 랑색 입니다.

2진값: 디지털 연속: 아날로그 1번과 3번, 4번은 모두 B접점 입니다. 2번만 A접점 입니다.

누전차단기는 진동과 충격이 없는 장소에 설치해야 합니다. 누정차단기도 접촉과 단락을 이용하는 것이므로 가급적 안정된 환경에 설치하는것이 좋다.

타이머가 일정된 시간보다 늦게 동작하면 지연이라고 합니다. 시간이 지연됐다고 하죠.
