생산자동화기능사 2015년 3회 기출문제

2015-10-10 시행 · 55문항

이 회차 문제 풀기 →
1번
쐐기형의 형상으로 게이지 블록처럼 조합하여 사용하는 각 도 게이지는?
  1. ① 요한슨식 각도 게이지
  2. ② N.P.L식 각도 게이지
  3. ③ 콤비네이션 세트
  4. ④ 베벨 각도기
정답 확인

정답 ②

2번
연삭숫돌의 3요소가 아닌 것은?
  1. ① 숫돌입자
  2. ② 입도
  3. ③ 결합제
  4. ④ 기공
정답 확인

정답 ②

3번
높은 정밀도를 요구하는 가공물, 각종 지그, 정밀기계의 구 멍가공 등에 사용되는 보링머신은?
  1. ① 지그 보링머신
  2. ② 코어 보링머신
  3. ③ 수직 보링머신
  4. ④ 보통 보링머신
정답 확인

정답 ①

4번
탄소강 판에 지름 20 mm의 드릴로 절삭속도 50 m/min로 드릴가공 할 때, 적합한 회전수는?
  1. ① 약 1592 rpm
  2. ② 약 1043 rpm
  3. ③ 약 872 rpm
  4. ④ 약 796 rpm
정답 확인

정답 ④

5번
수치제어선반의 준비 기능에서 직선 가공(절삭이송)에 해당 하는 G 코드는?
  1. ① G00
  2. ② G01
  3. ③ G02
  4. ④ G03
정답 확인

정답 ②

6번
연삭숫돌의 결합제 중 점토와 장석으로 구성된 결합제의 기 호는?
  1. ① V
  2. ② S
  3. ③ E
  4. ④ R
정답 확인

정답 ①

7번
NC의 제어방식 종류에서 거리가 먼 것은?
  1. ① 위치결정 제어
  2. ② 직선절삭 제어
  3. ③ 윤곽절삭 제어
  4. ④ 복합절삭 제어
정답 확인

정답 ④

8번
밀링머신에서 사용되는 부속장치가 아닌 것은?
  1. ① 회전 테이블 장치
  2. ② 테이퍼 절삭장치
  3. ③ 래크 절삭 장치
  4. ④ 슬로팅 장치
정답 확인

정답 ②

9번
창성법에 의한 기어 가공용 커터가 아닌 것은?
  1. ① 래크 커터
  2. ② 브로치
  3. ③ 피니언 커터
  4. ④ 호브
정답 확인

정답 ②

10번
선반의 심압대 대신 회전 공구대를 설치하여 간단한 부품 을 대량으로 생산하거나 효율적으로 가공할 때, 주로 사용 하는 선반은?
  1. ① 모방선반
  2. ② 터릿선반
  3. ③ 자동선반
  4. ④ 공구선반
정답 확인

정답 ②

12번
국부 투상도를 나타낼 때 주된 투상도에서 국부 투상도로 연결하는 선의 종류에 해당하지 않는 것은?
  1. ① 치수선
  2. ② 중심선
  3. ③ 기준선
  4. ④ 치수 보조선
정답 확인

정답 ①

13번

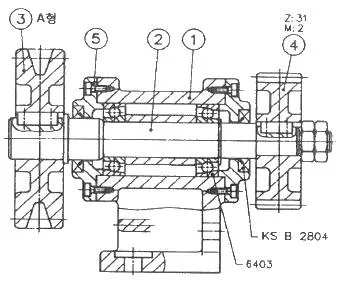

다음 도면에 대한 설명으로 옳은 것은?
생산자동화기능사 2015년 3회 13번 문제 그림
  1. ① 품번
  2. ② 에서 사용하는 V벨트는 KS 규격품 중에서 그 두께가 가장 작은 것이다.
  3. ③ 품번
  4. ④ 는 스퍼기어로서 피치원 지름은 62mm이다.
  5. ⑤ 롤러베어링이 사용되었으며 안지름치수는 15mm이다.
  6. ⑥ 축과 스퍼기어는 묻힘 핀으로 고정되어 있다.
정답 확인

정답 ②

15번
다음 나사 중 리드가 가장 큰 것은?
  1. ① 피치가 2.5mm인 2줄 나사
  2. ② 피치가 2.0mm인 3줄 나사
  3. ③ 피치가 3.5mm인 2줄 나사
  4. ④ 피치가 6.5mm인 1줄 나사
정답 확인

정답 ③

16번
표면의 결 도시기호가 그림과 같이 나타날 때 설명으로 틀 린 것은?
  1. ① 표면의 결은 연삭으로 제작
  2. ② Ra = 1.6μm에서 최대 Ry=6.3μm 까지로 제한
  3. ③ 투상면에 대략 수직인 줄무늬 방향
  4. ④ 샘플링 길이는 2.5μm
정답 확인

정답 ④

17번
그림과 같이 벨트 풀리의 암 부분을 투상한 단면도법은?
생산자동화기능사 2015년 3회 17번 문제 그림
  1. ① 부분 단면도
  2. ② 국부 단면도
  3. ③ 회전도시 단면도
  4. ④ 한쪽 단면도
정답 확인

정답 ③

18번
“ø20 h7”의 공차 표시에서 “7”의 의미로 가장 적합한 것 은?
  1. ① 기준 치수
  2. ② 공차역의 위치
  3. ③ 공차의 등급
  4. ④ 틈새의 크기
정답 확인

정답 ③

19번
치수 보조 기호 중 구의 반지름 기호는?
  1. ① SR
  2. ② Sø
  3. ③ ø
  4. ④ R
정답 확인

정답 ①

20번
도면에서 2종류 이상의 선이 같은 장소에서 중복되는 경우 에 우선순위를 옳게 나타낸 것은?
  1. ① 외형선 ＞ 절단선 ＞ 숨은선 ＞ 치수 보조선 ＞ 중심선 ＞ 무게 중심선
  2. ② 외형선 ＞ 숨은선 ＞ 절단선 ＞ 중심선 ＞ 무게 중심선 ＞ 치수 보조선
  3. ③ 숨은선 ＞ 절단선 ＞ 외형선 ＞ 중심선 ＞ 무게 중심선 ＞ 치수 보조선
  4. ④ 숨은선 ＞ 절단선 ＞ 외형선 ＞ 치수 보조선 ＞ 중심선 ＞ 무게 중심선
정답 확인

정답 ②

21번
공압 모터의 특징으로 틀린 것은?
  1. ① 과부하에 안전함
  2. ② 속도 범위가 넓음
  3. ③ 무단 속도 및 출력 조절이 가능
  4. ④ 일정 속도를 높은 정확도로 유지가 쉬움
정답 확인

정답 ④

22번
다음 공기건조기 중 화학적 건조 방식을 쓰는 것은?
  1. ① 가열식 에어 드라이어
  2. ② 냉동식 에어 드라이어
  3. ③ 흡수식 에어 드라이어
  4. ④ 흡착식 에어 드라이어
정답 확인

정답 ③

23번
에어실린더 등에서 윤활유의 공급이 불충분하여 마모가 심 한 경우에 PTFE와 O링을 조합시킨 슬리퍼 실을 사용하는 데, 이에 대한 특징으로 틀린 것은?
  1. ① O링 단독 사용에 비해 수명이 길다.
  2. ② O링이 가진 특성이 거의 그대로 나타난다.
  3. ③ 에어 실린더 등 윤활 없이 사용이 가능하다.
  4. ④ O링의 재질에 관계없이 넓은 온도 범위에서 사용이 가 능하다.
정답 확인

정답 ④

24번
다음 중 터보형 공기 압축기의 압축방식은?
  1. ① 원심식
  2. ② 스크루식
  3. ③ 피스톤식
  4. ④ 다이어프램식
정답 확인

정답 ①

25번
습공기를 어느 한계까지 냉각할 때, 그 속에 있던 수증기 가 이슬 방울로 응축되기 시작하는 온도는?
  1. ① 건구 온도
  2. ② 노점 온도
  3. ③ 습구 온도
  4. ④ 임계 온도
정답 확인

정답 ②

26번
다음 중 캐비테이션(공동현상 : Cavitation)의 발생원인이 아닌 것은?
  1. ① 유온이 하강한 경우
  2. ② 패킹부에 공기가 흡입된 경우
  3. ③ 과부하이거나 급격히 유로를 차단한 경우
  4. ④ 펌프를 규정속도 이상으로 고속회전 시킬 경우
정답 확인

정답 ①

27번
절대습도의 정의로 옳은 것은?
  1. ① 습공기 내에 있는 건공기의 비
  2. ② 습공기 10m3당 수증기의 비
  3. ③ 습공기 100m3당 수증기의 비
  4. ④ 습공기 1m3당 건공기의 중량과 수증기의 중량의 비
정답 확인

정답 ④

28번
다음 중 에너지 축적용, 충격 압력의 흡수용, 펌프의 맥동 제거용으로 사용되는 유압기기는?
  1. ① 필터
  2. ② 증압기
  3. ③ 축압기
  4. ④ 커플링
정답 확인

정답 ③

29번
공기 압축기의 설치 및 사용 시 주의점으로 틀린 것은?
  1. ① 가능한 한 온도 및 습도가 높은 곳에 설치할 것
  2. ② 공기 흡입구에 반드시 흡입필터를 설치할 것
  3. ③ 압축기의 능력과 탱크의 용량을 충분히 할 것
  4. ④ 지반이 견고한 장소에 설치하여 소음, 진동을 예방할 것
정답 확인

정답 ①

30번
실린더 직경이 2cm이고, 압력이 6kgf/cm2 인 경우 실린더 가 낼 수 있는 힘(kgf)은 약 얼마인가? (단, 내부 마찰력은 무시한다.)
  1. ① 9.4
  2. ② 18.8
  3. ③ 28.2
  4. ④ 37.6
정답 확인

정답 ②

31번
시퀀스 제어계에서 제어량이 소정의 상태인지 표시하는 2 진 신호가 발생하는 부분은?
  1. ① 제어부
  2. ② 검출부
  3. ③ 조작부
  4. ④ 명령처리부
정답 확인

정답 ②

32번
비교적 소형으로 성형케이스에 접점 기구를 내장하고 밀봉 되어 있지 않은 스위치로서, 물체의 움직이는 힘에 의하여 작동편이 눌러져서 접점이 개폐되어 물체에 직접 접촉하여 검출하는 스위치는?
  1. ① 광전스위치
  2. ② 근접스위치
  3. ③ 온도스위치
  4. ④ 마이크로스위치
정답 확인

정답 ④

33번
로봇의 관절을 구동하는 동력원 중에 가격이 저렴하고 쉽 게 사용이 가능하고 속도가 빠르며 정밀제어가 가능한 동 력원으로 가장 적합한 것은?
  1. ① 전기식
  2. ② 유압식
  3. ③ 공압식
  4. ④ 기계식
정답 확인

정답 ①

35번
로봇제어 방식 중 각부의 위치, 속도, 가속도, 힘 등의 제 어량을 시시각각으로 변화하는 목표값에 추종하여 제어하 는 방식은?
  1. ① CP제어
  2. ② PTP제어
  3. ③ 동작제어
  4. ④ 서보제어
정답 확인

정답 ④

36번
자동제조시스템을 구성하는 중요한 생산설비에 포함되지 않는 것은?
  1. ① 가공설비
  2. ② 조립설비
  3. ③ 운반설비
  4. ④ 환경설비
정답 확인

정답 ④

37번
시간과는 관계없이 입력신호의 변화에 의해서만 제어가 행 해지는 제어 시스템은?
  1. ① 논리 제어
  2. ② 파일럿 제어
  3. ③ 비동기 제어
  4. ④ 시퀀스 제어
정답 확인

정답 ③

38번
기능 다이어그램 형식의 PLC 프로그램 언어에서 다음 기 호가 의미하는 것은?
생산자동화기능사 2015년 3회 38번 문제 그림
  1. ① NOT 요소
  2. ② AND 요소
  3. ③ OR 요소
  4. ④ TIME 요소
정답 확인

정답 ②

39번
방향 제어 밸브만으로 구성된 것은?
  1. ① 감압 밸브, 스톱 밸브
  2. ② 셔틀 밸브, 체크 밸브
  3. ③ 감압 밸브, 스로틀 밸브
  4. ④ 체크 밸브, 스로틀 밸 브
정답 확인

정답 ②

40번
되먹임 제어의 효과라고 볼 수 없는 것은?
  1. ① 대역폭이 증가한다.
  2. ② 정확도가 증가한다.
  3. ③ 외부의 영향을 줄일 수 있다.
  4. ④ 시스템이 작아지고 값이 싸진다.
정답 확인

정답 ④

41번
PLC에 대한 설명으로 틀린 것은?
  1. ① PLC의 구성요소는 중앙처리장치, 전원장치, 입출력장치 및 주변장치로 구성된다.
  2. ② PLC프로그램에서는 코일에 대한 보조접점이 2개 이내 로 제한된다.
  3. ③ PLC의 제어신호는 왼쪽에서 오른쪽으로 전달되도록 되 어 있다.
  4. ④ 국제표준 언어로는 문자기반으로 되어 있는 IL과 ST가 있다.
정답 확인

정답 ②

42번
용량형 센서에서 센서의 표면적을 2배로 하면 정전용량은 몇 배가 되는가?
  1. ① 1/2
  2. ② 2
  3. ③ 4
  4. ④ 변화 없다.
정답 확인

정답 ②

43번
PLC 프로그램의 작성 순서로 옳은 것은?
  1. ① 입·출력의 할당 → 내부 출력, 타이머, 카운터 할당 → coding → loading
  2. ② coding → loading → 입·출력의 할당 → 내부 출력, 타이머, 카운터 할당
  3. ③ coding → loading → 내부 출력, 타이머, 카운터 할당 → 입·출력의 할당
  4. ④ loading → 입·출력의 할당 → 내부 출력, 타이머, 카운 터 할당 → coding
정답 확인

정답 ①

44번
공장자동화의 적용분야가 아닌 것은?
  1. ① 가공 공정
  2. ② 물류시스템
  3. ③ 제조생산업무
  4. ④ 개발설계업무
정답 확인

정답 ④

45번
설비관리 효율을 최고로 하는 것을 목표로 설비의 수명을 대상으로 한 PM의 전체 시스템을 확립하는 것으로 옳은 것은?
  1. ① TPM
  2. ② PMT
  3. ③ ISO
  4. ④ ROT
정답 확인

정답 ①

46번
인터록회로에 관한 설명으로 옳은 것은?
  1. ① a접점의 직렬연결에 의해 이루어진다.
  2. ② 운전 도중 비상정지를 하기 위한 회로이다.
  3. ③ 서로 상반된 동작이 동시에 일어나지 않도록 하기 위한 회로이다.
  4. ④ 잠금회로로서 관련자 이외의 다른 사람이 임의로 조작 하지 못 하도록 하는 회로이다.
정답 확인

정답 ③

47번
다음 중 자동조정에 속하지 않는 제어량은?
  1. ① 방위
  2. ② 속도
  3. ③ 전압
  4. ④ 주파수
정답 확인

정답 ①

48번
2개의 입력 A, B가 서로 같으면 0 이 되고, 다르면 1이 출력되는 회로를 무엇이라 하는가?
  1. ① 금지 회로
  2. ② 일치 회로
  3. ③ 다수결 회로
  4. ④ 배타적 OR 회로
정답 확인

정답 ④

49번
다음 중 시퀀스 제어의 검출장치에 해당되는 것은?
  1. ① 토글스위치
  2. ② 전환스위치
  3. ③ 전자계폐기
  4. ④ 플로트스위치
정답 확인

정답 ④

50번
다음 중 2개의 안정된 상태를 가지고 있는 쌍안정 멀티바 이브레이터로 1자리의 2진수를 기억시킬 수 있는 소자는?
  1. ① 플립플롭
  2. ② OR 회로
  3. ③ AND 회로
  4. ④ 매트릭스
정답 확인

정답 ①

51번
다음 중 무접점 방식과 비교하여 유접점 방식의 장점에 해 당하지 않는 것은?
  1. ① 동작속도가 빠르다.
  2. ② 온도 특성이 양호하다.
  3. ③ 동작상태의 확인이 용이하다.
  4. ④ 전기적 잡음에 대해 안정적이다.
정답 확인

정답 ①

52번
Flip-Flop의 종류가 아닌 것은?
  1. ① D Flip-Flop
  2. ② K Flip-Flop
  3. ③ RS Flip-Flop
  4. ④ T Flip-Flop
정답 확인

정답 ②

53번
시퀀스 제어의 조작용 장치 중 푸시버튼 스위치를 뜻하는 것은?
  1. ① 수동동작 자동복귀형 스위치
  2. ② 자동동작 수동복귀형 스위치
  3. ③ 한시동작 순시복귀형 스위치
  4. ④ 순시동작 한시복귀형 스위치
정답 확인

정답 ①

55번
그림의 시퀀스 회로에 언급된 논리 게이트는? (단, 입력은 PB-1, PB-2 출력은 PL 램프이다.)
생산자동화기능사 2015년 3회 55번 문제 그림
  1. ① OR
  2. ② AND
  3. ③ NOR
  4. ④ NAND
정답 확인

정답 ④

56번
누름버튼 스위치는 수동 조작에 의해 ON 또는 OFF 된다. 접점의 복귀는 무엇에 의해 이루어지는가?
  1. ① 공압
  2. ② 스프링
  3. ③ 유압
  4. ④ 정수압
정답 확인

정답 ②

57번
미리 정해진 순서에 따라 제어의 각 단계를 진행하는 제어 방식은?
  1. ① 자동 제어
  2. ② 시퀀스 제어
  3. ③ 조건 제어
  4. ④ 피드백 제어
정답 확인

정답 ②

59번
시퀀스 제어용 기기로서 제어회로에 신호가 들어오더라도 바로 동작하지 않고 설정시간 만큼 지연동작을 시키려할 때 사용되는 제어용 기기는?
  1. ① 전자 릴레이
  2. ② 한시 계전기
  3. ③ 전자 개폐기
  4. ④ 열동 계전기
정답 확인

정답 ②

60번
다음 중 순서논리회로의 특징으로 옳은 것은?
  1. ① 기억소자를 포함하지 않는다.
  2. ② 현재의 출력이 현재의 입력에만 의존한다.
  3. ③ 회로 동작의 관점에서 볼 때 조합회로보다 단순하게 구 성된다.
  4. ④ 출력은 현재의 입력뿐만 아니라 현재의 상태, 과거의 입력에 따라 달라진다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
