생산자동화기능사 2015년 2회 기출문제

2015-07-19 시행 · 57문항

이 회차 문제 풀기 →
1번
날수가 24 개인 플레인 밀링커터로 공작물을 가공할 경우, 날 1개당 이송량이 0.15mm, 회전수가 400rpm일 때 테이블 이송속도는 몇 mm/min 인가?
  1. ① 672
  2. ② 1312
  3. ③ 1440
  4. ④ 2625
정답 확인

정답 ③

2번
절삭가공에서 구성인선을 방지하는 방법으로 적합한 것은?
  1. ① 공구의 윗면 경사각을 크게 한다.
  2. ② 절삭깊이를 크게 한다.
  3. ③ 절삭속도를 작게 한다.
  4. ④ 윤활성 있는 절삭제는 사용하지 않는다.
정답 확인

정답 ①

3번
각도 측정에 사용하지 않는 게이지는?
  1. ① 사인바
  2. ② 광학식 클리노미터
  3. ③ 콤비네이션 세트
  4. ④ 나이프에지
정답 확인

정답 ④

4번
연삭하려는 부품의 형상으로 연삭숫돌을 성형할 때 연삭숫돌 의 외형을 수정하는 작업은?
  1. ① 드레싱(dressing)
  2. ② 무딤(glazing)
  3. ③ 눈메움(loading)
  4. ④ 트루잉(truing)
정답 확인

정답 ④

5번
다품종 소량생산을 위하려 쉽게 다른 모델의 가공공정으로 변환할 수 있도록 한 유연생산시스템은?
  1. ① CNC
  2. ② DNC
  3. ③ FMS
  4. ④ EDMS
정답 확인

정답 ③

6번
절삭유의 사용 목적을 설명한 것 중 틀린 것은?
  1. ① 공구의 냉각을 돕는다.
  2. ② 공작물의 냉각을 돕는다.
  3. ③ 공구와 절삭칩의 친화력을 돕는다.
  4. ④ 가공 표면의 방청 작용을 돕는다.
정답 확인

정답 ③

7번
방전가공에서 가공액의 역할 중 틀린 것은?
  1. ① 발생되는 열을 보온한다.
  2. ② 칩의 제거작용을 한다.
  3. ③ 절연성을 회복시킨다.
  4. ④ 방전할 때 생기는 용융금속을 비산시킨다.
정답 확인

정답 ①

8번
보링머신에서 할 수 없는 작업은?
  1. ① 태핑
  2. ② 드릴링
  3. ③ 기어가공
  4. ④ 나사절삭
정답 확인

정답 ③

9번
창성법에 의한 치형가공시 사용되지 않는 공구는?
  1. ① 래크 커터
  2. ② 호브
  3. ③ 피니언 커터
  4. ④ 브로치
정답 확인

정답 ④

10번
다음 중 직경이 작은 환봉이나 각 봉재를 고정할 때 가장 편리한 척은?
  1. ① 콜릿 척
  2. ② 벨 척
  3. ③ 마그네틱 척
  4. ④ 복동척
정답 확인

정답 ①

11번
다음 그림에 대한 설명으로 옳은 것은?
생산자동화기능사 2015년 2회 11번 문제 그림
  1. ① 지시한 면의 진직도가 임의의 100mm 길이에 대해서 0.1mm 만큼 떨어진 2개의 평행면 사이에 있어야 한다.
  2. ② 지시한 면의 진직도가 임의의 구분 구간 길이에 대해서 0.1mm 만큼 떨어진 2개의 평행 직선 사이에 있어야 한 다.
  3. ③ 지시한 원통면의 진직도가 임의의 모선 위에서 임의의 구분 구간 길이에 대해서 0.1mm 만큼 떨어진 2개의 평 행면 사이에 있어야 한다.
  4. ④ 지시한 원통면의 진직도가 임의의 모선위에서 임의로 선 택한 100mm 길이에 대해, 축선을 포함한 평면내에 있 어 0.1mm 만큼 떨어진 2개의 평행한 직선 사이에 있어 야 한다.
정답 확인

정답 ④

12번
도형의 한정된 특정부분을 다른 부분과 구별하기 위해 사용 하는 선으로 단면도의 절단된 면을 표시하는 선을 무엇이라 고 하는가?
  1. ① 가상선
  2. ② 파단선
  3. ③ 해칭선
  4. ④ 절단선
정답 확인

정답 ③

13번
완전 나사부와 불완전 나사부의 경계를 나타내는 선은?
  1. ① 가는 실선
  2. ② 굵은 실선
  3. ③ 가는 1점 쇄선
  4. ④ 굵은 1점 쇄선
정답 확인

정답 ②

15번
구멍 치수가 이고, 축 치수가 일 때, 최대 틈새는?
생산자동화기능사 2015년 2회 15번 문제 그림
  1. ① 0
  2. ② 0.004
  3. ③ 0.005
  4. ④ 0.009
정답 확인

정답 ④

16번
다음 기하공차에 대한 설명으로 틀린 것은?(일부 컴퓨터에 서 보기의 기호가 보이지 않아서 괄호뒤에 다시 표기하여 둡니다.)
생산자동화기능사 2015년 2회 16번 문제 그림
  1. ① Ⓐ(A) : 경사도 공차
  2. ② Ⓑ(B) :공차값
  3. ③ Ⓒ(C) : 직각도 공차
  4. ④ Ⓓ(D) : 데이텀을 지시하는 문자기호
정답 확인

정답 ③

17번
표면의 줄무늬 방향의 기호 중 “R"의 설명으로 맞는 것은?
  1. ① 가공에 의한 커터의 줄무늬 방향이 기호를 기입한 그림 의 투상면에 직각
  2. ② 가공에 의한 커터의 줄무늬 방향이 기호를 기입한 그림 의 투상면에 평행
  3. ③ 가공에 의한 커터의 줄무늬 방향이 여러 방향으로 교차 또는 무방향
  4. ④ 가공에 의한 커터의 줄무늬 방향이 기호를 기입한 면의 중심에 대하여 대략 레이디얼 모양
정답 확인

정답 ④

18번
투상선이 평행하게 물체를 지나 투상면에 수직으로 닿고 투 상된 물체가 투상면에 나란하기 때문에 어떤 물체의 형상도 정확하게 표현할 수 있는 투상도는?
  1. ① 사 투상도
  2. ② 등각 투상도
  3. ③ 정 투상도
  4. ④ 부등각 투상도
정답 확인

정답 ③

19번
베어링의 상세한 간략 도시방법 중 다음과 같은 기호가 적 용되는 베어링은?
생산자동화기능사 2015년 2회 19번 문제 그림
  1. ① 단열 앵귤러 콘택트 분리형 볼 베어링
  2. ② 단열 깊은 홈 볼 베어링 또는 단열 원통롤러 베어링
  3. ③ 복렬 깊은 홈 볼 베어링 또는 복렬 원통롤러 베어링
  4. ④ 복렬 자동조심 볼 베어링 또는 복렬 구형 롤러 베어링
정답 확인

정답 ④

20번
기계제도 도면에서 치수 앞에 표시하여 치수의 의미를 정확 하게 나타내는데 사용하는 기호가 아닌 것은?
  1. ① t
  2. ② c
  3. ③ □
  4. ④ ◇
정답 확인

정답 ④

21번
유압 펌프의 송출 압력이 40kgf/cm2, 송출량이 25L/min인 경우의 펌프의 축동력[kW]은 약 얼마인가? (단, 펌프의 효 율은 80%이다.)
  1. ① 2.04
  2. ② 2.14
  3. ③ 2.26
  4. ④ 2.41
정답 확인

정답 ①

22번
유압장치의 접합부나 이음 부분으로부터 기름이 누유되는 현상을 방지하기 위해 고정부분에 사용하는 밀봉장치는?
  1. ① 패킹(packing)
  2. ② 개스킷(gasket)
  3. ③ 오일-필터(oil-filter)
  4. ④ 스트레이너(strainer)
정답 확인

정답 ②

23번
절대 압력을 바르게 표현한 것은?
  1. ① 절대 압력 = 게이지압 - 대기압
  2. ② 절대 압력 = 게이지압 + 대기압
  3. ③ 절대 압력 = 대기압 + 진공도
  4. ④ 절대 압력 = 대기압 × 진공도
정답 확인

정답 ②

24번
피스톤 펌프의 특징이 아닌 것은?
  1. ① 고속, 고압에 적합하다.
  2. ② 펌프 효율이 가장 높다.
  3. ③ 가변 용량형에 적합하다.
  4. ④ 기름의 오염에 비교적 강한 편이다.
정답 확인

정답 ④

25번
오리피스에 대한 설명으로 옳은 것은?
  1. ① 공기의 온도가 갑자기 상승하는 현상이다.
  2. ② 온도가 일정하면 일정량의 기체의 압력과 체적을 곱한 값은 일정하다.
  3. ③ 좁게 교축 된 부분 중 교축 길이가 관로 직경보다 작은 경우를 말한다.
  4. ④ 습공기 중에 있는 수증기의 양이나 수증기의 압력의 포 화상태에 대한 비이다.
정답 확인

정답 ③

26번
다음 중 소형 펌프 제작에 주로 사용되며 두 기어가 같은 방향으로 회전하는 특징을 가진 기어 펌프는?
  1. ① 로브 펌프
  2. ② 내접기어 펌프
  3. ③ 외접기어 펌프
  4. ④ 트로코이드 펌프
정답 확인

정답 ②

27번
공기 청정화 기기에 해당하지 않는 것은?
  1. ① 공기필터
  2. ② 공기건조기
  3. ③ 공기냉각기
  4. ④ 공기압축기
정답 확인

정답 ④

28번
공압에너지를 직선운동으로 변환하는 기기이며 일반적으로 공압 액추에이터로 가장 많이 사용되는 것은?
  1. ① 공압 실린더
  2. ② 베인형 공압모터
  3. ③ 기어형 공압모터
  4. ④ 요동 액추에이터
정답 확인

정답 ①

29번
유체의 점도가 너무 높은 경우 운전상에 미치는 영향에 대 한 설명으로 틀린 것은?
  1. ① 동력손실 증가
  2. ② 내부마찰의 증가
  3. ③ 유체의 누설 증가
  4. ④ 유체의 온도 상승
정답 확인

정답 ③

30번
유압동력원의 요소라 볼 수 없는 것은?
  1. ① 펌프
  2. ② 탱크
  3. ③ 스트레이너
  4. ④ 어큐뮬레이터
정답 확인

정답 ④

31번
감각기능 및 인식기능에 의해 행동결정을 할 수 있는 로봇 은?
  1. ① 지능 로봇
  2. ② 수치제어 로봇
  3. ③ 플레이 백 로봇
  4. ④ 매뉴얼 머니퓰레이션
정답 확인

정답 ①

32번
계전기(릴레이) 제어반과 비교해서 PLC 제어의 장점으로 옳 은 것은?
  1. ① 소형화
  2. ② 유접점
  3. ③ 하드 로직
  4. ④ 컴퓨터와 연결이 불가능
정답 확인

정답 ①

33번
다음 중 PLC 자체의 프로그램 만으로 처리될 수 없는 것 은?
  1. ① 카운터
  2. ② 타이머
  3. ③ 보조 릴레이
  4. ④ 열동 계전기
정답 확인

정답 ④

34번
근접센서(Proximity Sensor)의 특징으로 틀린 것은?
  1. ① 고속응답
  2. ② 유접점 출력
  3. ③ 비접촉식 검출
  4. ④ 노이즈 발생이 적은
정답 확인

정답 ②

35번
다음 PLC 언어 중 문자식 언어가 아닌 것은?
  1. ① IL
  2. ② ST
  3. ③ FBD
  4. ④ SFC
정답 확인

정답 ③

36번
자동화시스템의 구성에서 인간의 신체를 자동화요소와 비교 하였을 때, 적절하지 않은 것은?
  1. ① 눈 - 감지기
  2. ② 귀 - 감지기
  3. ③ 팔, 다리 - 액추에이터
  4. ④ 신경계통 - 제어신호처리장치
정답 확인

정답 ④

39번
공장자동화 시스템의 도입에 의해 얻어지는 효과로 틀린 것 은?
  1. ① 표준화의 촉진
  2. ② 생산능력의 증가
  3. ③ 공정 내 반제품의 증가
  4. ④ 생산 리드 타임의 단축
정답 확인

정답 ③

40번
되먹임 제어 구성요소 중에서 제어량 값을 변화시키는 외부 의 바람직하지 않은 신호는?
  1. ① 외란
  2. ② 동작신호
  3. ③ 제어편차
  4. ④ 피드백신호
정답 확인

정답 ①

41번
다음 검출 조작 기능 센서 중 전압 변화형 센서는?
  1. ① 광전형 센서
  2. ② 측온 저항체
  3. ③ 용량 변화용 센서
  4. ④ 인덕턴스 변화용 센서
정답 확인

정답 ①

42번
PLC 프로그램에 대한 설명 중 틀린 것은?
  1. ① 더미접점을 사용하여 출력할 수 있다.
  2. ② 입력조건 없이는 모선에 출력을 지정할 수 없다.
  3. ③ 신호의 흐름은 좌에서 우로 또는 위에서 아래로 흐르게 한다.
  4. ④ 동일한 출력코일을 두 번 이상 사용하면 나중에 지정한 출력코일은 소멸된다.
정답 확인

정답 ④

43번
제어오차가 검출될 때 오차가 변화하는 속도에 비례하여 조 작량을 가감하는 동작으로서 오차가 커지는 것을 방지하는 제어는?
  1. ① 자력제어
  2. ② 메모리제어
  3. ③ 미분동작제어
  4. ④ 프로세서제어
정답 확인

정답 ③

44번
피드백 제어의 구성요소 중 제어량을 검출하고 기준 입력 신호와 비교시키는 부분은?
  1. ① 검출부
  2. ② 설정부
  3. ③ 조작부
  4. ④ 조절부
정답 확인

정답 ①

45번
산업현장에서 사용되고 있는 로봇이 경제적이고 실질적으로 이용될 수 있는 분야에 대한 기준이 아닌 것은?
  1. ① 위험한 작업
  2. ② 간단한 반복 작업
  3. ③ 검사가 필요하지 않는 작업
  4. ④ 변화가 자주 일어나는 작업
정답 확인

정답 ④

46번

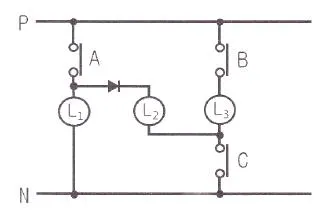

다음 그림에서 사용된 다이오드의 역할은?
생산자동화기능사 2015년 2회 46번 문제 그림
  1. ① 촌동
  2. ② 역류저지
  3. ③ 인터록
  4. ④ 자기유지
정답 확인

정답 ②

47번
RS 플립플롭에서 불확실한 출력상태를 정의하여 사용할 수 있도록 개량된 것은?
  1. ① D 플립플롭
  2. ② T 플립플롭
  3. ③ JK 플립플롭
  4. ④ 비동기식 RS 플립플롭
정답 확인

정답 ③

48번
다음 중 계전기 구조상 사용되지 않는 요소는?
  1. ① 접점
  2. ② 코일
  3. ③ 건전지
  4. ④ 스프링
정답 확인

정답 ③

49번
용어에 관한 설명이 옳지 않은 것은?
  1. ① 순서제어는 기억과 판단기구에 의하여 순차적으로 제어 한다.
  2. ② 프로그램제어는 기억과 판단기구 및 시한기구에 의하여 제어되지 않는다.
  3. ③ 한시제어는 기억과 시한기구에 의하여 일정 시간에 따라 동작상태를 제어한다.
  4. ④ 조건제어는 판단기구에 의하여 일정한 조건에 따라 제어 명령을 결정하여 제어한다.
정답 확인

정답 ②

50번
논리식을 간단화한 것 중 옳지 않은 것은?
  1. ① X · (X+Y) = X
  2. ② X+X · Y = X+Y
  3. ③ X · Y+X · Z = X · (Y+Z)
  4. ④ (X+Y) · (X+Z) = X+Y · Z
정답 확인

정답 ②

51번
다음 그림은 무슨 회로인가?
  1. ① AND 회로
  2. ② OR 회로
  3. ③ NOT 회로
  4. ④ NAND 회로
정답 확인

정답 ③

52번
시퀀스 제어와 유사한 용어는?
  1. ① 보일러제어
  2. ② 되먹임제어
  3. ③ 서보기구
  4. ④ 개루프제어
정답 확인

정답 ④

53번
논리회로 설계의 순서를 바르게 나타낸 것은?
  1. ① 진리표 작성→논리식 유도→논리식 간단화→논리회로 구 성
  2. ② 논리식 간단화→논리회로 구성→진리표 작성→논리식 유 도
  3. ③ 논리회로 구성→진리표 작성→논리식 유도→논리식 간단 화
  4. ④ 논리식 유도→논리식 간단화→논리회로 구성→진리표 작 성
정답 확인

정답 ①

54번
PLC의 명령어 중 입력 신호가 몇 번 들어왔는가를 계수하 여 설정 값이 되면 출력을 내보내는 명령어는?
  1. ① LD
  2. ② CNT
  3. ③ TIM
  4. ④ END
정답 확인

정답 ②

55번
자기장의 에너지를 이용하여 검출 헤드에 접근하는 금속제 를 비접촉식으로 검출하는 스위치는?
  1. ① 한계스위치(Limit switch)
  2. ② 플로트 스위치(Float switch)
  3. ③ 근접스위치(Proximity switch)
  4. ④ 광전스위치(Photoelectric switch)
정답 확인

정답 ③

56번
전원이나 제어회로, 제어기기 등의 이상을 나타내는 기기나 장치가 아닌 것은?
  1. ① 릴레이
  2. ② 전원 표시등
  3. ③ 고장 표시등
  4. ④ 전자과부하계전기트립장치
정답 확인

정답 ①

57번
RS 플립플롭 회로에서 금지입력 상태는?
  1. ① S = 0, R = 0
  2. ② S = 1, E = 0
  3. ③ S = 1, R = 0
  4. ④ S = 1, R = 1
정답 확인

정답 ④

58번
전기기기의 안전운전을 위해 2개 이상의 전자접촉기가 동시 에 동작하지 않도록 하기 위해 사용되는 회로는?
  1. ① 변환 회로
  2. ② 금지 회로
  3. ③ 지연 회로
  4. ④ 인터록 회로
정답 확인

정답 ④

59번
타이머를 이용한 회로로 거리가 먼 것은?
  1. ① 지연 동작 회로
  2. ② 우선 동작 회로
  3. ③ 반복 동작 회로
  4. ④ 일정 시간 동작 회로
정답 확인

정답 ②

60번
순시동작 한시복귀 접점에 대한 설명으로 옳은 것은?
  1. ① 타이머 접점으로 타이머를 조작하면 설정시간 동안 지연 후 동작하는 접점이다.
  2. ② 타이머 접점으로 타이머를 조작하면 즉시 동작하고 설정 시간 후 즉시 복귀하는 접점이다.
  3. ③ 전자접촉기 접점으로 조작을 하면 설정시간 지연 후 동 작하는 접점이다.
  4. ④ 전자접촉기 접점으로 조작을 하면 즉시 동작하고 설정시 간 동안 지연 후 복귀하는 접점이다. 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
