생산자동화기능사 2011년 2회 기출문제

2011-10-09 시행 · 56문항

이 회차 문제 풀기 →
1번
다음 중 보통 보링머신을 분류한 것으로 맞지 않는 것은?
  1. ① 테이블형
  2. ② 플레이너형
  3. ③ 플로어형
  4. ④ 코어형
정답 확인

정답 ④

2번
기계 장치의 안전에 대한 사항으로 적합하지 않은 것은?
  1. ① 일감과 절삭 공구가 회전하는 기계작업을 할 때에는 장 갑을 끼지 않는다.
  2. ② 기계의 전원장치에는 동력 차단장치가 있어야 한다.
  3. ③ 연삭기의 숫돌에는 견고한 안전커버가 있어야 한다.
  4. ④ 선반의 공구대 위에 공구를 올려놓고 작업을 해야 한다.
정답 확인

정답 ④

3번
선반 작업에서 절삭가공시 회전수를 구하는 공식은? (단, d = 공작물 직경(㎜), n = 주축의 회전수(rpm), v = 절삭속도 이다.)
  1. ① n = 1000v
  2. ② n = 1000πd
  3. ③ n = (1000v)/(πd)
  4. ④ n = (πd)/(1000v)
정답 확인

정답 ③

4번
절삭 공구재료의 구비조건으로 적합하지 않은 것은?
  1. ① 내마모성이 클 것
  2. ② 형상을 만들기 쉬울 것
  3. ③ 고온에서 경도가 낮고 취성이 클 것
  4. ④ 피삭재보다 단단하고 인성이 있을 것
정답 확인

정답 ③

5번
선반 작업에서 원통의 지름이 1/2로 줄어들 때 회전수의 변 화는?
  1. ① 일정하다.
  2. ② 2배로 증가한다.
  3. ③ 22배로 증가한다.
  4. ④ 감소한다.
정답 확인

정답 ②

6번
광물성유를 화학적으로 처리하여 원액과 물을 혼합하여 사 용하며, 표면활성제와 부식방지제를 첨가하여 사용하는 절 삭유제는?
  1. ① 등유
  2. ② 라드유
  3. ③ 스핀들유
  4. ④ 에멀젼
정답 확인

정답 ④

7번
밀링 커터 중 기어의 이 모양과 같이 공작물의 형상과 동일 한 윤곽을 가진 커터는?
  1. ① T형 밀링커터
  2. ② 정면 밀링커터
  3. ③ 플라이 커터
  4. ④ 총형 밀링커터
정답 확인

정답 ④

8번
선반에서 가공할 수 없는 작업은?
  1. ① 나사 가공
  2. ② 기어 가공
  3. ③ 테이퍼 가공
  4. ④ 구멍 가공
정답 확인

정답 ②

9번
나사 마이크로미터는 나사의 어느 부분을 측정하는 가?
  1. ① 피치
  2. ② 바깥지름
  3. ③ 골지름
  4. ④ 유효지름
정답 확인

정답 ④

10번
밀링머신에서 사용하는 절삭공구가 아닌 것은?
  1. ① 엔드밀
  2. ② 정면커터
  3. ③ 총형커터
  4. ④ 브로치
정답 확인

정답 ④

11번
한 부품에 같은 종류의 구멍이 여러 개가 있다. 구멍의 지 시선 위에 “20 - 10 드릴”이라는 구멍 표시의 올바른 해 석은?
  1. ① 구멍의 지름이 20㎜이고, 구멍의 수가 10개이다.
  2. ② Ø20㎜의 드릴 구멍과 Ø10㎜의 드릴 구멍이 있다.
  3. ③ Ø10㎜의 드릴 구멍이 20㎜ 간격으로 있다.
  4. ④ Ø10㎜의 드릴 구멍이 20개 있다.
정답 확인

정답 ④

12번
그림과 같은 면의 지시기호에서 A부에 기입하는 내용은 무엇인가?
생산자동화기능사 2011년 2회 12번 문제 그림
  1. ① 가공 방법
  2. ② 산술 평균거칠기 값
  3. ③ 컷오프 값
  4. ④ 줄무늬 방향의 기호
정답 확인

정답 ①

13번

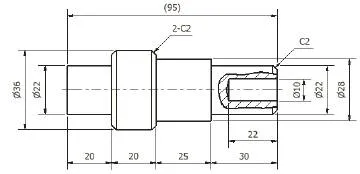

다음 도면에 사용된 치수가 아닌 것은?
생산자동화기능사 2011년 2회 13번 문제 그림
  1. ① 참고 치수
  2. ② 모떼기 치수
  3. ③ 지름 치수
  4. ④ 반지름 치수
정답 확인

정답 ④

14번
베어링 호칭번호가 6205인 경우 안지름은 몇 ㎜인가?
  1. ① 15
  2. ② 20
  3. ③ 25
  4. ④ 205
정답 확인

정답 ③

15번
투상도법에서 그림과 같이 경사진 부분의 실제 모양을 도 시하기 위하여 사용하는 투상도의 명칭은?
생산자동화기능사 2011년 2회 15번 문제 그림
  1. ① 부분 투상도
  2. ② 국부 투상도
  3. ③ 부분 확대도
  4. ④ 보조 투상도
정답 확인

정답 ④

16번

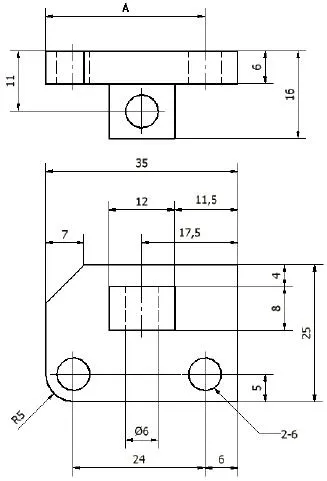

다음 도면에서 A 치수는 얼마인가?
생산자동화기능사 2011년 2회 16번 문제 그림
  1. ① 26
  2. ② 27
  3. ③ 28
  4. ④ 29
정답 확인

정답 ④

17번
기계 제도에서 도형에 나타나지 않으나 공작시의 이해를 돕기 위하여 가공 전 형상이나, 공구의 위치 등을 나타내 는데 사용하는 선은?
  1. ① 파단선
  2. ② 숨은선
  3. ③ 중심선
  4. ④ 가상선
정답 확인

정답 ④

19번
구멍 Ø80에 대해 h5, h6, h7, h8 끼워 맞춤 공차를 적용 할 때, 치수공차 값이 가장 작은 것은?
  1. ① h5
  2. ② h6
  3. ③ h7
  4. ④ h8
정답 확인

정답 ①

20번
기하공차의 종류를 성격에 따라 구분하고자 할 때 이에 해 당하지 않는 것은?
  1. ① 흔들림 공차
  2. ② 위치 공차
  3. ③ 자세 공차
  4. ④ 허용 공차
정답 확인

정답 ④

21번
내경이 20㎜인 실린더에 6㎏f/cm2의 유압이 공급될 때 실 린더 로드에 작용하는 힘(㎏f)은 약 얼마인가? (단, 내부 마찰력은 무시한다.)
  1. ① 9.9
  2. ② 18.8
  3. ③ 24.4
  4. ④ 37.6
정답 확인

정답 ②

22번
전진운동과 후진운동을 할 때 실린더 피스톤이 낼 수 있는 힘의 크기가 같은 실린더는?
  1. ① 단동 실린더
  2. ② 편로드 복동 실린더
  3. ③ 양로드 복동 실린더
  4. ④ 쿠션 내장형 실린더
정답 확인

정답 ③

23번
다음 그림의 밸브 기호에서 제어 위치의 개수는?
생산자동화기능사 2011년 2회 23번 문제 그림
  1. ① 1개
  2. ② 2개
  3. ③ 3개
  4. ④ 4개
정답 확인

정답 ③

24번
다음 중 “2압 밸브”를 “AND 밸브”라고도 하는 이유를 설 명한 것이다. 옳은 것은?
  1. ① 공기 흐름을 정지 또는 통과시켜 주므로
  2. ② 두 개의 공기 입구 모두에 공압이 작용해야만 출력이 나오므로
  3. ③ 독립적으로 사용되므로
  4. ④ 역류를 방지하기 때문에
정답 확인

정답 ②

25번
다음 중 유압유에 비해 압축공기의 특성을 설명한 것으로 틀린 것은?
  1. ① 탱크 등에 저장이 용이하다.
  2. ② 온도에 극히 민감하다.
  3. ③ 폭발과 인화의 위험이 거의 없다.
  4. ④ 먼 거리까지도 쉽게 이송이 가능하다.
정답 확인

정답 ②

26번
다음 중 회로의 최고 압력을 제어하는 밸브로써, 유압 시 스템 내의 최고 압력을 유지시켜 주는 밸브는?
  1. ① 릴리프 밸브
  2. ② 체크 밸브
  3. ③ 압력 스위치
  4. ④ 카운터 밸런스 밸브
정답 확인

정답 ①

27번
다음 중 공압 조정 유닛의 구성요소에 속하지 않는 것은?
  1. ① 필터
  2. ② 냉각기
  3. ③ 압력 조절 밸브
  4. ④ 윤활기
정답 확인

정답 ②

28번
압축기로부터 토출되는 고온의 압축공기를 공기건조기 입 구 온도 조건에 알맞게 냉각시켜 수분을 제거하는 장치 는?
  1. ① 애프터 쿨러
  2. ② 자동 배출기
  3. ③ 스트레이너
  4. ④ 공기 필터
정답 확인

정답 ①

29번
다음 중 유압 시스템의 압력제어 밸브에 속하지 않는 것 은?
  1. ① 릴리프 밸브
  2. ② 감압 밸브
  3. ③ 카운터 밸런스 밸브
  4. ④ 체크 밸브
정답 확인

정답 ④

30번
다음 중 공압 장치의 특징을 설명한 것으로 틀린 것은?
  1. ① 압축 공기의 에너지를 쉽게 얻을 수 있다.
  2. ② 동력 전달 방법이 간단하고 용이하다.
  3. ③ 힘의 증폭 및 속도 조절이 용이하다.
  4. ④ 정확한 위치 결정 및 중간 정지가 용이하다.
정답 확인

정답 ④

31번
다음 중 수치제어 공작기계(NC 공작기계)는 자동 생산 시 스템의 어떤 분야에 속하는가?
  1. ① 자동 가공
  2. ② 자동 조립
  3. ③ 자동 설계
  4. ④ 자동 검사
정답 확인

정답 ①

32번
CCD 카메라로 읽은 화상을 보고 대상 물체의 모양이나 양호 또는 불량 상태를 판별하는 센서는?
  1. ① 로드 셀
  2. ② 광전 센서
  3. ③ 비전 센서
  4. ④ 근접 센서
정답 확인

정답 ③

33번
공장 자동화의 추진 목적과 가장 거리가 먼 것은?
  1. ① 생산성 향상
  2. ② 품질의 균일화
  3. ③ 제품 고급화
  4. ④ 원가 절감
정답 확인

정답 ③

34번
다음 래더 다이어그램에 따라 PLC 명령문을 코딩할 때 잘 못된 것은?
생산자동화기능사 2011년 2회 34번 문제 그림
  1. ① 001 : AND 001로 코딩한다.
  2. ② 002 : OR 002로 코딩한다.
  3. ③ 003 : AND NOT으로 코딩한다.
  4. ④ 012 : OUT 012로 코딩한다.
정답 확인

정답 ①

35번
산업용 다관절 로봇이 3차원 공간에서 임의의 위치와 방향 에 있는 물체를 잡는데 필요한 자유도는?
  1. ① 3
  2. ② 4
  3. ③ 5
  4. ④ 6
정답 확인

정답 ④

36번
산업 현장에서 사용되고 있는 로봇이 경제적이고 실질적으 로 이용될 수 있는 분야에 대한 기준이 아닌 것은?
  1. ① 위험한 작업
  2. ② 간단한 반복 작업
  3. ③ 검사가 필요하지 않는 작업
  4. ④ 변화가 자주 일어나는 작업
정답 확인

정답 ④

37번
불연속 동작의 대표적인 것으로 제어량이 목표값에서 어떤 양만큼 벗어나면 미리 정해진 일정한 조작량이 대상에 가 해지는 제어는?
  1. ① 온 오프 제어
  2. ② 비례 제어
  3. ③ 미분 동작 제어
  4. ④ 적분 동작 제어
정답 확인

정답 ①

38번
자동제어의 종류를 신호 특성에 따라 분류할 때 이에 속하 는 것은?
  1. ① 서보기구
  2. ② 아날로그 제어
  3. ③ 자력 제어
  4. ④ 타력 제어
정답 확인

정답 ②

39번
PLC 프로그램에 대한 설명 중 틀린 것은?
  1. ① 입력 조건 없이는 모선에 출력을 지정할 수 없다.
  2. ② 동일한 출력 코일을 두 번 이상 사용할 수 있다.
  3. ③ 더미 접점을 사용하여 출력할 수 있다.
  4. ④ 신호의 흐름은 좌에서 우로 또는 위에서 아래로 흐르게 한다.
정답 확인

정답 ②

40번
금속체나 자성체에서 발생되는 전계나 자계의 변화를 감지 하여 접점을 개폐하며 물체와 직접 접촉하지 않고 검출하 는 스위치는?
  1. ① 수동 스위치
  2. ② 근접 스위치
  3. ③ 광전 스위치
  4. ④ 액면 스위치
정답 확인

정답 ②

41번
일반적인 PLC 제어와 릴레이 제어의 특성을 비교 설명한 것으로 틀린 것은?
  1. ① PLC 제어는 릴레이 제어보다 고장 부위 발견이 어렵 다.
  2. ② PLC 제어는 릴레이 제어보다 제어반의 크기는 작다.
  3. ③ PLC 제어는 릴레이 제어보다 고속 동작이 가능하다.
  4. ④ PLC 제어는 릴레이 제어보다 시스템 구성 시간이 짧 다.
정답 확인

정답 ①

42번
다음 중 PLC의 기능이 아닌 것은?
  1. ① 입, 출력 데이터 처리 기능
  2. ② 서보 기능
  3. ③ 시퀀스 처리 기능
  4. ④ 타이머와 카운터 기능
정답 확인

정답 ②

43번
시퀀스 제어와 되먹임 제어를 비교할 때 되먹임 제어계에 서 반드시 필요한 제어요소는?
  1. ① 구동장치
  2. ② 신호처리 및 제어장치
  3. ③ 입, 출력 비교장치
  4. ④ 응답속도 가속장치
정답 확인

정답 ③

44번
PLC하드웨어 구조에서 외부 입, 출력 기기의 노이즈가 PLC의 CPU쪽에 전달되지 않도록 하기 위하여 사용되는 소자는?
  1. ① 다이오드
  2. ② 트랜지스터
  3. ③ LED
  4. ④ 포토 커플러
정답 확인

정답 ④

45번
자동화 시스템의 구성 장치와 거리가 가장 먼 것은?
  1. ① 수치 제어 선반
  2. ② PLC
  3. ③ 무인 운반차
  4. ④ 범용 밀링
정답 확인

정답 ④

46번
1 또는 0과 같이 하나의 입력에 대하여 항상 그에 대응하 는 출력을 발생하게 하고, 다음에 새로운 입력이 주어질 때까지 그 상태를 안정적으로 유지하는 회로로서 컴퓨터 집적 회로 속에서 기억 소자로 사용되는 것은?
  1. ① 금지 회로
  2. ② 플립 플롭 회로
  3. ③ 인터록 회로
  4. ④ 선행 우선 회로
정답 확인

정답 ②

47번
유접점 회로와 비교하여 무접점 회로의 특징을 설명한 것 중 옳지 않은 것은?
  1. ① 수명이 길다.
  2. ② 응답 속도가 빠르다.
  3. ③ 소형화에 적합하다.
  4. ④ 전기적 노이즈에 강하다.
정답 확인

정답 ④

48번
그림과 같은 계전기 접점 회로를 간단히 한 논리식은?
생산자동화기능사 2011년 2회 48번 문제 그림
  1. ① A
  2. ② A'
  3. ③ AㆍB
  4. ④ A+B
정답 확인

정답 ①

49번
전자석에 의해 접점을 개폐하는 전자 접촉기와 부하의 과 전류에 의해 동작하는 열동 계전기가 조합된 장치는?
  1. ① 보조 계전기
  2. ② 시간 계전기
  3. ③ 플리커 계전기
  4. ④ 전자 개폐기
정답 확인

정답 ④

50번
두 개 이상의 전자 계전기가 동시에 동작하는 것을 방지하 기 위해 사용하는 회로는?
  1. ① 자기 유지회로
  2. ② 인터록 회로
  3. ③ 경보 회로
  4. ④ 검출 회로
정답 확인

정답 ②

52번
다음 중 입력 신호 주파수의 1/2의 출력 주파수를 얻는 플 립 플롭은?
  1. ① JK 플립플롭
  2. ② D 플립플롭
  3. ③ T 플립플롭
  4. ④ RS 플립플롭
정답 확인

정답 ③

53번
그림과 같은 기호의 명칭은?
생산자동화기능사 2011년 2회 53번 문제 그림
  1. ① 수동 복귀 접점
  2. ② 한시 복귀 접점
  3. ③ 전자접촉기 접점
  4. ④ 제어기 접점(드럼형)
정답 확인

정답 ①

54번
시퀀스 제어회로에서 기동 스위치를 ON하여도 제어 회로 가 인칭회로처럼 동작하여 연속적으로 정상 동작을 할 수 없다. 이 때 어떤 회로를 추가로 구성하면 연속적으로 정 상동작을 시킬 수 있는가?
  1. ① 인터록 회로
  2. ② 자기유지 회로
  3. ③ 부정 회로
  4. ④ 지연 회로
정답 확인

정답 ②

56번
다음 계전기 문자 기호에서 유지 계전기에 해당하는 것은?
  1. ① BR
  2. ② GR
  3. ③ KR
  4. ④ PR
정답 확인

정답 ③

57번
입력 신호가 하이(High)이면 출력은 로우(Low)이고, 입력 신호가 로우(Low)이면 출력이 하이(High)가 나오는 논리 회로는?
  1. ① AND
  2. ② OR
  3. ③ NOT
  4. ④ NAND
정답 확인

정답 ③

59번
미리 정해진 순서에 따라 제어의 각 단계를 진행하는 제어 방식은?
  1. ① 자동 제어
  2. ② 시퀀스 제어
  3. ③ 조건 제어
  4. ④ 피드백 제어
정답 확인

정답 ②

60번
다음 그림의 기호는 무엇을 나타내는가?
생산자동화기능사 2011년 2회 60번 문제 그림
  1. ① 직류 전동기
  2. ② 유도 전동기
  3. ③ 직류 발전기
  4. ④ 교류 발전기 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②
