생산자동화기능사 2016년 1회 기출문제

2016-04-02 시행 · 57문항

이 회차 문제 풀기 →

1번

테이블 이송나사의 피치가 6mm인 밀링머신으로 지름이 30mm인 가공물에 리드 200mm인 오른나사 헬리컬 홈을 깎 으려고 할 때, 나선각은 약 몇 °(도)인가?

① 15°
② 20°
③ 25°
④ 35°

정답 확인

정답 ③

2번

CNC공작기계에 사용되는 좌표계 중에서 절대 좌표계의 기준 이 되며, 프로그램 원점과 동일한 지점에 위치하는 좌표계는?

① 기계 좌표계
② 상대 좌표계
③ 측정 좌표계
④ 공작물 좌표계

정답 확인

정답 ④

3번

측정자의 직선 또는 원호운동을 기계적으로 확대하여 그 움 직임을 지침의 회전 변위로 변환시켜 눈금을 읽을 수 있는 측정기는?

① 만능 투영기
② 다이얼게이지
③ 마이크로미터
④ 3차원 측정기

정답 확인

정답 ②

4번

선반에서 3개의 조가 120° 간격으로 구성되어 있어 원형 가 공물을 고정할 때 편리한척은?

① 단동 척
② 연동 척
③ 콜릿 척
④ 마그네틱 척

정답 확인

정답 ②

5번

전해연마 가공에 대한 설명으로 틀린 것은?

① 가공면에 방향성이 있다.
② 내부식성과 내마모성이 향상된다.
③ 가공 표면에 변질층이 생기지 않는다.
④ 복잡한 형상의 제품도 전해연마가 가능하다.

정답 확인

정답 ①

6번

주조경질 합금 중 상온에서 고속도강보다 경도가 낮고 고온 에서는 경도가 높으며 단조나 열처리가 되지 않는 것은?

① 서밋(acermet)
② 세라믹(ceramic)
③ 다이아몬드(diamond)
④ 스텔라이트(stellite)

정답 확인

정답 ④

7번

다음 중 M10×1.5 탭을 가공하기 위한 드릴링 작업 기초구멍 으로 적합한 것은?

① 6.5mm
② 7.5mm
③ 8.5mm
④ 9.5mm

정답 확인

정답 ③

8번

내경과 중심이 같도록 외경을 가공할 때 사용하는 선반의 부 속장치는?

① 면판
② 돌리개
③ 맨드릴
④ 방진구

정답 확인

정답 ③

9번

브로칭 작업에 대한 설명으로 틀린 것은?

① 대량생산에 적합하다.
② 기어의 전용 절삭법으로 정도가 높은 가공이다.
③ 1회에 인방 또는 압입시켜 가공면을 완성한다.
④ 일반적으로 가공물의 내면이나 외경에 필요한 형성가공을 할 수있다.

정답 확인

정답 ②

10번

센터리스 연삭의 특징으로 틀린 것은?

① 긴 축 재료의 연삭이 가능하다.
② 대형, 중량물의 연삭에 적합하다.
③ 속이 빈 원통의 외면 연삭에 편리하다.
④ 긴 홈이 있는 가공물의 연삭은 할 수 없다.

정답 확인

정답 ②

11번

다음 그림에 대한 설명으로 옳은 것은?

① 참고 치수로 기입한 곳이 2곳이 있다.
② 45° 모떼기의 크기는 4mm이다.
③ 지름이 10mm인 구멍이 한 개 있다.
④ □80은 한 변의 길이가 80mm인 정사각형이다.

정답 확인

정답 ④

12번

면의 지시 기호에 대한 각 지시 기호의 위치에서 가공 방법 을 표시하는 위치로 옳은 것은?

① a
② c
③ d
④ e

정답 확인

정답 ④

13번

그림과 같은 치수 기입법의 명칭은?

① 직렬 치수 기입법
② 누진 치수 기입법
③ 좌표 치수 기입법
④ 병렬 치수 기입법

정답 확인

정답 ②

14번

그림과 같이 키 홈, 구멍 등 해당부분 모양만을 도시하는 것으로 충분한 경우 사용하는 투상도로 투상 관계를 나타내 기 위하여 주된 그림에 중심선, 기준선, 치수 보조선 등을 연결하여 나타내는 투상도는?

① 가상 투상도
② 요점 투상도
③ 국부 투상도
④ 회전 투상도

정답 확인

정답 ③

15번

기계부품을 조립하는데 있어서 치수공차와 기하공차의 호환 성과 관련한 용어 설명 중 옳지 않은 것은?

① 최대 실체 조건(MMC)은 한계치수에서 최소구멍 지름과 최대 축 지름과 같이 몸체의 형제의 실체가 최대인 조건
② 최대 실체 가상 크기(MMVS)는 같은 몸체형체의 유도 형 체에 대해 주어진 몸체 형체와 기하 공차의 최대 실체 크기의 집합적 효과에 의해서 만들어진 크기
③ 최대 실체 요구사항(MMR)은 LMVS와 같은 본질적 특성 (치수)에 대해 주어진 값을 가지고 있으며, 같은 형식과 완전한 형상의 기하학적 형체를 정의하는 몸체 형체에 대한 요구사항으로 실체의 내부에 비이상적 형체를 제한
④ 상호 요구사항(RPR)은 최대 실체 요구사항(MMR) 또는 최소 실체 요구사항(LMR)에 부가함으로써 사용되는 몸체 형체에 대한 부가적 요구사항

정답 확인

정답 ③

16번

다음 중 스퍼 기어의 도시법으로 옳은 것은?

① 잇봉우리원은 가는 실선으로 그린다.
② 잇봉우리원은 굵은 실선으로 그린다.
③ 이골원은 가는 1점 쇄선으로 그린다.
④ 이골원은 가는 2점 쇄선으로 그린다.

정답 확인

정답 ②

17번

기계제도에서 사용되는 재료기호 SM20C의 의미는?

① 기계 구조용 탄소 강재
② 합금 공구강 강재
③ 일반 구조용 압연 강재
④ 탄소 공구강 강재

정답 확인

정답 ①

20번

30° 사다리꼴 나사의 종류를 표시하는 기호는?

① Rc
② Rp
③ TW
④ TM

정답 확인

정답 ④

21번

왕복식 유압 펌프는?

① 기어 펌프
② 베인 펌프
③ 스크루
④ 피스톤 펌프

정답 확인

정답 ④

22번

공기 저장탱크의 크기를 결정하는데 있어서 고려해야 할 사 항이 아닌 것은?

① 시간당 스위칭 횟수
② 공기 압축기의 압력비
③ 공기 압축기의 공기 체적
④ 공기에 포함된 수분의 함량

정답 확인

정답 ④

23번

유압밸브 3위치 밸브에서 중립위치에서의 유로형식이 아닌 것은?

① 오픈 센터
② 탠덤 센터
③ 탱크 오픈 센터
④ 세미 오픈 센터

정답 확인

정답 ③

24번

“압력수두+위치수두+속도수두=일정”의 식과 가장 관계가 깊은 것은?

① 연속 법칙
② 파스칼 원리
③ 베르누이 정리
④ 보일-샤를의 법칙

정답 확인

정답 ③

25번

공기압 발생 장치와 관계없는 것은?

① 냉각기
② 공기탱크
③ 공기압축기
④ 공압-유압 변환기

정답 확인

정답 ④

26번

방향제어밸브의 연결도(포트)에 “P"라는 문자가 적혀있다면 여기에 연결해야 하는 배관은?

① 소음기로 배기되는 배관
② 실린더와 연결되는 배관
③ 공기탱크와 연결되는 배관
④ 제어라인과 연결되는 배관

정답 확인

정답 ③

28번

다음 중 유압장치의 압력이 상승하지 않을 때의 대처 행동 이 아닌 것은?

① 언로드 회로를 점검한다.
② 유압 배관이 도면대로 되어 있는지 검사한다.
③ 펌프로부터 기름이 토출되고 있는지 검사한다.
④ 펌프의 운전속도를 규정속도 이상으로 가동한다.

정답 확인

정답 ④

29번

압축공기의 건조방식이 아닌 것은?

① 가열식
② 냉동식
③ 흡수식
④ 흡착식

정답 확인

정답 ①

30번

공기압 모터의 특징으로 틀린 것은?

① 회전수, 토크를 자유로이 조절할 수 있다.
② 폭발의 위험이 있는 곳에서도 사용할 수 있다.
③ 에너지 변환효율이 낮고 공기의 압축성으로 제어성이 좋 지 않다.
④ 부하에 의해 회전수 변동이 적어 일정 회전수를 정밀하 게 유지하기 쉽다.

정답 확인

정답 ④

31번

되먹임 제어계에서 제어 대상에 가하는 입력은?

① 외란
② 비교부
③ 제어량
④ 조작량

정답 확인

정답 ④

32번

다음 중 PLC에서 CPU부의 내부 구성과 관계가 가장 적은 것은?

① 연산부
② 타이머
③ 카운터
④ 리밋 스위치

정답 확인

정답 ④

33번

선반을 이용하여 지름 40mm의 환붕을 1500rpm의 회전수 로 가공할 때 절삭속도는 약 얼마인가?

① 117.7m/min
② 125.6m/min
③ 188.5m/min
④ 214.5m/min

정답 확인

정답 ③

34번

다음 기호에 대한 논리회로는?

① AND
② OR
③ NOT
④ NAND

정답 확인

정답 ④

35번

다음 중 사람의 팔과 가장 비슷하게 움직일 수 있는 로봇 은?

① PTP 로봇
② 직교 좌표 로봇
③ 수직 다관절 로봇
④ 수평 다관절 로봇

정답 확인

정답 ③

36번

생산과 관련되는 모든 정보를 컴퓨터 네트워크 및 데이터 베이스를 이용하여 통합적으로 제어관리 함으로써 생산 활 동의 최적화를 도모하는 시스템은?

① CIM
② FMC
③ FMS
④ LCA

정답 확인

정답 ①

37번

다음 설명의 로봇 제어 방식은?

① 서보제어
② 원호보간
③ 직선보간
④ 포인트 투 포인트

정답 확인

정답 ②

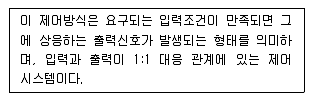

38번

아래에서 설명하는 제어 시스템은?

① 메모리 제어
② 시퀸스 제어
③ 파일럿 제어
④ 프로그램 제어

정답 확인

정답 ③

39번

공장 내의 생산현장에서 사람이 없이 무인으로 생산물을 운 반하는 무인운반차의 약어로 옳은 것은?

① AGV
② CIM
③ FMS
④ MAP

정답 확인

정답 ①

40번

전압, 전류, 주파수, 회전속도 증 기계적 또는 전기적인 양 을 제어량으로 하는 제어로 응답속도가 대단히 빠른 것은?

① 서보 기구
② 자동 조정
③ 시퀸스 제어
④ 프로세서 제어

정답 확인

정답 ②

41번

다음 중 릴레이 시퀸스도를 직접 표시할 수 있는 PLC 프로 그램 언어는?

① IL(Instrution List)
② LD(Ladder Diagram)
③ ST(Structured Text)
④ FBD(Function Block Diagram)

정답 확인

정답 ②

42번

다음 중 자동화시스템을 구성하는 주요 3요소가 아닌 것은?

① 센서
② 네트워크
③ 프로세서
④ 액츄에이터

정답 확인

정답 ②

43번

제어 시스템의 분류 방법 중 제어 정보 표시 형태에 의한 분류 방법으로 짝지어진 것은?

① 논리 제어, 디지털 제어
② 아날로그 제어, 2진 제어
③ 시퀀스 제어, 피드백 제어
④ 메모리 제어, 파일럿 제어

정답 확인

정답 ②

44번

다음 중 저투자성 자동화(LCA)에 대한 설명으로 가장 거리 가 먼 것은?

① 꼭 필요한 기능만을 자동화 한다.
② 간단한 원리를 적용하고 스스로 자동화 장치를 설계한 다.
③ 사용하고 있는 장비를 사용하기보다는 새로운 장비를 구 매한다.
④ 외부업체보다는 회사 내에서 우선 자체적으로 자동화시 스템을 구축하도록 한다.

정답 확인

정답 ③

45번

다음 중 피드백제어에서 꼭 있어야 할 장치는?

① 출력을 확대하는 장치
② 안전도를 측정하는 장치
③ 응답속도를 빠르게 하는 장치
④ 입력과 출력을 비교하는 장치

정답 확인

정답 ④

46번

피드백 제어계의 특징으로 틀린 것은?

① 제어계가 다소 복잡해진다.
② 제어계의 특성이 나빠진다.
③ 목표값을 정확히 달성할 수 있다.
④ 외부 조건의 변화에 대한 영향을 줄일 수 있다.

정답 확인

정답 ②

47번

회로의 종류 중 외부신호접점이 닫혀있는 동안 타이머가 접 점의 개폐를 반복하는 장치에 이용되는 회로는?

① 인터록 회로
② 플리커 회로
③ 펄스 발생회로
④ 플립플롭 회로

정답 확인

정답 ②

48번

온도센서가 아닌 것은?

① NTC
② RTD
③ 서미스터
④ 포텐쇼미터

정답 확인

정답 ④

49번

논리식 F=(A ㆍ B + C) ㆍ A를 간단히 변환한 것은?

① A + B + C
② A ㆍ B ㆍ C
③ A ㆍ (B + C)
④ (A + B) ㆍ C

정답 확인

정답 ③

50번

기계적 접점이며 접촉식 스위치에 해당되는 것은?

① 광전 스위치
② 근접 스위치
③ 센서 스위치
④ 리미트 스위치

정답 확인

정답 ④

51번

다음 볼 대수 중 틀린 것은?

① 1 + A = 1
② A ㆍ 1 = A
③ 0 ㆍ A = 1
④ A ㆍ A = A

정답 확인

정답 ③

52번

다음 접점 기호의 명칭은?

① 기계적 접점
② 한시 동작 접점
③ 조작 스위치 잔류 접점
④ 수동 조작 자동 복귀 접점

정답 확인

정답 ③

53번

다음 중 2진 제어계와 관계가 없는 것은?

① 2위치 제어
② ON-OFF 제어
③ 아날로그 제어
④ 실린더의 전진, 후진제어

정답 확인

정답 ③

54번

전자 계전기 코일에 직렬 또는 병렬로 정류기를 접속시켜 그 순방향과 역방향의 저항특성을 이용해서 코일에 가해지 는 정, 부극성에 따라 전자 계전기가 동작 또는 부동작되는 회로를 유극회로라 한다. 이때 일반적으로 사용되는 반도체 소자는?

① 저항
② 다이오드
③ 트랜지스터
④ 포토 트랜지스터

정답 확인

정답 ②

55번

전자접촉기 여자상태에서의 이상음에 관한 설명으로 틀린 것은?

① 조작 회로의 전압이 너무 높으면 흡인력 과다에 따른 울 림 현상이 발생할 수 있다.
② 전자접촉기 여자상태에서 이상음이 발생하는 현상이 있 는데 이를 코일의 울림 현상이라고 한다.
③ 전자석이 사이에 배선 찌꺼기나 진예가 흔입한 경우 전 자석이 밀착하지 않고 울림이 발생할 수 있다.
④ 전자석 흡인력의 맥동을 방지하기 위해서 세이딩 코일이 설치되어 있는데 이 코일이 단선되면 울림현상이 발생할 수 있다.

정답 확인

정답 ①

56번

다음 그림에서 스위치 PBS1을 동작시키면 R-a 접점의 동작 은?

① 단선
② 단락상태
③ 개로(열림)
④ 폐로(닫힘)

정답 확인

정답 ④

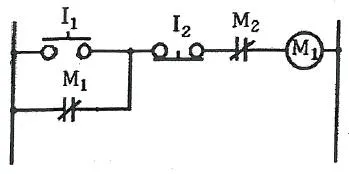

57번

다음 그림으로 니모닉 표현 방식의 프로그램을 표현한 것으 로 틀린 것은?

① Start I1
② AND M2
③ OR NOT M1
④ AND NOT I2

정답 확인

정답 ②

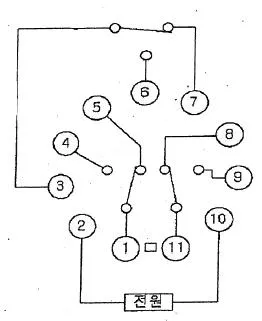

58번

아래 그림은 11핀의 전자계전기의 핀의 배치도이다. 다음 중 a접점과 b접점의 수를 바르게 표기한 것은?

① 1a3b
② 2a3b
③ 3a3b
④ 4a3b

정답 확인

정답 ③

59번

다음 중 시퀸스제어용 부품이 아닌 것은?

① 변압기
② 전자계전기
③ 전자접촉기
④ 푸시버튼스위치

정답 확인

정답 ①

60번

데이터 송ㆍ수신기 에러가 발생되었는지를 확인하기 위해 사용되는 기능은?

① 타이머
② 플래그
③ 연산기능
④ 패리티 체크 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.

정답 확인

정답 ④
