생산자동화기능사 2014년 1회 기출문제

2014-07-20 시행 · 57문항

이 회차 문제 풀기 →
1번
연삭숫돌 입자의 종류 중 갈색 알루미나의 기호로 맞는 것 은?
  1. ① C
  2. ② GC
  3. ③ WA
  4. ④ A
정답 확인

정답 ④

2번
밀링머신에서 커터의 지름이 100mm이고, 한 날 당 이송이 0.2mm, 커터의 날수를 8개, 회전수를 400rpm으로 할 때 절 삭속도는 약 몇 m/min인가?
  1. ① 10
  2. ② 56
  3. ③ 40
  4. ④ 126
정답 확인

정답 ④

3번
절삭제의 사용목적이 아닌 것은?
  1. ① 칩의 배출작용
  2. ② 공작물의 냉각작용
  3. ③ 절삭부의 윤활작용
  4. ④ 절삭공구의 마찰작용
정답 확인

정답 ④

4번
인벌류트 곡선을 그리는 원리를 이용하여 기어를 절삭 하는 방법을 무엇이라 하는가?
  1. ① 창성법
  2. ② 모형법
  3. ③ 형판법
  4. ④ 총형커터에 의한 방법
정답 확인

정답 ①

5번
CNC공작기계의 가공 프로그램의 기호와 그 의미가 잘못 연 결된 것은?
  1. ① M : 보조기능
  2. ② T : 공구기능
  3. ③ S : 절삭 기능
  4. ④ F : 이송기능
정답 확인

정답 ③

6번
보링머신의 크기 표시 방법이 아닌 것은?
  1. ① 램의 최대 행정
  2. ② 테이블의 크기
  3. ③ 주축의 지름
  4. ④ 주축의 이송거리
정답 확인

정답 ①

7번
초음파 가공에 주로 사용되는 연삭 입자의 재질은?
  1. ① 탄화붕소
  2. ② 셀락
  3. ③ 폴리에스터
  4. ④ 구리합금
정답 확인

정답 ①

8번
연삭숫돌의 결함 중 떨림의 발생원인이 아닌 것은?
  1. ① 연삭숫돌의 평행상태가 불량할 경우
  2. ② 숫돌축에 편심이 있을 경우
  3. ③ 연삭숫돌의 결합도가 너무 클 경우
  4. ④ 연삭깊이를 적게하고 이송을 빠르게 할 경우
정답 확인

정답 ④

9번
기차의 바퀴를 주로 가공하는 선반으로 주축대 2개를 마주 세운 구조로 된 특수 선반은?
  1. ① 공구 선반
  2. ② 크랭크축 선반
  3. ③ 모방 선반
  4. ④ 차륜 선반
정답 확인

정답 ④

10번
빌트업 에지(구성인선)의 발생을 감소시키기 위한 방법으로 틀린 것은?
  1. ① 절입 깊이를 작게 한다.
  2. ② 공구의 윗면 경사각을 크게 한다.
  3. ③ 공구의 날끝을 둔하게 한다.
  4. ④ 윤활성이 좋은 절삭유제를 사용한다.
정답 확인

정답 ③

11번
나사의 도시법에 대한 설명으로 틀린 것은?
  1. ① 수나사의 바깥지름은 굵은 실선으로 그린다.
  2. ② 암나사의 안지름은 굵은 실선으로 그린다.
  3. ③ 수나사와 암나사의 결합부는 수나사로 그린다.
  4. ④ 완전 나사부와 불완전 나사의 경계는 가는 실선으로 그 린다.
정답 확인

정답 ④

12번
단면도의 표시방법에서 그림과 같은 단면도의 종류는?
생산자동화기능사 2014년 1회 12번 문제 그림
  1. ① 온 단면도
  2. ② 한쪽 단면도
  3. ③ 부분 단면도
  4. ④ 회전 도시 단면도
정답 확인

정답 ②

14번
다음 중 보조 투상도를 사용해야 될 곳으로 가장 적합한 경 우는?
  1. ① 가공 전, 후의 모양을 투상할 때 사용
  2. ② 특정 부분의 형상이 작아 이를 확대하여 자세하게 나타 낼 때 사용
  3. ③ 물체 경사면의 실형을 나타낼 때 사용
  4. ④ 물체에 대한 단면을 90도 회전하여 나타낼 때 사용
정답 확인

정답 ③

15번
개개의 치수에 주어진 치수 공차가 축차로 누적되어도 좋은 경우에 사용하는 치수의 배치법은?
  1. ① 직렬 치수 기입법
  2. ② 병렬 치수 기입법
  3. ③ 좌표 치수 기입법
  4. ④ 누진 치수 기입법
정답 확인

정답 ①

16번
다음 중 데이텀 표적에 대한 설명으로 틀린 것은?
  1. ① 데이텀 표적은 가로선으로 2개 구분한 원형의 테두리에 의해 도시한다.
  2. ② 데이텀 표적이 점일 때는 해당 위치에 굵은 실선으로 X 표시를 한다.
  3. ③ 데이텀 표적이 선일 때는 굵은 실선으로 표시한 2개의 X 표시를 굵은 실선으로 연결한다.
  4. ④ 데이텀 표적이 영역일 때는 원칙적으로 가는 2점 쇄선으 로 그 영역을 둘러싸고 해칭을 한다.
정답 확인

정답 ③

17번
호칭번호 6303 ZNR 인 베어링에서 안지름의 치수는 몇 mm인가?
  1. ① 15mm
  2. ② 17mm
  3. ③ 30mm
  4. ④ 63mm
정답 확인

정답 ②

19번
굵은 1점 쇄선을 사용하는 선으로 가장 적합한 것은?
  1. ① 되풀이하는 도형의 피치를 나타내는 기준선
  2. ② 수면, 유면 등의 위치를 표시하는 선
  3. ③ 표면처리 부분을 표시하는 특수 지정선
  4. ④ 치수선을 긋기 위하여 도형에서 인출해낸 선
정답 확인

정답 ③

20번
축과 구멍의 끼워 맞춤에서 최대 틈새는?
  1. ① 구멍의 최대 허용치수 - 축의 최소 허용 치수
  2. ② 구멍의 최소 허용치수 - 축의 최대 허용 치수
  3. ③ 축의 최대 허용치수 - 구멍의 최소 허용 치수
  4. ④ 구멍의 최소 허용치수 - 구멍의 최대 허용 치수
정답 확인

정답 ①

21번
지름 2cm 인 유압 실린더의 16kgf의 힘이 가해져 있을 때 그 압력은 약 얼마인가? (단, 소수점 2째 자리에서 반올림. 1kgf/cm2 = 1bar, π=3.14 이다.)
  1. ① 16 kgf/cm2
  2. ② 12 bar
  3. ③ 10 kgf/cm2
  4. ④ 5.1 bar
정답 확인

정답 ④

22번
다음 중 캐비테이션(공동현상)의 발생 원인이 아닌 것은?
  1. ① 흡입 필터가 막히거나 급격히 유로를 차단한 경우
  2. ② 흡입관로 및 스트레이너의 저항 등에 의한 압력 손실이 있을 경우
  3. ③ 과부하이거나 오일이 점도가 클 경우
  4. ④ 펌프의 정격속도 이하로 저속 회전시킬 경우
정답 확인

정답 ④

23번
피스톤의 전진 및 후진 시 동일한 크기의 힘을 얻을 수 있 는 실린더는?
  1. ① 단동 실린더
  2. ② 양로드 복동 실린더
  3. ③ 탠덤 실린더
  4. ④ 쿠션 내장형 실린더
정답 확인

정답 ②

24번
다음 중 오일 탱크의 구비 조건으로 틀린 것은?
  1. ① 스트레이너의 유량은 유압 펌프 토출량과 같을 것
  2. ② 오일 탱크의 크기는 적어도 펌프 토출량의 3배 이상일 것
  3. ③ 공기나 이물질을 오일로부터 분리할 수 있을 것
  4. ④ 공기청정기의 통기용량은 유압 펌프 토출량의 2배 이상 일 것
정답 확인

정답 ①

25번
피스톤 펌프의 특징에 대한 설명으로 틀린 것은?
  1. ① 다른 유압 펌프에 비해 효율이 낮은 편이다.
  2. ② 토출 압력이 높다.
  3. ③ 구조가 복잡하고 가격이 고가이다.
  4. ④ 가변용량형 펌프로 많이 사용된다.
정답 확인

정답 ①

26번
공압의 특징을 설명한 것으로 틀린 것은?
  1. ① 작동,유체가 압축정이므로 에너지 축적이 용이하다.
  2. ② 서지압력이 방생되므로 과부하에 대한 안전 대책이 용이 하지 못하다.
  3. ③ 취급에 있어 안전하다.
  4. ④ 압력 조정에 따라 출력을 단계적 또는 무단으로 변경할 수 있다.
정답 확인

정답 ②

27번
유압 회로 내에서 압력을 일정하게 유지하도록 하는 밸브 는?
  1. ① 릴리프밸브
  2. ② 교축밸브
  3. ③ 체크밸브
  4. ④ 방향제어밸브
정답 확인

정답 ①

28번
어큐뮬레이터(accumulator)의 용도가 아닌 것은?
  1. ① 에너지 축적
  2. ② 이물질 여과
  3. ③ 펌프의 맥동 흡수
  4. ④ 충격압력의 완충
정답 확인

정답 ②

29번
공기압 실린더의 부착형식이 아닌 것은?
  1. ① 풋(Foot)형
  2. ② 플랜지형
  3. ③ 피벗형
  4. ④ 용접형
정답 확인

정답 ④

30번
공기압 조정 유닛(서비스유닛)에 포함되지 않는 공압기기는?
  1. ① 공기건조기
  2. ② 압력 조절 밸브
  3. ③ 에어필터
  4. ④ 윤활기
정답 확인

정답 ①

31번
스트레인 게이지를 이용하여 만들 수 있는 센서는?
  1. ① 유도형센서
  2. ② 광전 센서
  3. ③ 압력센서
  4. ④ 용량형 센서
정답 확인

정답 ③

32번
다음과 같은 시퀀스 회로의 명칭은? (단, T1, T2 는 타이머 이고 R은 릴레이이다.)
  1. ① 인터록회로
  2. ② 지연동작회로
  3. ③ 일정시간동작회로
  4. ④ 반복동작회로
정답 확인

정답 ④

33번
다음 센서 중 p형 반도체와 n형 반도체의 접합부에서 발생 하는 광기전력 효과를 이용한 센서는?
생산자동화기능사 2014년 1회 33번 문제 그림
  1. ① 광전형 센서
  2. ② 유도형 센서
  3. ③ 정전용량형 센서
  4. ④ 압전형 센서
정답 확인

정답 ①

34번
논리식 를 드 모르간 정리에 의 해 변화하면?
  1. ① AB2+AC2+BC
  2. ② AB+AC+BC
  3. ③ ABㆍACㆍBC
  4. ④ AㆍBㆍC
정답 확인

정답 ②

35번
타이머에 전원이 투입되면 순간적으로 접점이 열리고 전원 을 제거하면 일정시간 경과 후에 닫히는 접점을 무엇이라 하는가?
  1. ① 순시복귀 a점점
  2. ② 순시복귀 b점점
  3. ③ 한시복귀 a접점
  4. ④ 한시복귀 b접점
정답 확인

정답 ④

36번
접점부의 회전동작에 의해서 접점을 변환하는 스위치는?
  1. ① 슬라이드 스위치
  2. ② 파형 스위치
  3. ③ 트리거 스위치
  4. ④ 로터리 스위치
정답 확인

정답 ④

37번

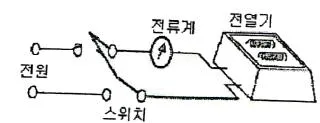

그림에서 전열기의 발열량에 는 관계없이 스위치를 개폐하 여 전류를 흐르게 하거나 차단시키는 두 동작가운데 어느 한 동작에 의해 제어명령이 내려지는 제어는?
생산자동화기능사 2014년 1회 37번 문제 그림
  1. ① 정량적제어
  2. ② 정성적제어
  3. ③ 되먹임 제어
  4. ④ 자동조정 제어
정답 확인

정답 ②

38번
로봇의 구동요소 중에서 피드백 신호 없이 구동축의 정밀한 위치제어가 가능한 것은?
  1. ① 스테핑 모터
  2. ② AC 서보모터
  3. ③ DC 서보모터
  4. ④ 서보유압 구동장치
정답 확인

정답 ①

39번
전자 유도원리를 이용한 유도형 근접센서는 어느 물체를 감 지 할 수 있는 센서 인가?
  1. ① 유리
  2. ② 나무
  3. ③ 금속
  4. ④ 플라스틱
정답 확인

정답 ③

40번
공장에서 물품을 수주부터 물품을 출하하기까지의 모든 기 능을 효율적으로 이용하기 위한 자동화 기술을 의미하는 것 은?
  1. ① FA
  2. ② HA
  3. ③ BA
  4. ④ DNC
정답 확인

정답 ①

41번
다음 중 성격이 다른 자동제어는?
  1. ① 되먹임 제어
  2. ② 피드백 제어
  3. ③ 개방 제어
  4. ④ 닫힌 루프계 제어
정답 확인

정답 ③

42번
일반적으로 PLC제어와 릴레이제어이 특정을 비교 설명한 것으로 틀린 것은?
  1. ① PLC제어는 릴레이제어보다 제어 로직의 변경이 어렵다.
  2. ② PLC제어는 릴레이제어보다 제어반의 크기가 작다.
  3. ③ PLC제어는 릴레이제어보다 고속 동작이 가능하다.
  4. ④ PLC제어는 릴레이제어보다 시스템 구성시간이 짧다.
정답 확인

정답 ①

43번
제어의 정의에 대한 설명 중 가장 바르지 못한 것은?
  1. ① 적은 에너지로 큰 에너지를 조절하기 위한 시스템을 말 한다.
  2. ② 사람이 직접 개입하여 어떤 작업을 수행하는 것 등을 뜻 한다.
  3. ③ 어떤 목적에 적합하도록 되어 있는 대상에 필요한 조작 을 가하는 것이다.
  4. ④ 기계의 재료나 에너지의 유동을 중계하는 것으로써 수동 이 아닌 것이다.
정답 확인

정답 ②

44번
다음 중 생산 공정이나 기계장치 등을 자동제어시스템으로 바꾸었을 때의 장점과 가장 거리가 먼 것은?
  1. ① 생산 속도를 증가시킨다.
  2. ② 제품의 품질이 균일화되고 향상되어 불량품이 감소된다.
  3. ③ 생산 설비의 수명이 길어진다.
  4. ④ 설비 투자비가 감소된다.
정답 확인

정답 ④

45번
컴퓨터를 이용하여 설계, 제도에서 생산까지 일관하는 시스 템은?
  1. ① 검사 시스템
  2. ② 베이스머신 시스템
  3. ③ 치공구 시스템
  4. ④ CAD/CAM 시스템
정답 확인

정답 ④

46번
자기유지회로를 구성할 때 ( )에 알맞은 기호는?
생산자동화기능사 2014년 1회 46번 문제 그림
  1. ① A
  2. ② Q
  3. ③ A'
  4. ④ Q'
정답 확인

정답 ②

48번
유접점 회로와 비교했을 때 무접점 회로의 특징으로 가장 거리가 먼 것은?
  1. ① 수명이 길다.
  2. ② 응답속도가 느리다.
  3. ③ 소형화에 적합하다.
  4. ④ 전기적 노이즈에 약하다.
정답 확인

정답 ②

49번
열동계전기에 관한 설명으로 옳지 않은 것은?
  1. ① 복구는 수동 복구형과 자동 복구형이 있다.
  2. ② 바이메탈의 팽창과 수축력에 의해 동작한다.
  3. ③ 전류가 정상전류보다 크게 증가하면 동작한다.
  4. ④ 경보회로만 작동하고 주회로는 차단하지 않는다.
정답 확인

정답 ④

50번
시퀀스 제어용 기기 중 설정시간 만큼 동작을 지연시키기 위하여 사용하는 것은?
  1. ① 카운터
  2. ② 전자접촉기
  3. ③ 타이머
  4. ④ 솔레노이드밸브
정답 확인

정답 ③

51번
유도형전동기의 속도제어 방법으로 가장 적합한 것은?
  1. ① 콘덴서법
  2. ② 극수변환법
  3. ③ 저항조정법
  4. ④ 트랜지스터법
정답 확인

정답 ②

52번
전자개폐기를 구성하는 조합으로 옳은 것은?
  1. ① 릴레이와 타이머
  2. ② 전자접촉기와 타이머
  3. ③ 열동형계전기와 타이머
  4. ④ 전자접촉기와 열동형계전기
정답 확인

정답 ④

53번
제어계의 종류를 목표값에 따른 분류와 제어량에 따른 분류 로 구분할 때, 목표값에 따른 분류에 해당하는 것은?
  1. ① 서보기구
  2. ② 정치제어
  3. ③ 자동조정
  4. ④ 프로세스 제어
정답 확인

정답 ②

54번
입력신호가 가해지고 있는 상태에서 클록 펄스가 들어가면 펄스 1개 정도가 뒤져서 출력되는 플립플롭은?
  1. ① D-플립플롭
  2. ② RS-플립플롭
  3. ③ T-플립플롭
  4. ④ JK-플립플롭
정답 확인

정답 ①

55번
제어계에서 동작의 관련성 및 작업의 순서를 나타낸 것은?
  1. ① 접속도
  2. ② 플로우차트
  3. ③ 논리회로도
  4. ④ 타이밍차트
정답 확인

정답 ②

56번
그림은 어떤 회로를 나타낸 것인가?
  1. ① 일치회로
  2. ② 인터록회로
  3. ③ 금지회로
  4. ④ 배타적 OR회로
정답 확인

정답 ①

57번
입력신호가 하이(High) 이면 출력은 로우(Low)이고, 입력신 호가 로우(Low)이면 출력이 하이(High)가 나오는 논리회로 는?
  1. ① AND
  2. ② OR
  3. ③ NOT
  4. ④ NAND
정답 확인

정답 ③

58번
전동기의 스타-델타 기동회로 등에서 다른 계전기의 동시작 동을 금지시키는 회로는?
  1. ① 인터록 회로
  2. ② 기동 우선 기억 회로
  3. ③ 신입력 우선 회로
  4. ④ 정지 우선 기억 회로
정답 확인

정답 ①

59번
다음 중 논리식이 틀린 것은?
생산자동화기능사 2014년 1회 59번 문제 그림
  1. ① A+AㆍB=B
  2. ② Aㆍ(A+B)=A
  3. ③ (A+B)+C=A+(B+C)
정답 확인

정답 ①

60번
다음 표시등 기호와 색상을 연결한 것 중 적합하지 않은 것 은?
  1. ① BL- 청색표시등
  2. ② RL-적색표시등
  3. ③ GL-녹색표시등
  4. ④ OL-황색표시등 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
