생산자동화기능사 2012년 2회 기출문제

2012-10-20 시행 · 58문항

이 회차 문제 풀기 →
1번
연삭숫돌 구성의 3요소에 속하지 않는 것은?
  1. ① 입자
  2. ② 결합도
  3. ③ 기공
  4. ④ 결합제
정답 확인

정답 ②

2번
여러 개의 절삭날을 일직선상에 배치한 절삭공구를 사용하여 1회의 통과로 구멍의 내면을 가공하는 공작기계는?
  1. ① 세이퍼
  2. ② 슬로터
  3. ③ 브로칭 머신
  4. ④ 플레이너
정답 확인

정답 ③

3번
화학적 가공시 용해현상을 가공법으로 이용할 때 필요한 구 비조건이 아닌 것은?
  1. ① 용해가 느릴 것
  2. ② 안전과 위생 면에서 위험방지가 가능할 것
  3. ③ 균일한 용해속도를 얻고 제어가 쉬울 듯
  4. ④ 용해를 임의의 부분에 집중시킬 수 있을 것
정답 확인

정답 ①

4번
보통 선반의 부속품 중 조(Jaw)의 수가 3개인 척은?
  1. ① 단동척
  2. ② 마그네틱척
  3. ③ 연동척
  4. ④ 콜릿척
정답 확인

정답 ③

5번
드릴가공의 불량원인이 아닌 것은?
  1. ① 절삭날의 양쪽 길이가 틀릴 때
  2. ② 가공물의 재질이 균일할 때
  3. ③ 주축 베어링이 마모되어 있을 때
  4. ④ 주축이 테이블과 경사져 있을 때
정답 확인

정답 ②

6번
다음 중 절삭 유제에 대한 설명으로 적합하지 않는 것은?
  1. ① 냉각성이 우수해야 한다.
  2. ② 고온에서 쉽게 연소하여야 한다.
  3. ③ 윤활성이 커야 한다.
  4. ④ 정밀도 저하를 방지해야 한다.
정답 확인

정답 ②

7번
입방정 질화붕소의 미결정을 결합제를 사용하여 초고압 고온 에서 인공 합성한 공구재료로 경도가 다이아몬드의 3/2정도 인 것은?
  1. ① 초경합금
  2. ② 세라믹공구
  3. ③ CBN(cubic boron nitride)공구
  4. ④ 피복초경합금
정답 확인

정답 ③

8번
밀링가공에서 커터의 회전 방향과 반대방향으로 일감을 이송 하는 절삭은 무엇인가?
  1. ① 하향절삭
  2. ② 상향절삭
  3. ③ 비틀림절삭
  4. ④ 치형절삭
정답 확인

정답 ②

9번
연삭 작업의 안전사항으로 틀린 것은?
  1. ① 연삭숫돌을 고정시키는 플랜지는 좌우 동형으로 숫돌차의 바깥지름 1/5 이상의 것을 사용한다.
  2. ② 연삭숫돌은 작업시간 전에 외관검사를 실시한다.
  3. ③ 측면을 사용하는 것이 목적인 연삭숫돌 외의 연삭작업은 측면을 사용하여서는 아니 된다.
  4. ④ 숫돌을 목재해머로 가볍게 두들겨 소리로 이상 유무를 확 인한다.
정답 확인

정답 ①

10번
구성인선의 생성부터 완료되는 순서가 맞는 것은?
  1. ① 발생 → 성장 → 분열 → 탈락
  2. ② 성장 → 발생 → 분열 → 탈락
  3. ③ 분열 → 발생 → 성장 → 탈락
  4. ④ 분열 → 성장 → 발생 → 탈락
정답 확인

정답 ①

11번
표면의 줄무늬 방향기호에 대한 설명으로 맞는 것은?
  1. ① X : 가공에 의한 컷의 줄무늬 방향이 투상면에 직각
  2. ② Y : 가공에 의한 컷의 줄무늬 방향이 투상면에 평행
  3. ③ C : 가공에 의한 컷의 줄무늬 방향이 중심에 동심원 모 양
  4. ④ R : 가공에 의한 컷의 줄무늬 방향이 투상면에 교차 또 는 경사
정답 확인

정답 ③

12번
기계제도에서 도형의 생략에 관한 설명 중 틀린 것은?
  1. ① 대칭도형을 생략할 경우 대칭 중심선의 한쪽 도형만을 그리고, 그 대칭 중심선의 양끝 부분에 가는 선으로 동 그라미(대칭기호)를 그린다.
  2. ② 대칭도형을 생략할 경우 한쪽 도형을 대칭 중심선을 조 금 넘은 부분까지 그릴 수 있다. 다만 이 경우 대칭기호 를 생략할 수 있다.
  3. ③ 같은 종류, 같은 모양의 것이 다수 줄지어 있는 반복 도 형을 생략하는 경우 실형 대신 그림기호를 피치선과 중 심선과의 교점에 기입한다.
  4. ④ 중간 부분을 생략할 경우 생략된 중간부분을 파단선으로 나타내서 생략할 수 있으며, 요점만을 도시하는 경우, 혼 동될 염려가 없을 때는 파단선을 생략하여도 된다.
정답 확인

정답 ①

13번
호칭치수가 20mm 이고 피치가 2mm 인 미터 가는나사의 표시법으로 옳은 것은?
  1. ① M20x2
  2. ② M20-2
  3. ③ M20 P2
  4. ④ M20 (2)
정답 확인

정답 ①

15번
구멍의 최대 치수가 축의 최소 치수보다 작은 경우이며, 항 상 죔새가 생기는 끼워 맞춤으로 분해조립이 불필요한 영구 조립부품에 적용하는 끼워 맞춤은?
  1. ① 억지 끼워 맞춤
  2. ② 중간 끼워 맞춤
  3. ③ 헐거운 끼워 맞춤
  4. ④ 게이지 제작 끼워 맞춤
정답 확인

정답 ①

16번
그림에서 기준 치수 Φ50 구멍의 최대실체치수(MMS)는 얼 마인가?
생산자동화기능사 2012년 2회 16번 문제 그림
  1. ① ø49.8
  2. ② ø50
  3. ③ ø50.2
  4. ④ ø49.7
정답 확인

정답 ①

17번
기계가공 도면에서 지시선으로 인출하여 표기한 치수가 '30 - 12드릴' 일 올바른 해독은?
  1. ① 구멍의 지름이 30mm이며, 구멍의 수가 12개이다.
  2. ② 구멍의 지름을 12mm로 하여, 30mm 깊이 까지 드릴작 업한다.
  3. ③ 구멍의 지름이 12mm이며, 구멍의 수가 30개이다.
  4. ④ 구멍의 지름을 30mm로 하여, 12mm 깊이까지 드릴작업 한다.
정답 확인

정답 ③

18번
그림의 도면에서 시준면으로 가장 적합한 면은?
생산자동화기능사 2012년 2회 18번 문제 그림
  1. ① A
  2. ② B
  3. ③ C
  4. ④ D
정답 확인

정답 ①

19번
도면과 가이 위치도를 규제하기 위하여 B 치수에 이론적으 로 정확한 치수를 기입한 것은?
생산자동화기능사 2012년 2회 19번 문제 그림
  1. ① (100)
  2. ② 100
  3. ③ 100
정답 확인

정답 ①

20번
다음 선의 종류 중에서 물체의 보이지 않는 부분의 형상을 나타내는 것은?
  1. ① 굵은 1점 쇄선
  2. ② 가는 1점 쇄선
  3. ③ 가는 2점 쇄선
  4. ④ 가는 파선 또는 굵은 파선
정답 확인

정답 ④

21번
공압회로 구성에 사용되는 시간지연 밸브의 구성요소와 관 계없는 것은?
  1. ① 압력 증폭기
  2. ② 공기 탱크
  3. ③ 3/2-way 방향제어밸브
  4. ④ 속도조절밸브
정답 확인

정답 ①

22번
다음 중 기계적 에너지를 유압 에너지로 바꾸는 유압기기 는?
  1. ① 공기 압축기
  2. ② 유압 펌프
  3. ③ 오일 탱크
  4. ④ 유압제어 밸브
정답 확인

정답 ②

23번
어느 게이지의 압력이 8kgf/cm2 이었다면 절대압력은 약 몇 kgf/cm2 인가?
  1. ① 8.0332
  2. ② 9.0332
  3. ③ 10.0332
  4. ④ 11.0332
정답 확인

정답 ②

24번
다음 중 어큐뮬레이터(축압기)의 용도로 적당하지 않은 것 은?
  1. ① 맥동 제거
  2. ② 압력 보상
  3. ③ 작동유 점도 향상
  4. ④ 유압 에너지 축적
정답 확인

정답 ③

25번
다음 중 공압장치의 특징으로 옳지 않은 것은?
  1. ① 동력전달 방법이 간단하다.
  2. ② 힘의 증폭이 용이하다.
  3. ③ 균일한 속도를 얻기 쉽다.
  4. ④ 에너지의 축적이 용이하다.
정답 확인

정답 ③

26번
유압 모터 중 구조면에서 가장 간단하며 출력 토크가 일정 하고, 정회전과 역회전이 가능한 모터는?
  1. ① 기어모터
  2. ② 베인모터
  3. ③ 회전 피스톤 모터
  4. ④ 요동 모터
정답 확인

정답 ①

27번
다음 중 보일의 법칙에 대한 설명으로 올바른 것은?
  1. ① 기체의 압력을 일정하게 유지하면서 체적 및 온도가 변 화할 때, 체적과 온도는 서로 비례한다.
  2. ② 정지 유체 내의 점에 작용하는 압력의 크기는 모든 방향 으로 같게 작용한다.
  3. ③ 기체의 온도를 일정하게 유지하면서 압력 및 체적이 변 화할 때, 압력과 체적은 서로 반비례한다.
  4. ④ 기체의 압력, 체적, 온도 세가지가 모두 변화할 때는 압 력, 체적, 온도는 서로 비례한다.
정답 확인

정답 ③

28번
다음 공기압 기호의 명칭은?
생산자동화기능사 2012년 2회 28번 문제 그림
  1. ① 단동 실린더
  2. ② 복동 실린더
  3. ③ 요동(회전) 실린더
  4. ④ 공압 모터
정답 확인

정답 ②

29번
주회로의 압력보다 저압으로 감압시켜 분기회로 구성에 사 용되는 밸브의 명칭은 무엇인가?
  1. ① 시퀀스 밸브
  2. ② 체크 밸브
  3. ③ 감압 밸브
  4. ④ 무부하 밸브
정답 확인

정답 ③

30번
나사형 회전자가 서로 맞물려 회전하면서 연속적으로 압축 공기를 생산하는 압축기는?
  1. ① 격판 압축기
  2. ② 베인 압축기
  3. ③ 루트 블로어 압축기
  4. ④ 스크류 압축기
정답 확인

정답 ④

31번
자동화시스템을 구성하는 주요 3요소가 아닌 것은?
  1. ① 센서
  2. ② 네트워크
  3. ③ 프로세서
  4. ④ 액추에이터
정답 확인

정답 ②

32번
매우 큰 힘을 발생시킬 수 있고, 회전력과 직선력으로 사용 할 수 있는 로봇 동력원은?
  1. ① 공기압식 동력원
  2. ② 전기식 동력원
  3. ③ 유압식 동력원
  4. ④ 기계식 동력원
정답 확인

정답 ③

33번
자동제어의 장점으로 옳지 않은 것은?
  1. ① 제품의 품질이 균일화되어 불량품이 감소한다.
  2. ② 연속 작업이 가능하다.
  3. ③ 위험한 사고의 방지가 가능하다.
  4. ④ 저속작업만 가능하다.
정답 확인

정답 ④

34번
다음 중 PLC에서 사용하는 프로그래밍 방식이 아닌 것은?
  1. ① 래더도 방식
  2. ② 명령어 방식
  3. ③ 논리도 방식
  4. ④ 클램프 방식
정답 확인

정답 ④

35번
작업내용을 미리 프로그램으로 작성하여 로봇의 동작을 결 정하는 로봇은?
  1. ① 플레이 백 로봇
  2. ② NC 로봇
  3. ③ 지능로봇
  4. ④ 링크로봇
정답 확인

정답 ②

36번
자동화의 목적과 관계가 적은 것은?
  1. ① 생산성 향상
  2. ② 품질의 균일화
  3. ③ 원가 절감
  4. ④ 고용의 촉직
정답 확인

정답 ④

37번
PLC 회로도 프로그램 방식 중 접점의 동작 상태를 회로도 상에서 모니터링 할 수 있는 것은?
  1. ① 명령어 방식
  2. ② 로직 방식
  3. ③ 래더도 방식
  4. ④ 플로차트 방식
정답 확인

정답 ③

38번
다음 중 고속도로의 과적차량을 검출하기 위해 사용할 센서 로 적합한 것은?
  1. ① 바리스터
  2. ② 로드셀
  3. ③ 리졸버
  4. ④ 홀소자
정답 확인

정답 ②

39번
자동제조 시스템을 구성하는 주요 생산설비에 포함되지 않 는 것은?
  1. ① 가공설비
  2. ② 조립설비
  3. ③ 운반설비
  4. ④ 일정계획설비
정답 확인

정답 ④

40번
금속체나 자성체에서 발생되는 전계나 자계의 변화를 감지 하여 접점을 개폐하며 물체와 직접 접촉하지 않고 검출하는 스위치는?
  1. ① 근접스위치
  2. ② 전자계전기
  3. ③ 광전스위치
  4. ④ 리밋스위치
정답 확인

정답 ①

41번
어떤 목적의 상태 또는 결과를 얻기 위해 대상에 필요한 조 작을 가하는 것은?
  1. ① 프로그램
  2. ② 제어
  3. ③ 센서
  4. ④ 서보기구
정답 확인

정답 ②

42번
미리 정해 놓은 순서나 일정한 논리에 의하여 정해진 순서 에 따라 제어의 각 단계를 차례로 진행하는 제어를 무엇이 라 하는가?
  1. ① ON-OFF 제어
  2. ② 시퀀스 제어
  3. ③ 자동조정
  4. ④ 프로세스 제어
정답 확인

정답 ②

43번
공장 내의 생산현장에서 사람이 없이 무인으로 생산물을 운 반하는 무인운반차를 무엇이라 하는가?
  1. ① CIM
  2. ② FMS
  3. ③ AGV
  4. ④ MAP
정답 확인

정답 ③

44번
감지기, 측정 장치 등과 같이 제어대상으로부터 나오는 출 력을 측정하여 기준입력과 비교할 수 있게 하여 주는 것은?
  1. ① 제어 요소
  2. ② 제어 신호
  3. ③ 시간지연 요소
  4. ④ 되먹임 요소
정답 확인

정답 ④

45번
PLC 구성 중 시퀀스회로의 프로그램 내용을 기록 저장하는 곳은?
  1. ① 중앙처리장치(CPU)
  2. ② 입·출력부
  3. ③ 기억부(Memory)
  4. ④ 전원부
정답 확인

정답 ③

46번

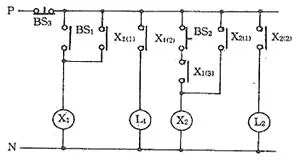

다음 그림과 같은 회로는 무슨 회로인가?
생산자동화기능사 2012년 2회 46번 문제 그림
  1. ① 쌍대 회로
  2. ② 신입신호 우선 제어회로
  3. ③ 우선동작 순차 제어회로
  4. ④ 동작 지연 타이머 회로
정답 확인

정답 ③

47번
계전기 자신의 접점에 의하여 작동회로를 구성하고, 스스로 작동을 유지하는 회로는?
  1. ① 순간동작 회로
  2. ② 우선접점 회로
  3. ③ 일치 회로
  4. ④ 자기유지 회로
정답 확인

정답 ④

49번
아래의 그림 기호는 어떤 접점을 나타낸 것인가?
생산자동화기능사 2012년 2회 49번 문제 그림
  1. ① 수동 조작 자동 복귀 접점
  2. ② 조작 스위치 잔류 접점
  3. ③ 한시 동작 접점
  4. ④ 기계적 접점
정답 확인

정답 ②

50번
인터록(Inter-lock)회로를 바르게 설명한 것은?
  1. ① 기기의 보호나 작업자의 안전을 위해 기기의 동작상태를 나타내는 접점을 사용하여 관련된 기기의 동작을 금지하 는 회로
  2. ② 정해진 순서에 따라 차례로 압력되었을 때에만 동작하는 회로
  3. ③ 릴레이 자기 자신의 접점을 이용하여 출력을 유지하는 회로
  4. ④ 두 입력의 상태가 같을 때에만 출력이 나타나는 회로
정답 확인

정답 ①

51번
RS플립플롭에서 불확실한 출력상태를 정의하여 사용할 수 있도록 개량된 것은?
  1. ① JK플립플롭
  2. ② 비동기식 RS플립플롭
  3. ③ T플립플롭
  4. ④ D플립플롭
정답 확인

정답 ①

52번
디음 불 대수의 공식 중 옳지 않은 것은?
  1. ① 1 + X = 1
  2. ② X·X = 1
  3. ③ X + X = X
  4. ④ X·1 = X
정답 확인

정답 ②

53번
동작순서의 시간적 변화를 알기 쉽게 나타낸 도면으로 동작 순서표로도 불리는 시퀀스 제어계의 표시도면은?
  1. ① 블록선도
  2. ② 플로차트
  3. ③ 타임차트
  4. ④ 논리 회로도
정답 확인

정답 ③

54번
다음 회로도의 설명으로 가장 옳은 것은?
  1. ① PB1을 누르면 R2가 여자된다.
  2. ② PB2을 누르면 R3가 여자된다.
  3. ③ PB2을 누르고 PB3를 누르면 R3가 여자된다.
  4. ④ PB1을 누르고 PB2를 누르고 PB3를 눌러야 R3가 여자 된다.
정답 확인

정답 ④

55번
시퀀스제어의 출력부에 해당되지 않는 것은?
  1. ① 광 센서
  2. ② 표시램프
  3. ③ 솔레노이드
  4. ④ 모터
정답 확인

정답 ①

56번
그림과 같은 계전기 접점회로와 같은 논리식은?
생산자동화기능사 2012년 2회 56번 문제 그림
  1. ① X+Y'
  2. ② X + Y
  3. ③ X'+Y
  4. ④ X·Y
정답 확인

정답 ②

57번
시퀀스제어의 주요 장점으로 거리가 먼 것은?
  1. ① 제품의 품질이 균일화되고 향상되어 불량품이 감소된다.
  2. ② 생산속도가 증가된다.
  3. ③ 작업의 확실성이 보장된다.
  4. ④ 피드백에 의한 목표값과의 비교에 의해 오차수정이 가능 하다.
정답 확인

정답 ④

58번
그림의 게이트 회로의 출력을 나타내는 것은?
생산자동화기능사 2012년 2회 58번 문제 그림
  1. ① (A+B)'
  2. ② A + B
  3. ③ (AㆍB)'
  4. ④ A·B
정답 확인

정답 ④

59번
유접점 방식과 비교하여 무접점 방식의 특징 설명으로 틀린 것은?
  1. ① 동작 속도가 늦다.
  2. ② 전기적 노이즈에 약하다.
  3. ③ 수명이 길다.
  4. ④ 열(높은 온도)에 약하다.
정답 확인

정답 ①

60번
전자계전기의 동작에서 코일이 여자 되면 닫히는 접점은?
  1. ① a 접점
  2. ② b 접점
  3. ③ c 접점
  4. ④ 한시 b 접점 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
