생산자동화기능사 2007년 1회 기출문제

2007-07-15 시행 · 60문항

이 회차 문제 풀기 →
1번

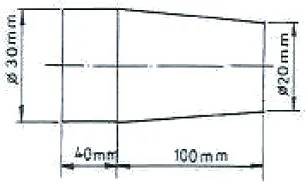

선반에서 그림과 같이 테이퍼 가공을 하려 할 때, 필요한 심압대의 편위랑은 얼마인가?
생산자동화기능사 2007년 1회 1번 문제 그림
  1. ① 4mm
  2. ② 7mm
  3. ③ 12mm
  4. ④ 15mm
정답 확인

정답 ②

2번
광유 또는 혼성유에 비누류를 섞은 것으로 상온에서는 부드 러운 반고체 상태이며, 온도가 오르면 녹아서 액체상태로 되는 윤활제는?
  1. ① 극압 유
  2. ② 그리스
  3. ③ 기계 유
  4. ④ 스핀들 유
정답 확인

정답 ②

3번
일반 전기 스위치류의 취급에 관한 안전사항으로 옳지 않은 것은?
  1. ① 전기 스위치를 끊을 때에는 부하를 가볍게 하여 끊도록 한다.
  2. ② 전기 스위치의 위치는 잘 보이지 않고, 조작하기 어려운 곳이어야 한다.
  3. ③ 정전은 검사기구로 확인한다.
  4. ④ 메인 스위치의 개폐는 관계작업자에게 신호 및 연락을 해야 한다.
정답 확인

정답 ②

4번
연삭 조건에서 거친 입도의 연삭숫돌을 사용함이 적합하지 않은 경우는?
  1. ① 거친 연삭, 절삭깊이와 이송량이 클 때
  2. ② 숫돌과 가공물의 접촉 면적이 클 때
  3. ③ 연하고 연성이 있는 재료를 연삭할 때
  4. ④ 다듬질 연삭, 공구 연삭을 할 때
정답 확인

정답 ④

5번
밀링 머신은 주축에 고정한 밀링 커터를 회전시키고 테이블 위에 고정한 일감에 적삭 깊이와 이송을 주어 절삭하는 공 작 기계이다. 이러한 밀링 머신으로 작업할 수 없는 것은?
  1. ① 평면 절삭
  2. ② 기어 절삭
  3. ③ 원통 절삭
  4. ④ 나선홈 절삭
정답 확인

정답 ③

6번
구성인선을 방지하기 위한 주의 사항으로 적합하지 않는 것 은?
  1. ① 바이트의 윗면 경사각을 크게 한다.
  2. ② 절삭 깊이를 크게 한다.
  3. ③ 절삭 속도를 크게 한다.
  4. ④ 바이트 인선에 절삭제를 주입한다.
정답 확인

정답 ②

7번
바깥지름의 측정에 사용되는 것은?
  1. ① 판형 플러그 게이지
  2. ② 사인 바
  3. ③ 스냅 게이지
  4. ④ 탄젠트 바
정답 확인

정답 ③

8번
물이나 경우에 연삭 입자를 혼합하여 공구의 진동면과 일감 사이에 주입시켜 가며 초음파에 의한 상하 진동으로 표면을 다듬는 방법은?
  1. ① 방전 가공
  2. ② 전자 빔 가공
  3. ③ 이온 가공
  4. ④ 초음파 가공
정답 확인

정답 ④

9번
일반적으로 세이퍼 가공에 사용하는 공구의 명칭은?
  1. ① 엔드 밀
  2. ② 바이트
  3. ③ 호브
  4. ④ 드릴
정답 확인

정답 ②

10번
롤러의 중심거리가 100 mm인 사인 바로 5˚ 의 테이퍼를 측정하려면 약 몇 mm의 게이지 블록이 필요한가?
  1. ① 8.72
  2. ② 7.72
  3. ③ 4.36
  4. ④ 3.36
정답 확인

정답 ①

11번
공구재료가 구비해야 할 조건으로 틀린 것은?
  1. ① 상온과 고온에서의 경도가 높아야 한다.
  2. ② 내마멸성이 작아야 한다.
  3. ③ 강인성이 커야 한다.
  4. ④ 열처리와 공작이 용이해야 한다.
정답 확인

정답 ②

12번
다음 중 열전도율이 큰 것부터 옳게 나열한 것은?
  1. ① Cu >Al >Ag >Pt
  2. ② Ag >Cu >Al >Pt
  3. ③ Pt >Al >Cu >Ag
  4. ④ Al >Pt >Ag >Cu
정답 확인

정답 ②

13번
지름 30 mm인 연강재의 환봉에 축선과 직각으로 3000 kgf의 전단하중이 작용할 때 막대에 생기는 전단 응력은 약 몇 kgf/mm2 인가?
  1. ① 9
  2. ② 12.7
  3. ③ 6.3
  4. ④ 4.24
정답 확인

정답 ④

14번
마찰 원통 커플링을 설명한 것 중 틀린 것은?
  1. ① 큰 토크를 전달하는데 적당하다.
  2. ② 긴 전동축의 연결에 편리하다.
  3. ③ 설치 및 분해가 쉽다.
  4. ④ 분할통은 중앙에서 양단을 향하여 1/20 ~ 1/30의 테이 퍼를 가지고 있다.
정답 확인

정답 ①

15번
스프링상수 K=2 kgf/mm 인 원통형코일스프링에 20 kgf의 인장하중이 걸려 있다면, 이 때 스프링의 늘어남은 얼마인 가?
  1. ① 10mm
  2. ② 2mm
  3. ③ 0.2mm
  4. ④ 0.1mm
정답 확인

정답 ①

16번
플라스틱 재료의 공통된 성질로서 옳지 못한 것은?
  1. ① 가공 및 성형이 용이하고 대량생산이 가능하다.
  2. ② 내식성 및 내약품성이 있다.
  3. ③ 표면경도가 금속재료에 비해 강하다.
  4. ④ 열에 약하다.
정답 확인

정답 ③

17번
벽주철을 고온도로 장시간 풀림해서 시멘타이트를 분해 또 는 감소시키고 인성이나 연성을 증가시킨 주철로 대량 생 산품에 사용되는 흑심, 백심, 펄라이트계로 구분되는 주철 은?
  1. ① 칠드주철
  2. ② 회주철
  3. ③ 가단주철
  4. ④ 구상흑연주철
정답 확인

정답 ③

18번
다음 중 가장 큰 회전력을 전달할 수 있는 것은?
  1. ① 안장 키
  2. ② 평 키
  3. ③ 묻힘 키
  4. ④ 스플라인
정답 확인

정답 ④

19번
내열성과 내마모성이 크고 온도가 600℃ 정도까지 열을 주어도 연화되지 않는 특징이 있으며, 대표적인 것으로 텅 스텐(16%), 크롬(4%), 바나튬(1%)로 조성된 강은?
  1. ① 합금공구강
  2. ② 다이스강
  3. ③ 고속도공구강
  4. ④ 탄소공구강
정답 확인

정답 ③

20번
구리에 아연을 5~20%를 첨가한 것으로 색깔이 아름답고 장식품에 많이 쓰이는 황동은?
  1. ① 문쯔메탈
  2. ② 포금
  3. ③ 톰백
  4. ④ 7:3황동
정답 확인

정답 ③

21번
역류를 방지하기 위하여 한쪽 방향에만 유체가 흘러가게 한 밸브는?
  1. ① 게이트 밸브
  2. ② 콕
  3. ③ 감압 밸브
  4. ④ 첵 밸브
정답 확인

정답 ④

22번
베어링의 재료가 구비하여야 할 조건으로 잘못된 것은?
  1. ① 충격하중에 강할 것
  2. ② 가공이 쉬울 것
  3. ③ 부식에 강할 것
  4. ④ 마모가 적고 피로강도가 작을 것
정답 확인

정답 ④

23번
다음 중 다이캐스팅 합금으로 요구되는 성질이 아닌 것은?
  1. ① 유동성이 좋을 것
  2. ② 금형에 대한 점착성이 좋을 것
  3. ③ 응고수축에 대한 용탕 보급성이 좋을 것
  4. ④ 열간취성이 적은 것
정답 확인

정답 ②

24번
기계요소 부품 중에서 직접 전동용 기계요소에 속하는 것 은?
  1. ① 벨트
  2. ② 기어
  3. ③ 로프
  4. ④ 체인
정답 확인

정답 ②

25번
다음 중 제동 장치에 해당하는 것은?
  1. ① 브레이크
  2. ② 커플링
  3. ③ 캠
  4. ④ 마찰차
정답 확인

정답 ①

26번
다음 중 CAD의 이용효과에 대한 설명이다. 틀린 것은?
  1. ① 설계의 생산성 향상
  2. ② 설계시간 연장
  3. ③ 설계작업의 표준화
  4. ④ 설계작업의 정확성
정답 확인

정답 ②

27번
다음 중 CNC 공작기계의 특징에 해당 되지 않는 것은?
  1. ① 제품의 균일성을 유지할 수 있다.
  2. ② 기계 기동률을 감소시킬 수 있다.
  3. ③ 제조원가와 인건비를 절감할 수 있다.
  4. ④ 작업자의 노동강도를 줄일 수 있다.
정답 확인

정답 ②

28번
여러 대의 공작기계가 컴퓨터와 직접 연결되어 작업을 수 행하는 생산시스템으로서 중앙컴퓨터, NC 프로그램을 저 장하는 기억장치, 통신선, 공작기계로 구성되어 있는 시스 템은?
  1. ① CNC
  2. ② DNC
  3. ③ CAM
  4. ④ FA
정답 확인

정답 ②

29번
CAD/CAM 시스템용 입력장치가 아닌 것은?
  1. ① 라이트 펜
  2. ② 키보드
  3. ③ 마우스
  4. ④ 프린터
정답 확인

정답 ④

30번
다음 CNC선반 프로그램 중 G97 S120 M03에서 S120 이 의미하는 것은?
  1. ① 120/min으로 원주속도 일정제어
  2. ② 120rpm으로 회전수 일정제어
  3. ③ 120mm/min으로 공구이송 일정제어
  4. ④ 120mm/rev로 공구이송 일정제어
정답 확인

정답 ②

31번
CNC공작기계에서 서보 모터의 회전을 받아서 테이블을 움 직이는 나사는?
  1. ① 불나사
  2. ② 삼각나사
  3. ③ 사각나사
  4. ④ 사다리꼴나사
정답 확인

정답 ①

32번
이동 중에 가공을 하지 않기 때문에 PTP 제어라고도 하며 드릴링 작업이나 스폿 용접에 사용되는 제어방식은?
  1. ① 위치결정 제어
  2. ② 직선절삭 제어
  3. ③ 윤곽절삭 제어
  4. ④ 형상결정 제어
정답 확인

정답 ①

33번
머시닝센터에서 제2원점 복귀 지령은?
  1. ① G28
  2. ② G29
  3. ③ G30
  4. ④ G32
정답 확인

정답 ③

34번
3차원 형상 모델링 방법이 아닌 것은?
  1. ① 세그먼트 모델링
  2. ② 와이어 프레임 모델링
  3. ③ 솔리드 모델링
  4. ④ 서피스 모델링
정답 확인

정답 ①

35번
머시닝 센터에서 탭으로 M18×2의 암나사를 가공하려고 한다. 다음 중 적합한 드릴의 직경은 얼마인가?
  1. ① 16
  2. ② 18
  3. ③ 20
  4. ④ 22
정답 확인

정답 ①

36번
아래 그림은 방향 제어 밸브의 기호이다. 명칭으로 맞는 것은?
생산자동화기능사 2007년 1회 36번 문제 그림
  1. ① 3포트 3위치 밸브
  2. ② 4포트 3위치 밸브
  3. ③ 3포트 4위치 밸브
  4. ④ 4포트 2위치 밸브
정답 확인

정답 ②

37번
다음 중에서 압력제어밸브의 종류가 아닌 것은?
  1. ① 릴리프밸브
  2. ② 무 부하밸브
  3. ③ 교축밸브
  4. ④ 감압밸브
정답 확인

정답 ③

38번
유압 장치의 부속 기기가 아닌 것은?
  1. ① 축압기
  2. ② 여과기
  3. ③ 오일 탱크
  4. ④ 진공 펌프
정답 확인

정답 ④

39번
공압 장치의 기본시스템이 아닌 것은?
  1. ① 동력원
  2. ② 공기압축기
  3. ③ 제어밸브
  4. ④ 유압펌프
정답 확인

정답 ④

40번
공압 실린더는 간이자동화장치로 핸들링(handling)에 많이 활용 된다. 공압단동 실린더의 용도가 아닌 것은?
  1. ① 클램핑
  2. ② 프레싱
  3. ③ 이젝팅
  4. ④ 로터링
정답 확인

정답 ④

41번
압축공기 중에 기름이 혼입되는 것을 방지하여 깨끗한 공 기를 필요로 하는 곳에 사용되는 압축기는?
  1. ① 피스톤 압축기
  2. ② 격판 압축기
  3. ③ 스크루 압축기
  4. ④ 베인 압축기
정답 확인

정답 ②

42번
다음 중 기계적 에너지를 유압 에너지로 바꾸는 유압기기 는?
  1. ① 공기압축기
  2. ② 유압 펌프
  3. ③ 오일 탱크
  4. ④ 유망제어 밸브
정답 확인

정답 ②

43번
아래 그림에서 다음과 같은 조건이 주어졌을 때, F1의 힘 의 크기는 얼마로 해야 하는가? (단, A1 = 100 cm2, A2 = 1000 cm2, F2 = 2000 N)
생산자동화기능사 2007년 1회 43번 문제 그림
  1. ① 200 N
  2. ② 400 N
  3. ③ 20000 N
  4. ④ 40000 N
정답 확인

정답 ①

44번
압력변동에 대하여 유량을 일정하게 유지시키는 밸브는?
  1. ① 가변 스로들밸브
  2. ② 압력 보상형 유량제어밸브
  3. ③ 카운터 밸런스밸브
  4. ④ 파일럿 제어밸브
정답 확인

정답 ②

45번
시간지연 밸브의 구성요소와 관계없는 것은?
  1. ① 압력 증폭기
  2. ② 공기 탱크
  3. ③ 3방향 2위치 방향제어 밸브
  4. ④ 속도조절 밸브
정답 확인

정답 ①

46번
전기-공압 제어계의 구성요소 중에서 신호입력요소에 해당 되는 것은?
  1. ① 전기모터
  2. ② 전자계전기
  3. ③ 전자방향제어 밸브
  4. ④ 리밋스위치
정답 확인

정답 ④

47번
시간을 지연시켜 접점을 개폐하는 제어기기는?
  1. ① 타이머
  2. ② 근접센서
  3. ③ 전자계전기
  4. ④ 리밋스위치
정답 확인

정답 ①

48번
다음 중 측정대상 물체와 직접 접촉을 하여 위치를 검출하 는 스위치는?
  1. ① 리밋스위치
  2. ② 광전스위치
  3. ③ 근접스위치
  4. ④ 초음파스위치
정답 확인

정답 ①

49번
PLC의 특징이 아닌 것은?
  1. ① 컴퓨터와 정보를 교환할 수 있다.
  2. ② 산술연산, 비교연산, 데이터처리는 할 수 없다.
  3. ③ 시스템의 진행상황과 내부 논리상황을 감시할 수 있다.
  4. ④ 계전기, 카운터, 타이머 등의 기능에 대한 프로그램 작 성이 가능하다.
정답 확인

정답 ②

50번
도형기반 언어로 현재 널리 사용되는 PLC 언어는?
  1. ① 니모닉 방식
  2. ② 래더도 방식
  3. ③ 플로차트 방식
  4. ④ 타임차트 방식
정답 확인

정답 ②

51번
다음 중 검출용 스위치로 사용하기 어려운 것은?
  1. ① 리밋스위치
  2. ② 액면스위치
  3. ③ 광전스위치
  4. ④ 유지형 수동스위치
정답 확인

정답 ④

52번
되먹임 제어계에서 제어대상으로부터 나오는 출력을 측정 하여 기준입력과 비교될 수 있게 하는 장치를 무엇이라 하 는가?
  1. ① 제어요소
  2. ② 조작부
  3. ③ 제어대상
  4. ④ 검출부(되먹임 요소)
정답 확인

정답 ④

53번
다음 중 유도형 센서(고주파 발진형 근접 스위치)가 검출 할 수 없는 물질은?
  1. ① 구리
  2. ② 황동
  3. ③ 철
  4. ④ 플라스틱
정답 확인

정답 ④

54번
로봇의 구동 요소 중에서 피드백 신호 없이 구동축의 정밀 한 위치제어가 가능한 것은?
  1. ① 스테핑 모터
  2. ② DC 모터
  3. ③ 공압 구동장치
  4. ④ 유압 구동장치
정답 확인

정답 ①

55번
자동화 시스템의 작업 요소별 구성요소에서 가공, 조립, 검사 등의 작업을 위해서 일강을 요구되는 위치에 정확히 위치시키고, 필요한 작업을 할 수 있도록 견고하게 교정시 켜 주는 기능을 가진 것은?
  1. ① 감시장치
  2. ② 제어장치
  3. ③ 치공구
  4. ④ 창고 시스템
정답 확인

정답 ③

56번
추종제어에 대한 설명으로 옳은 것은?
  1. ① 정해진 시간에 따라 순차적으로 제어
  2. ② 목표값이 시간적으로 변화하지 않는 제어
  3. ③ 목표값이 시간적으로 임의로 변하는 경우의 제어
  4. ④ 목표값의 변화가 미리 정하여져 있어 그 정하여진 대로 변화하는 것
정답 확인

정답 ③

57번
다음 중 리드 스위치의 구비 조건으로 알맞지 않은 것은?
  1. ① 가스, 수분 등 외부 환경의 영향에도 안정되게 동작하 여야 한다.
  2. ② 소형 경량이며 값이 싸야 한다.
  3. ③ ON/OFF 동작시간이 느리며 수명이 길어야 한다.
  4. ④ 접점은 내식, 내마열성이 우수하고 개폐동작이 안정하 여야 한다.
정답 확인

정답 ③

58번
PLC 출력부에 사용하는 출력의 종류가 아닌 것은?
  1. ① 고속카운터 유닛
  2. ② 위치결정 유닛
  3. ③ 아날로그 출력 유닛
  4. ④ 릴레이 출력
정답 확인

정답 ①

59번
'작업의 전부 또는 일부를 사람이 직접 조작하지 않고 컴 퓨터 시스템 동물 이용한 기계장치에 의하여 자동적으로 작동하도록 하는 것' 을 무엇이라 정의하는가?
  1. ① 자동화(automation)
  2. ② 기계화(mechanization)
  3. ③ 제어(control)
  4. ④ 수치제어선반(CNC)
정답 확인

정답 ①

60번
다음 중 프로세스 제어의 제어량으로 적합하지 않는 것은?
  1. ① 압력
  2. ② 온도
  3. ③ 농도
  4. ④ 회전속도 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
