생산자동화기능사 2013년 1회 기출문제

2013-10-12 시행 · 52문항

이 회차 문제 풀기 →
1번
CNC 선반에서 내, 외경 황삭 사이클에 적용되는 G 코드 는?
  1. ① G71
  2. ② G90
  3. ③ G94
  4. ④ G98
정답 확인

정답 ①

4번
나사의 접시머리가 들어갈 구멍을 가공하는 것으로서 구멍 의 일단을 원추형으로 확대하는 작업은?
  1. ① 카운터 싱킹
  2. ② 스폿 페이싱
  3. ③ 카운터 보링
  4. ④ 탭핑
정답 확인

정답 ①

5번
절삭유의 구비조건으로 틀린 것은?
  1. ① 방청, 방식성이 좋을 것
  2. ② 인화점, 발화점이 낮을 것
  3. ③ 냉각성이 충분할 것
  4. ④ 장시간 사용해도 변질하지 않을 것
정답 확인

정답 ②

6번
옆에 있는 작업자가 감전이 되었을 때 우선 처리해야 할 안 전조치 방법은?
  1. ① 환자의 상태를 확인한다.
  2. ② 물을 부어 몸을 차게 한다.
  3. ③ 인공호흡을 시킨다.
  4. ④ 스위치(전원)을 끊어야 한다.
정답 확인

정답 ④

7번
선반 가공에서 대형이고 형상이 복잡한 가공물을 고정할 때 사용하는 방법은?
  1. ① 방진구에 의한 방법
  2. ② 맨드릴에 의한 방법
  3. ③ 파이프 센터에 의한 방법
  4. ④ 면판에 의한 방법
정답 확인

정답 ④

8번
결합도가 높은 숫돌에서 알루미늄 같은 연한 금속을 연삭할 때 가장 많이 나타나는 현상은?
  1. ① 드레싱
  2. ② 트루잉
  3. ③ 무딤
  4. ④ 눈 메움
정답 확인

정답 ④

9번
주철제 랩으로 경화강을 래핑할 때 사용하는 래핑액은?
  1. ① 유류
  2. ② 물
  3. ③ 그리스
  4. ④ 플라스틱
정답 확인

정답 ①

10번
지름이 120mm, 길이가 300mm인 탄소강의 봉을 초경합 금 바이트로 절삭 깊이 1.8mm, 이송 0.35mm, 회전수 398r/min(=rpm)의 조건으로 선반 가공할 때, 절삭속도는 몇 m/min 인가?
  1. ① 375
  2. ② 150
  3. ③ 2.245
  4. ④ 0.437
정답 확인

정답 ②

11번
다음 선의 종류 중에서 선이 중복되는 경우 가장 우선하여 그려야 하는 것은?
  1. ① 외형선
  2. ② 중심선
  3. ③ 숨은선
  4. ④ 치수보조선
정답 확인

정답 ①

12번
가공 방법의 표시 방법 중 M은 어떤 가공법인가?
  1. ① 선반 가공
  2. ② 밀링 가공
  3. ③ 평삭 가공
  4. ④ 주조
정답 확인

정답 ②

13번
기계 제도에서 굵은 1점 쇄선을 사용하는 경우로 가장 적 합한 것은?
  1. ① 대상물의 보이는 부분의 겉모양을 표시하기 위하여 사 용한다.
  2. ② 치수를 기입하기 위하여 사용한다.
  3. ③ 도형의 중심을 표시하기 위하여 사용한다.
  4. ④ 특수한 가공 부위를 표시하기 위하여 사용한다.
정답 확인

정답 ④

14번
그림과 같은 기하공차 기입틀에서 첫째구획에 들어가는 내 용은?
생산자동화기능사 2013년 1회 14번 문제 그림
  1. ① 공차값
  2. ② MMC 기호
  3. ③ 공차의 종류 기호
  4. ④ 데이텀을 지시하는 문자 기호
정답 확인

정답 ③

18번
KS 기어 제도의 도시방법 설명으로 올바른 것은?
  1. ① 잇봉우리원은 가는 실선으로 그린다.
  2. ② 피치원은 가는 1점 쇄선으로 그린다.
  3. ③ 이골원은 가는 2점 쇄선으로 그린다.
  4. ④ 잇줄방향은 보통 2개의 가는 1점 쇄선으로 그린다.
정답 확인

정답 ②

20번
공유압 기호에서 기호의 표시방법과 해석에 관한설명으로 틀린 것은?
  1. ① 기호는 기기의 실제 구조를 나타내는 것은 아니다.
  2. ② 기호는 원칙적으로 통상의 운휴상태 또는 기능적인 중 립 상태를 나타낸다.
  3. ③ 숫자를 제외한 기호 속의 문자는 기호의 일부분이다.
  4. ④ 기호는 압력, 유량 등의 수치 또는 기기의 설정값을 표 시하는 것이다.
정답 확인

정답 ④

21번
안지름이 20cm, 피스톤 속도가 5m/sec일 때 필요한 유량 은 분당 몇 L/min인가?
  1. ① 314
  2. ② 500
  3. ③ 132
  4. ④ 157
정답 확인

정답 ④

22번
다음 안전제어 및 검사기능 등에 사용되는 AND 밸브로 가 장 적합한 것은?
  1. ① 체크 밸브
  2. ② 셔틀 밸브
  3. ③ 2압 밸브
  4. ④ 시퀀스 밸브
정답 확인

정답 ③

23번
다음 중 유압 작동유의 구비조건이 아닌 것은?
  1. ① 비압축성이어야 한다.
  2. ② 열을 방출시키지 않아야 한다.
  3. ③ 장시간 사용하여도 화학적으로 안정하여야 한다.
  4. ④ 적절한 점도가 유지되어야 한다.
정답 확인

정답 ②

24번
다음 중 압력제어밸브에 속하지 않는 것은?
  1. ① 감압 밸브
  2. ② 시퀀스 밸브
  3. ③ 릴리프 밸브
  4. ④ 교축 밸브
정답 확인

정답 ④

25번
공압실린더의 공급되는 공기의 유량을 제어하는 방식을 무 엇이라 하는가?
  1. ① 미터아웃방식
  2. ② 미터인방식
  3. ③ 블리드온방식
  4. ④ 블리드오프방식
정답 확인

정답 ②

26번
유압 동력부 펌프의 송출압력이 60kgf/cm2이고, 송출유량 이 30L/min일 때 펌프 동력은 몇 kW인가?
  1. ① 2.94
  2. ② 3.94
  3. ③ 4.49
  4. ④ 5.49
정답 확인

정답 ①

27번
유압 펌프 중에서 비용적형 펌프에 해당하는 것은?
  1. ① 터빈 펌프
  2. ② 기어 펌프
  3. ③ 베인 펌프
  4. ④ 피스톤 펌프
정답 확인

정답 ①

28번
공압장치를 구성하는 요소 가운데 공기 중의 먼지나 수분 을 제거하는 목적으로 사용되는 것은?
  1. ① 공기 압축기
  2. ② 애프터 쿨러
  3. ③ 공기 탱크
  4. ④ 공기 필터
정답 확인

정답 ④

29번
공기압축기의 종류 중 터보형 압축기는?
  1. ① 베인식
  2. ② 나사식
  3. ③ 피스톤식
  4. ④ 원심식
정답 확인

정답 ④

30번
다음 실린더의 종류에 대한 설명 중 잘못된 것은?
  1. ① 양 로드형 실린더 : 양방향 같은 힘을 낼 수 있다.
  2. ② 충격 실린더 : 빠른속도(7~10m/s)를 얻을 때 사용된 다.
  3. ③ 탠덤 실린더 : 다단튜브형 로드를 가져 긴 행정에 사용 된다.
  4. ④ 쿠션 내장형 실린더 : 스트로크 끝부분의 충격이 완화 되어야 할 때 사용된다.
정답 확인

정답 ③

31번
다음 중 AND 회로의 논리식으로 맞는 것은?
  1. ① SL=PB1·PB2
  2. ② SL=PB1+PB2
  3. ③ SL=PB1÷PB2
  4. ④ SL=PB1-PB2
정답 확인

정답 ①

32번
무인 반송차는 공장 바닥면에 자성도료로 칠해진 반송 경 로나 바닥 밑에 설치된 유도용 전선 등과 신호를 주고 받 으면서 공작물, 공구, 고정구 등의 일감을 반송하는 대차 인데 무인 반송차의 특징에 해당되지 않는 것은?
  1. ① 레이아웃의 자유도가 작다.
  2. ② 충돌, 추돌 회피 등 자기제어가 가능하다.
  3. ③ 정지 정밀도를 확보할 수 있다.
  4. ④ 자기진단과 컴퓨터 교신이 가능하다.
정답 확인

정답 ①

33번
어떤 시스템의 가열히터가 전압 100V, 소비전력 500W일 때 저항의 값은 얼마인가?
  1. ① 5Ω
  2. ② 0.2Ω
  3. ③ 10Ω
  4. ④ 20Ω
정답 확인

정답 ④

34번
다음 중 되먹임제어에서 꼭 있어야 할 장치는?
  1. ① 응답속도를 빠르게 하는 장치
  2. ② 안정도를 좋게 하는 장치
  3. ③ 응답속도를 느리게 하는 장치
  4. ④ 입력과 출력을 비교하는 장치
정답 확인

정답 ④

35번
PLC회로도 프로그램 방식 중 접점의 동작 상태를 회로도 상에서 모니터링 할 수 있는 것은?
  1. ① 명령어 방식
  2. ② 블록선도 방식
  3. ③ 래더도 방식
  4. ④ 플로차트 방식
정답 확인

정답 ③

36번
목표값이 시간에 따라 변하며, 이 변화하는 목표값에 제어 량을 추종하도록 하는 되먹임제어를 무엇이라 하는가?
  1. ① 정치제어 (Constant-value Control)
  2. ② 추종제어 (Follow-up Control)
  3. ③ 공정제어 (Process Control)
  4. ④ 자동조정 (Automatic Regulation)
정답 확인

정답 ②

37번
센서용 검출 변환기에서 제백효과 (Seebeck Effect)를 이 용한 것은 어느 것인가?
  1. ① 압전형
  2. ② 열기전력형
  3. ③ 광전형
  4. ④ 전기화학형
정답 확인

정답 ②

38번
자동화시스템의 주요 3요소에 속하지 않는 것은?
  1. ① 입력부
  2. ② 출력부
  3. ③ 전원부
  4. ④ 제어부
정답 확인

정답 ③

39번
PLC 시스템에서 교류 부하용 무접점 출력으로 사용되는 반도체로 가장 적합한 것은?
  1. ① 트랜지스터
  2. ② 다이액
  3. ③ 트라이액
  4. ④ 릴레이
정답 확인

정답 ③

40번
다양한 제품수요의 변화에 대처할 수 있도록 가공공정의 변환이 용이하도록 한 자동화시스템으로서 유연생산시스 템을 의미하는 것은?
  1. ① CAE
  2. ② LCA
  3. ③ FMA
  4. ④ FMS
정답 확인

정답 ④

41번
폐회로 제어시스템의 오차에 대한 식으로 옳은 것은?
  1. ① 오차=목표값-실제값
  2. ② 오차=외란+실제값
  3. ③ 오차=제어출력+에너지
  4. ④ 오차=외란+제어출력
정답 확인

정답 ①

42번
어떤 신호가 입력되어 출력 신호가 발생한 후에는 입력 신 호가 제거되어도 그 때의 출력 상태를 계속 유지하는 제어 방법은?
  1. ① 파일럿 제어
  2. ② 메모리 제어
  3. ③ 조합 제어
  4. ④ 프로그램 제어
정답 확인

정답 ②

43번
자동화의 목적과 거리가 가장 먼 것은?
  1. ① 생산성이 향상된다.
  2. ② 제품의 품질이 균일화되어 불량품이 감소한다.
  3. ③ 적정한 작업 유지를 위한 원자재, 연료 등이 증가한다.
  4. ④ 위험한 사고의 방지가 가능하다.
정답 확인

정답 ③

44번
로봇 운전에 대한 안전사항으로 틀린 것은?
  1. ① 로봇을 가동시키기 전에 작업 반경 내에 사람이 없는지 확인한다.
  2. ② 로봇의 가반 중량은 추천사항이므로 약간 넘겨도 괜찮 다.
  3. ③ 로봇의 동작상태가 불안하면 일단 비상스위치를 누른 다.
  4. ④ 로봇의 작업 범위에는 위험 표지판을 설치한다.
정답 확인

정답 ②

45번
다음 산업용 로봇의 입력 정보 교시에 따른 분류가 아닌 것은?
  1. ① 가변 시퀀스 로봇
  2. ② 수치제어 로봇
  3. ③ 다관절 로봇
  4. ④ 적응제어 로봇
정답 확인

정답 ③

46번

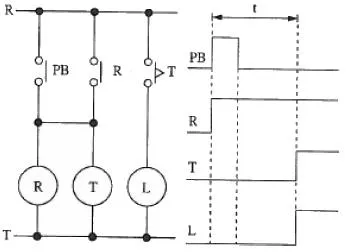

아래 회로도와 타임차트는 무엇을 나타내는가?
생산자동화기능사 2013년 1회 46번 문제 그림
  1. ① 지연 동작 회로
  2. ② 정지 우선 회로
  3. ③ 인터록 회로
  4. ④ 일정시간 동작 회로
정답 확인

정답 ①

47번
회로의 종류 중 외부신호접점이 닫혀있는 동안 타이머가 접점의 개폐를 반복하는 회로로 교통신호기 등 일정의 동 작을 반복하는 장치에 이용하는 회로는?
  1. ① 펄스 발생회로
  2. ② 플리커 회로
  3. ③ 플립플롭회로
  4. ④ 인터록회로
정답 확인

정답 ②

48번
누전차단기의 사용상 주의사항에 관한 설명으로 옳지 않은 것은?
  1. ① 테스트 버튼을 눌러 작동상태를 확인한다.
  2. ② 전원측과 부하측의 단자를 올바르게 설치한다.
  3. ③ 진동과 충격이 많은 장소에 설치하여도 무관하다.
  4. ④ 누전 검출부에 반도체를 사용하기 때문에 정격전압을 사용한다.
정답 확인

정답 ③

49번
외부의 입력에 의하여 릴레이 작동 후 릴레이의 a접 점을 통하여 회로를 유지시켜, 입력을 제거하여도 계속 작동되 는 시퀀스 회로는?
  1. ① On 회로
  2. ② 타이머 회로
  3. ③ 자기유지 회로
  4. ④ On/Off 릴레이 회로
정답 확인

정답 ③

50번
외부의 힘(외력)이 없을 때는 닫혀 있다가 외력이 가해지 면 열리는 접점은?
  1. ① a접점
  2. ② b접점
  3. ③ c접점
  4. ④ e접점
정답 확인

정답 ②

51번
출력의 한 곳은 전압이 나오고(1이 되고), 다른 곳은 전압 이 나오지 않으며(0이 되며), 입력신호에 의하여 상태가 바뀌는 회로로서 입력신호가 제거된 후에도 그 상태를 유 지하는 회로는?
  1. ① 플립플롭 회로
  2. ② 자기유지 회로
  3. ③ 심호검출 회로
  4. ④ 직렬신호 회로
정답 확인

정답 ①

52번
JK플립플롭의 J단자와 K단자를 한 개의 단자로 묶어 한 개의 입력으로 만든 것을 무엇이라 하는가?
  1. ① T 플립플롭
  2. ② D 플립플롭
  3. ③ 마스터-슬래이브 플립플롭
  4. ④ RS 플립플롭
정답 확인

정답 ①

54번
다음 논리회로는 무엇을 나타낸 것인가?
생산자동화기능사 2013년 1회 54번 문제 그림
  1. ① OR 회로
  2. ② AND 회로
  3. ③ NOR 회로
  4. ④ NAND 회로
정답 확인

정답 ④

55번
입력신호에 대한 출력 신호를 비교하는 제어방식은?
  1. ① 오픈 루프제어
  2. ② On/Off 제어
  3. ③ 불완전 제어
  4. ④ 되먹임 제어
정답 확인

정답 ④

56번
다음 그림은 무슨 회로인가?
생산자동화기능사 2013년 1회 56번 문제 그림
  1. ① 인터록 회로
  2. ② 시간지연 회로
  3. ③ 순차동작 회로
  4. ④ 자기유지 회로
정답 확인

정답 ③

57번
시퀀스제어에서 문자 기호와 그 해당 용어 및 명칭으로 틀 린 것은? (문제 오류로 실제 시험에서는 2, 4번이 정답처 리 되었습니다. 여기서는 2번을 누르면 정답 처리 됩니다.)
  1. ① OPM : 조작용 전동기
  2. ② LVS : 나이프 스위치
  3. ③ COS : 전환 스위치
  4. ④ MC : 배선용 차단기
정답 확인

정답 ②

58번
다음 시퀀스제어 회로도의 동작설명으로 옳은 것은? (단, GL은 녹색램프이고, RL은 적색램프이다)
  1. ① R과 T에 전원만 넣으면 녹색 램프가 켜진다.
  2. ② R과 T에 전원만 넣으면 적색 및 녹색 램프가 동시에 켜진다.
  3. ③ Pb-on 스위치를 누르는 동안만 녹색 램프가 켜진다.
  4. ④ Pb-on 스위치를 한 번만 눌렀다 놓아도 녹색램프는 켜 진 상태로 유지된다.
정답 확인

정답 ④

59번
다음 불 대수 중에서 옳지 않은 것은?
  1. ① 1 + A = 1
  2. ② Aㆍ1 = A
  3. ③ 0ㆍA = 1
  4. ④ AㆍA = A
정답 확인

정답 ③
