생산자동화기능사 2015년 1회 기출문제

2015-04-04 시행 · 57문항

이 회차 문제 풀기 →
1번
폭이 좁고 길이가 긴 가공물의 줄 작업 방법은?
  1. ① 직진법
  2. ② 사진법
  3. ③ 병진법
  4. ④ 후진법
정답 확인

정답 ③

2번
연삭숫돌의 결합도가 가장 높은 것은?
  1. ① E.F.G
  2. ② M.N.O
  3. ③ P.Q.R
  4. ④ U.W.Z
정답 확인

정답 ④

3번
기어 세이빙에 대한 설명으로 옳은 것은?
  1. ① 절삭된 기어를 열처리하는 것
  2. ② 절삭된 기어를 고정밀도로 다듬는 것
  3. ③ 기어 절삭 공구를 다듬는 것
  4. ④ 특수 기어를 가공하는 것
정답 확인

정답 ②

4번
드릴가공의 종류가 아닌 것은?
  1. ① 보링
  2. ② 리밍
  3. ③ 맨드릴
  4. ④ 카운터 싱킹
정답 확인

정답 ③

5번
밀링머신에서 커터의 지름이 200mm이고, 한 날당 이송이 0.3mm, 커터의 날수가 8개, 회전수를 500rpm으로 할 때, 절 삭속도는 약 몇m/min인가?
  1. ① 287.5
  2. ② 314.2
  3. ③ 345.3
  4. ④ 378.6
정답 확인

정답 ②

6번
공작기계의 기본 운동이 아닌 것은?
  1. ① 절삭 운동
  2. ② 공작물 착탈 운동
  3. ③ 위치조정 운동
  4. ④ 이송 운동
정답 확인

정답 ②

7번
수평밀링으로 공작물에 V홈과 각도가 주어진 경사면을 가공 할 때 가장 적합한 커터는?
  1. ① 총형 밀링 커터
  2. ② 양각 커터
  3. ③ 엔드밀
  4. ④ 평면 커터
정답 확인

정답 ②

8번
브로칭 가공법에 대한 설명 중 옳은 것은?
  1. ① 소량 주문생산에 적합한 가공법이다.
  2. ② 하나의 절삭날에 의한 가공법이다.
  3. ③ 인발 또는 압입하여 절삭 작업하는 가공법이다.
  4. ④ 연삭입자에 의한 가공법이다.
정답 확인

정답 ③

9번
일반적으로 기차바퀴처럼 지름이 크고, 길이가 짧은 공작물의 가공에 가장 적합한 선반은?
  1. ① 탁상 선반
  2. ② 터릿 선반
  3. ③ 정면 선반
  4. ④ 모방 선반
정답 확인

정답 ③

10번
밀링 주축의 회전운동을 직선 왕복운동으로 변환하여 가공 물 안지름에 키 홈을 가공할 수 있는 부속장치는?
  1. ① 슬로팅 장치
  2. ② 인발 장치
  3. ③ 래크 절삭 장치
  4. ④ 수직 밀링 장치
정답 확인

정답 ①

11번
다음 그림과 같이 실제 형상을 찍어내는 나타내는 스케치 방법을 무엇이라 하는가?
  1. ① 프리 핸드법
  2. ② 프린터 법
  3. ③ 직접 본뜨기법
  4. ④ 간접 본뜨기법
정답 확인

정답 ②

12번
맞물리는 한쌍 기어의 도시에서 맞물림부의 이끝원을 그리 는 선은?
  1. ① 굵은 실선
  2. ② 가는 실선
  3. ③ 2점 쇄선
  4. ④ 숨은 선
정답 확인

정답 ①

13번
도면에 사용하는 치수보조기호를 설명한 것으로 틀린 것은?
  1. ① R : 반지름
  2. ② C : 30℃모떼기
  3. ③ Sø: 구의 지름
  4. ④ □ : 정사각형의 한변의 길이
정답 확인

정답 ②

15번
스프링을 제도하는 내용으로 틀린 것은?
  1. ① 특별한 단서가 없는 한 왼쪽 감기로 도시
  2. ② 원칙적으로 하중이 걸리지 않은 상태로 제도
  3. ③ 간략도로 표시하고 필요한 사항은 요목표에 기입
  4. ④ 코일의 중간 부분을 생략할 때는 가는 1점 쇄선으로 도 시
정답 확인

정답 ①

16번
그림에서 기준 치수 ø50 구멍의 최대실체치수(MMS)는 얼마 인가?
  1. ① ø49.7
  2. ② ø49.8
  3. ③ ø50
  4. ④ ø50.2
정답 확인

정답 ②

17번
동일부위에 중복되는 선의 우선순위가 높은 것부터 낮은 것 으로 순서대로 나열한 것은?
  1. ① 중심선 → 외형선 → 절단선 → 숨은선
  2. ② 외형선 → 중심선 → 숨은선 → 절단선
  3. ③ 외형선 → 숨은선 → 중심선 → 절단선
  4. ④ 외형선 → 숨은선 → 절단선 → 중심선
정답 확인

정답 ④

19번
그림과 같은 도면에 지시한 기하공차의 설명으로 가장 옳은 것은?
생산자동화기능사 2015년 1회 19번 문제 그림
  1. ① 원통의 축선은 지름 0.02mm의 원통 내에 있어야 한다.
  2. ② 지시한 표면은 0.02mm만큼 떨어진 2개의 평면 사이에 있어야 한다.
  3. ③ 임의의 축직각 단면에 있어서의 바깥둘레는 동일 평면 위에서 0.02mm만큼 떨어진 두 개의 동심원 사이에 있 어야 한다.
  4. ④ 대상으로 하고 있는 면은 0.02mm만큼 떨어진 2개의 직 선 사이에 있어야 한다.
정답 확인

정답 ③

20번
기하공차 기호 중 자세공차 기호는?
  1. ① ◎
  2. ② ○
  3. ③ //
  4. ④ ⌓
정답 확인

정답 ③

21번
다른 유압 모터에 비해 구조가 간단하고, 내구성이 우수하 여 건설용 기계를 비롯하여 광범위하게 이용되는 유압 모터 는?
  1. ① 기어형 유압 모터
  2. ② 베인형 유압 모터
  3. ③ 액셜 피스톤형 유압 모터
  4. ④ 레이디얼 피스톤형 유압 모터
정답 확인

정답 ①

22번
다음 중 유압의 장점이 아닌 것은?
  1. ① 무단 변속이 가능하다.
  2. ② 먼지나 이물질에 민감하다.
  3. ③ 윤활성 및 방청성이 우수하다.
  4. ④ 제어가 쉽고 조작이 간단하다.
정답 확인

정답 ②

23번
유압장치의 기본적인 구성요소가 아닌 것은?
  1. ① 유압 펌프
  2. ② 오일 탱크
  3. ③ 에어 컴프레셔
  4. ④ 유압 액추에이터
정답 확인

정답 ③

24번
관내에 흐르는 유체는 레이놀즈 수에 따라 층류와 난류로 구별된다. 레이놀즈 수의 일반적인 특성의 설명으로 틀린 것은? (단, 로 정의하고 U는 평균유속 L은 전단층의 폭이나 두께이다.)
생산자동화기능사 2015년 1회 24번 문제 그림
  1. ① 레이놀즈 수가 103 보다 큰 경우 난류이다.
  2. ② 레이놀즈 수가 10 보다 작을 경우 층류이다.
  3. ③ 레이놀즈 수가 무한으로 갈수록 레이놀즈 수의 영향이 많다.
  4. ④ 레이놀즈 수가 1보다 작은 경우 고점성 층류 creeping 운동이 발생한다.
정답 확인

정답 ③

25번
대기압이 760mmHg 일 때 공기저장 탱크의 압력계가 7 kgf/cm2 이다. 탱크의 절대압력(kgf/cm2)은 약 얼마인가?
  1. ① 5
  2. ② 7
  3. ③ 8
  4. ④ 10
정답 확인

정답 ③

26번
공기압 조정 유닛(air service unit)의 구성 요소가 아닌 것 은?
  1. ① 윤활기(lubricator)
  2. ② 공기필터(air filter)
  3. ③ 압력제한밸브(pressure limiting valve)
  4. ④ 압력공기조절기(pressure regulating valve)
정답 확인

정답 ③

27번
공기압 장치의 습동부에 충분한 윤활유를 공급하여 움직이 는 부분의 마찰력을 감소시키는데 사용하는 공압 기기는?
  1. ① 공기 냉각기
  2. ② 공기 필터
  3. ③ 공기 건조기
  4. ④ 윤활기
정답 확인

정답 ④

28번
다음 중 유압 펌프에 속하지 않는 것은?
  1. ① 기어 펌프
  2. ② 베인 펌프
  3. ③ 에어 펌프
  4. ④ 피스톤 펌프
정답 확인

정답 ③

29번
다음 중 회로의 최고 압력을 제어하는 밸브로써 유압 시스 템 내의 최고 압력을 유지시켜주는 밸브는?
  1. ① 유체 퓨즈
  2. ② 릴리프 밸브
  3. ③ 시퀀스 밸브
  4. ④ 스로틀 밸브
정답 확인

정답 ②

30번
아래 그림에서 다음과 같은 조건이 주어졌을 때, F1의 힘의 크기는? (단, A1=100cm2, A2=1000cm2, F2=2000N이다.)
생산자동화기능사 2015년 1회 30번 문제 그림
  1. ① 200N
  2. ② 400N
  3. ③ 2000N
  4. ④ 4000N
정답 확인

정답 ①

31번
자동제어의 장점으로 옳지 않은 것은?
  1. ① 생산원가를 줄일 수 있다.
  2. ② 품질을 균일화시킬 수 있다.
  3. ③ 생산 설비의 수명이 짧아진다.
  4. ④ 생산량을 증대시킬 수 있다.
정답 확인

정답 ③

32번
되먹임 제어에서 목표값과 다르게 제어량을 변화시키는 요 소는?
  1. ① 조작량
  2. ② 검출요소
  3. ③ 외란
  4. ④ 제어요소
정답 확인

정답 ③

33번
산업용 다관절 로봇이 3차원 공간에서 임의의 위치와 방향 에 있는 물체를 잡는데 필요한 자유도는?
  1. ① 1
  2. ② 3
  3. ③ 5
  4. ④ 6
정답 확인

정답 ④

34번
PLC의 기능이 아닌 것은?
  1. ① 시퀀스 처리기능
  2. ② 솔리드 모델링 기능
  3. ③ 타이머와 카운터 기능
  4. ④ 입·출력 데이터 처리기능
정답 확인

정답 ②

35번
b 접점에 대한 설명으로 옳은 것은?
  1. ① 조작하고 있는 동안에만 열리는 접점
  2. ② 조작하고 있는 동안에만 닫히는 접점
  3. ③ 조작하고 있는 동안 1 스캔 동안 열리는 접점
  4. ④ 조작하고 있는 동안 1 스캔 동안 닫히는 접점
정답 확인

정답 ①

36번
IEC(국제 전기 표준 회의)에서 제정된 표준화된 PLC 프로그 래밍 언어 중 그래픽으로 표현되는 프로그래밍 언어가 아닌 것은?
  1. ① LD
  2. ② IL
  3. ③ FBD
  4. ④ SFC
정답 확인

정답 ②

37번
어떤 대상물의 현재 상태를 사람이 원하는 상태로 조절하는 것은?
  1. ① 제어
  2. ② 제어량
  3. ③ 제어대상
  4. ④ 제어명령
정답 확인

정답 ①

38번

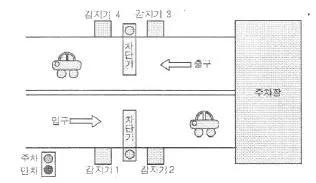

다음 그림과 같은 주차장 관리 프로그램을 PLC를 이용하여 제작하려고 할 때 출력요소는?
생산자동화기능사 2015년 1회 38번 문제 그림
  1. ① 주차 진입 상태 감지기
  2. ② 출차 진출 상태 감지기
  3. ③ 주차용 차단기 솔레노이드
  4. ④ 비상 정지시 정지하는 스위치
정답 확인

정답 ③

39번
FMS(Flexible Manufactring System)의 종류 중에서 특정한 부품을 가공하기 위해서 여러 공작기계를 집합해 놓은 것 은?
  1. ① FMM(Flexible Manufacturing Module)
  2. ② FMG(Flexible Manufacturing Group)
  3. ③ FPS(Flexible Production System)
  4. ④ FML(Flexible Manufacturing Line)
정답 확인

정답 ④

40번
전달함수를 설명한 것으로 틀린 것은?
  1. ① 선형 제어계에서만 정의 됨
  2. ② 정상상태의 주파수 응답을 나타냄
  3. ③ 비선형 제어계의 시간 응답 분석에 용이
  4. ④ 모든 초기 값을 0으로 했을 때 출력신호의 라플라스 변 환과 입력신호의 라플라스 변환과의 비
정답 확인

정답 ③

41번
일상생활에서 사용되는 엘리베이터, 자동판매기와 같이 정 해진 순서에 의해 제어되는 방식은?
  1. ① 시퀀스 제어
  2. ② ON/OFF 제어
  3. ③ 되먹임 제어
  4. ④ 프로세스 제어
정답 확인

정답 ①

42번
다음 중 제어량에 따른 제어계 분류가 아닌 것은?
  1. ① 서보 기구
  2. ② 정치 제어
  3. ③ 자동 조정
  4. ④ 프로세스 제어
정답 확인

정답 ②

43번
다음 진리표의 값과 일치하는 게이트는?
  1. ① AND 게이트
  2. ② OR 게이트
  3. ③ NAND 게이트
  4. ④ NOR 게이트
정답 확인

정답 ④

44번
문과 문틀에 자석과 스위치를 조합하여 방범용 제어기에 응 용되거나, 자동화 시스템의 실린더 위치 감지에 가장 많이 사용되는 비접촉식 장치는?
  1. ① 광전센서
  2. ② 리드 스위치
  3. ③ 정전용량형 센서
  4. ④ 초음파 센서
정답 확인

정답 ②

45번
스위치 개폐상태를 나타내는 정성적 제어로서 ON/OFF 두 종류의 상태를 불연속적으로 나타내는 신호는?
  1. ① 연속 신호
  2. ② 디지털 신호
  3. ③ 아날로그 신호
  4. ④ 이산시간 신호
정답 확인

정답 ②

46번
2입력 OR 게이트로 4입력 OR 게이트를 만들려고 한다. 몇 개의 2입력 OR 게이트가 필요한가?
  1. ① 1개
  2. ② 2개
  3. ③ 3개
  4. ④ 4개
정답 확인

정답 ③

47번
다음 불 대수식의 결과를 바르게 나타낸 것은?
생산자동화기능사 2015년 1회 47번 문제 그림
  1. ① 0
  2. ② 1
  3. ③ A
  4. ④ B
정답 확인

정답 ③

48번
시퀀스 제어의 유접점 회로 구성시 사용하는 8핀 릴레이의 a 접점, b 접점의 접점수는?
  1. ① 1a, 1b
  2. ② 2a, 2b
  3. ③ 3a, 3b
  4. ④ 4a, 4b
정답 확인

정답 ②

49번
직렬회로와 같은 기능을 하는 논리게이트는?
  1. ① OR
  2. ② AND
  3. ③ NOT
  4. ④ NAND
정답 확인

정답 ②

50번
유접점 제어방식과 비교하였을 때 무접점 제어방식의 장점 이 아닌 것은?
  1. ① 외형이 작다.
  2. ② 동작속도가 빠르다.
  3. ③ 수명이 반영구적이다.
  4. ④ 전기적 잡음에 강하다.
정답 확인

정답 ④

51번
그림과 같은 타임차트의 논리 게이트는?
생산자동화기능사 2015년 1회 51번 문제 그림
  1. ① AND
  2. ② OR
  3. ③ NOT
  4. ④ NOR
정답 확인

정답 ③

52번
계전기 문자기호 중 유지계전기를 의미하는 것은?
  1. ① BR
  2. ② GR
  3. ③ KR
  4. ④ PR
정답 확인

정답 ③

53번
2개 이상의 회로에서 한 회로가 동작하고 있을 때, 나머지 회로는 동작할 수 없도록 하는 회로는?
  1. ① 인터록 회로
  2. ② 순차동작 회로
  3. ③ 타이머 회로
  4. ④ 자기유지 회로
정답 확인

정답 ①

54번
입력을 제거해도 설정시간까지는 계속 출력을 내고 있다가 설정시간이 되면 작동이 정지되는 회로는?
  1. ① 순서회로
  2. ② 한시복귀회로
  3. ③ 인터록 회로
  4. ④ 자기유지회로
정답 확인

정답 ②

55번
A, B, C 가 논리변수일 때 논리대수식이 잘못된 것은?
  1. ① A · B = B · A
  2. ② A + B = B + A
  3. ③ (A + B) + C = A + (B + C)
  4. ④ A · (B + C) = (A + B) · (A + C)
정답 확인

정답 ④

56번
시퀀스 제어용 문자 기호 중 압력스위치에 해당하는 것은?
  1. ① PF
  2. ② PRS
  3. ③ PCT
  4. ④ SPS
정답 확인

정답 ②

58번
2개의 안정상태를 가지며, 입력에 따라 1bit의 상태를 기억 할 수 있는 회로는?
  1. ① 플립플롭
  2. ② 전가산기
  3. ③ 금지회로
  4. ④ AND GATE
정답 확인

정답 ①

59번
전자개폐기의 철심 진동과 가장 밀접한 관계가 있는 것은?
  1. ① 전자개폐기 주위의 습기가 낮다.
  2. ② 전자개폐기의 코일이 단락되었다.
  3. ③ 접촉단자에 정격전압 이상의 전압이 가해졌다.
  4. ④ 가동 철심과 고정 철심 접촉부위에 녹이 발생했다.
정답 확인

정답 ④

60번
검출용 스위치에 해당되지 않는 것은?
  1. ① 풋 스위치
  2. ② 근접 스위치
  3. ③ 광전 스위치
  4. ④ 리밋 스위치 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
