생산자동화기능사 2011년 1회 기출문제

2011-07-31 시행 · 56문항

이 회차 문제 풀기 →
1번
사인 바는 피측정물의 무엇을 측정하기에 적합한가?
  1. ① 나사 측정
  2. ② 길이 측정
  3. ③ 임의의 각 측정
  4. ④ 면 조도 측정
정답 확인

정답 ③

2번
보통선반의 심압대에 ø13mm 이상의 드릴을 고정하는데 사 용하는 도구는?
  1. ① 맨드릴
  2. ② 슬리브
  3. ③ 총형바이트
  4. ④ 앤드밀
정답 확인

정답 ②

3번
기계에서 발생하는 소음이나 진동 등과 같은 주위 환경에서 오는 오차 또는 자연 현상의 급변 등으로 생기는 오차는?
  1. ① 측정기의 오차
  2. ② 시차
  3. ③ 우연오차
  4. ④ 긴 물체의 휨에 의한 영향
정답 확인

정답 ③

4번
양두 그라인더에서 일감은 숫돌 차의 어느 곳에 대고 연삭을 하여야 하는가?
  1. ① 숫돌의 원주면
  2. ② 원통의 왼쪽 평면
  3. ③ 숫돌의 중심축
  4. ④ 원통의 오른쪽 평면
정답 확인

정답 ①

5번
가는 지름의 환봉재 또는 일정크기의 재료를 빠르게 중심을 찾아 고정하는 선반척은?
  1. ① 마그네틱 척(magnetic chuck)
  2. ② 콜릿척(collet chuck)
  3. ③ 단동척(independent chuck)
  4. ④ 벨척(bell chuck)
정답 확인

정답 ②

6번
숏 피닝 가공에서 피닝 효과에 영향을 미치는 주요 인자 3가 지는?
  1. ① 분사면적, 분사각, 분사시간
  2. ② 분사면적, 분사각, 분사속도
  3. ③ 분사각, 분사속도, 분사시간
  4. ④ 분사면적, 분사속도, 분사거리
정답 확인

정답 ②

7번
절삭 유제의 사용목적으로 틀린 것은?
  1. ① 절삭공구와 가공물의 마찰을 증가시켜 가공을 빠르게 한 다.
  2. ② 가공물을 냉각시켜, 절삭열에 의한 정밀도 저하를 방지한 다.
  3. ③ 공구의 마모를 줄이고, 윤활 및 세척작용을 한다.
  4. ④ 공구의 인선을 냉각시켜 공구의 경도저하를 방지한다.
정답 확인

정답 ①

8번
선반 작업시 안전사항으로 틀린 것은?
  1. ① 절삭 중에는 측정을 하지 않는다.
  2. ② 기계 위에 공구나 재료를 올려놓지 않는다.
  3. ③ 가공물이나 절삭공구의 장착은 정확히 한다.
  4. ④ 칩이 예리하므로 장갑을 끼고 작업한다.
정답 확인

정답 ④

9번
3차원 측정기의 구동부에 일반적으로 많이 사용되는 베어링 은?
  1. ① 공기 베어링
  2. ② 오일레스 베어링
  3. ③ 유니트 베어링
  4. ④ 니들 베어링
정답 확인

정답 ①

10번
WA 60 K m V 로 표시된 연삭숫돌에서 입자의 크기(입도) 를 나타내는 것은?
  1. ① WA
  2. ② 60
  3. ③ K
  4. ④ V
정답 확인

정답 ②

11번
기계제도에서 사용하는 치수기입 시 사용되는 기호와 그 설 명으로 틀린 것은?
  1. ① C : 45° 모따기
  2. ② ø : 지름
  3. ③ SR : 구의 반지름
  4. ④ ◇ : 정사각형
정답 확인

정답 ④

12번
구름베어링의 호칭번호가 6001 C2 P6으로 표시된 경우에 베어링의 안지름은 몇 mm 인가?
  1. ① 100
  2. ② 60
  3. ③ 12
  4. ④ 10
정답 확인

정답 ③

13번
기계제도에 사용하는 선의 분류에서 가는 실선의 용도가 아 닌 것은?
  1. ① 치수선
  2. ② 치수 보조선
  3. ③ 지시선
  4. ④ 외형선
정답 확인

정답 ④

14번
KS 나사 표시 방법에서 G 1/2 A로 기입된 기호의 올바른 해독은?
  1. ① 가스용 암나사로 인치 단위이다.
  2. ② 관용 평행 암나사로 등급이 A급이다.
  3. ③ 관용 평행 수나사로 등급이 A급이다.
  4. ④ 가스용 수나사로 인치 단위이다.
정답 확인

정답 ③

15번
재료 기호가 “SF340A”로 표시되었을 때 이 재료는 무엇인 가?
생산자동화기능사 2011년 1회 15번 문제 그림
  1. ① 탄소강 단강품
  2. ② 고속도 공구강
  3. ③ 합금 공구강
  4. ④ 소결 합금강
정답 확인

정답 ①

16번
축의 치수가 일 때 치수공차는 얼마인가?
  1. ① 0.02
  2. ② 0.03
  3. ③ 0.05
  4. ④ 0.07
정답 확인

정답 ④

18번
그림과 같은 도면에 지시한 기하공차의 설명으로 가장 옳은 것은?
생산자동화기능사 2011년 1회 18번 문제 그림
  1. ① 원통의 축선은 지름 0.02mm의 원통 내에 있어야 한다.
  2. ② 지시한 표면은 0.02mm 만큼 떨어진 2개의 평면 사이에 있어야 한다.
  3. ③ 임의의 축직각 단면에 있어서의 바깥둘레는 동일 평면 위에서 0.02mm 만큼 떨어진 두 개의 동심원 사이에 있 어야 한다.
  4. ④ 대상으로 하고 있는 면은 0.02mm 만큼 떨어진 2개의 동축 원통면 사이에 있어야 한다.
정답 확인

정답 ③

20번
투상도에서 특정 부분의 도형이 작기 때문에 그 부분을 상 세히 도시하거나 치수를 기입할 수 없을 때, 그 부분을 확 대하여 별도로 다른 곳에 상세하게 도시하는 것은?
  1. ① 보조 투상도
  2. ② 국부 투상도
  3. ③ 부분 확대도
  4. ④ 부분 투상도
정답 확인

정답 ③

21번
유압 기기에서 작동유의 기능에 대한 설명으로 가장 바르지 않는 것은?
  1. ① 압력 전달 기능
  2. ② 윤활 기능
  3. ③ 방청 기능
  4. ④ 필터 기능
정답 확인

정답 ④

22번
압축공기의 건조방식이 아닌 것은?
  1. ① 흡수식
  2. ② 흡착식
  3. ③ 냉동식
  4. ④ 가열식
정답 확인

정답 ④

23번
다음 중 유압유의 온도 변화에 대한 정도의 변화량을 표시 하는 것은?
  1. ① 밀도
  2. ② 점도지수
  3. ③ 비체적
  4. ④ 비중량
정답 확인

정답 ②

24번
포핏 밸브의 특징이 아닌 것은?
  1. ① 구조가 간단하여 먼지 등의 이물질의 영향을 잘 받지 않 는다.
  2. ② 짧은 거리에서 밸브를 개폐할 수 있다.
  3. ③ 밀봉효과가 좋고 복귀스프링이 파손되어도 공기압력으로 복귀된다.
  4. ④ 큰 변환 조작이 필요하고, 다 방향 밸브로 되면 구조가 단순하다.
정답 확인

정답 ④

25번
다음 중 어큐뮬레이터(축압기)의 용도로 적당하지 않은 것 은?
  1. ① 펌프 맥동 흡수
  2. ② 충격압력의 완충
  3. ③ 작동유 점도 향상
  4. ④ 유압 에너지 축적
정답 확인

정답 ③

26번
다음 중 공압 모터의 특징을 설명한 것으로 틀린 것은?
  1. ① 폭발의 위험이 있는 곳에서도 사용할 수 있다.
  2. ② 회전수, 토크를 자유로이 조절할 수 있다.
  3. ③ 과부하시 위험성이 없다.
  4. ④ 에너지 변환 효율이 높다.
정답 확인

정답 ④

27번
다음 중 공압장치의 특징이 아닌 것은?
  1. ① 동력전달 방법이 간단하다.
  2. ② 힘의 증폭이 용이하다.
  3. ③ 유압장치에 비해 응답성이 우수하다.
  4. ④ 에너지의 축적이 용이하다.
정답 확인

정답 ③

28번
다음 중 캐비테이션(공동현상)의 발생 원인으로 잘못된 것 은?
  1. ① 흡입 필터가 막히거나 급격히 유로를 차단한 경우
  2. ② 패킹부의 공기 흡입
  3. ③ 펌프를 정격속도 이하로 저속회전 시킬 경우
  4. ④ 과부하이거나 오일의 점도가 클 경우
정답 확인

정답 ③

29번
방향제어 밸브의 조작방식 중 기계조작 방식에 속하지 않는 것은?
  1. ① 플런저 방식
  2. ② 페달 방식
  3. ③ 롤러 방식
  4. ④ 스프링 방식
정답 확인

정답 ②

30번
편심 로터가 흡입과 배출구멍이 있는 하우징 내에서 회전하 는 형태의 압축기는?
  1. ① 피스톤 압축기
  2. ② 격판 압축기
  3. ③ 미끄럼 날개 회전 압축기
  4. ④ 축류 압축기
정답 확인

정답 ③

31번
자동화시스템의 주요 3요소에 속하지 않는 것은?
  1. ① 입력부
  2. ② 출력부
  3. ③ 제어부
  4. ④ 전원부
정답 확인

정답 ④

32번
다음 중 PLC제어 방식에 대한 설명으로 틀린 것은?
  1. ① 고장진단과 점검이 용이하다.
  2. ② 제어회로의 변경이 어렵다.
  3. ③ 산술, 비교연산과 데이터 처리가 가능하다.
  4. ④ 신뢰성이 높고 고속 동작이 가능하다.
정답 확인

정답 ②

33번
다음 중 조작용 스위치가 아닌 것은?
  1. ① 누름버튼 스위치
  2. ② 셀렉터 스위치
  3. ③ 로터리 스위치
  4. ④ 타이머
정답 확인

정답 ④

34번
일상생활에서 사용되는 엘리베이터, 자동판매기와 같이 정 해진 순서에 의해 제어되는 방식은?
  1. ① 시퀀스 제어
  2. ② ON 제어
  3. ③ 전압 제어
  4. ④ 되먹임 제어
정답 확인

정답 ①

35번
다음 중 로봇의 구동요소 중에서 피드백 신호 없이 구동축 의 정밀한 위치제어가 가능한 것은?
  1. ① 스테핑 모터
  2. ② DC 모터
  3. ③ 공압 구동장치
  4. ④ 유압 구동장치
정답 확인

정답 ①

36번
자동화시스템의 구성요소 중 서보모터(Servo Motor)는 주로 어디에 속하는가?
  1. ① 메카니즘(mechanism)
  2. ② 액추에이터(actuator)
  3. ③ 파워서플라이(power supply)
  4. ④ 센서(sensor)
정답 확인

정답 ②

37번
다음 중 기계적 위치, 방향, 자세 등을 제어량으로 하는 제 어는?
  1. ① 자동조정
  2. ② 서보기구
  3. ③ 시퀀스 제어
  4. ④ 프로세스 제어
정답 확인

정답 ②

38번
PLC의 프로그램 중 계전기 시퀀스도를 직접 기입 또는 표 시할 수 있는 장점 때문에 최근에 가장 많이 사용되며 프로 그램을 작성하면 사다리 모양이 되는 프로그램방식은 어느 것인가?
  1. ① 래더도 방식
  2. ② 명령어 방식
  3. ③ 논리도 방식
  4. ④ 논리식 방식
정답 확인

정답 ①

39번
어떤 신호가 입력되어 출력 신호가 발생한 후에는 입력 신 호가 제거되어도 그 때의 출력 상태를 계속 유지하는 제어 방법은?
  1. ① 파일럿 제어
  2. ② 메모리 제어
  3. ③ 프로그램 제어
  4. ④ 조합 제어
정답 확인

정답 ②

40번
다음 중 평상시 닫혀 있다고 해서 NC(normal closed) 접점 이라고 하는 것은?
  1. ① a접점
  2. ② b접점
  3. ③ c접점
  4. ④ T접점
정답 확인

정답 ②

41번
PLC에서 외부기기와 내부회로를 전기적으로 절연하고 노이 즈를 막기 위해 입력부와 출력부에 주로 이용하는 소자는?
  1. ① 사이리스터
  2. ② 포토다이오드
  3. ③ 포토커플러
  4. ④ 트랜지스터
정답 확인

정답 ③

42번
“작업의 전부 또는 일부를 사람이 직접 조작하지 않고 컴퓨 터 시스템 등을 이용한 기계장치에 의하여 자동적으로 작동 하도록 하는 것”을 무엇이라 정의하는가?
  1. ① 자동화(Automation)
  2. ② 기계화(Mechanization)
  3. ③ 제어(Control)
  4. ④ 수치제어선반(CNC)
정답 확인

정답 ①

43번
다음 중 되먹임 제어의 단점을 나타낸 것은?
  1. ① 제어계의 특성을 향상시킬 수 있다.
  2. ② 외부 조건의 변화에 대한 영향을 줄일 수 있다.
  3. ③ 목표값에 정확히 도달할 수 있다.
  4. ④ 제어계가 복잡해진다.
정답 확인

정답 ④

44번
다음 중 전자력에 의하여 접점을 개폐하는 기능을 가진 제 어기기를 무엇이라고 하는가?
  1. ① 전자 계전기
  2. ② 선택 스위치
  3. ③ 나이프 스위치
  4. ④ 리밋 스위치
정답 확인

정답 ①

45번
제어계의 입력신호에 대한 출력신호의 관계를 나타낸 것은?
  1. ① 목표값
  2. ② 전달함수
  3. ③ 제어대상
  4. ④ 제어량
정답 확인

정답 ②

46번
배타적 OR회로(EX-OR 회로)의 설명으로 올바른 것은?
  1. ① 모든 입력이 0일 때에만 출력이 1인 회로
  2. ② 서로 다른 입력이 가해질 때에만 출력이 1인 회로
  3. ③ 모든 입력이 1인 경우만을 제외하고 출력이 1인 회로
  4. ④ 입력이 0이면 출력이 1이고, 입력이 1이면 출력이 0인 회로
정답 확인

정답 ②

47번
시퀀스 제어용 문자 기호 중 차단기 및 스위치류의 기호에 서 압력스위치에 대항하는 것은?
  1. ① PF
  2. ② PRS
  3. ③ PCT
  4. ④ SPS
정답 확인

정답 ②

48번
다음 중 논리식이 틀린 것은?
  1. ① A + B = B + A
  2. ② A ㆍ B = B ㆍ A
  3. ③ A + A = A
  4. ④ A ㆍ 1 = 1
정답 확인

정답 ④

49번
시퀀스 제어용 기기로서 제어회로에 신호가 들어오더라도 바로 동작하지 않고 설정시간 만큼 지연동작을 시키려할 때 사용되는 제어용 기기는?
  1. ① 한시 계전기
  2. ② 전자 릴레이
  3. ③ 전자 개폐기
  4. ④ 열동 계전기
정답 확인

정답 ①

50번
트랜지스터를 이용한 무접점 릴레이의 장점이 아닌 것은?
  1. ① 동작속도가 빠르다.
  2. ② 노이즈의 영향을 거의 받지 않는다.
  3. ③ 소형이고 가볍게 제작 가능하다.
  4. ④ 수명이 길다.
정답 확인

정답 ②

51번
자기유지기억회로를 구성하려 할 때 ( )에 알맞은 기호는?
생산자동화기능사 2011년 1회 51번 문제 그림
  1. ① A
  2. ② Q
  3. ③ A'
  4. ④ Q'
정답 확인

정답 ②

52번
시퀀스 제어기기 중에서 검출용 기기에 속하는 것은?
  1. ① 누름버튼 스위치
  2. ② 리밋 스위치
  3. ③ 릴레이
  4. ④ 램프
정답 확인

정답 ②

53번
다음 논리 회로는 어떤 회로를 나타내는가?(단, A, B가 입 력이고, X1, X2가 출력이다.)
  1. ① 배타적 OR 회로
  2. ② 인터록 회로
  3. ③ 금지 회로
  4. ④ 일치 회로
정답 확인

정답 ②

54번

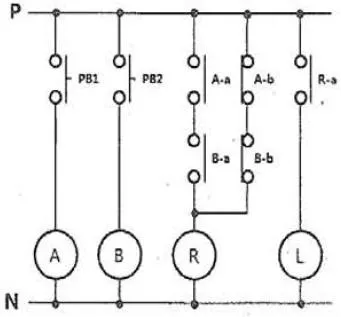

그림은 어떤 회로를 나타낸 것인가?
생산자동화기능사 2011년 1회 54번 문제 그림
  1. ① 일치 회로
  2. ② 인터록 회로
  3. ③ 금지 회로
  4. ④ 배타적 OR 회로
정답 확인

정답 ①

56번
논리식 를 간단히 하 면?
생산자동화기능사 2011년 1회 56번 문제 그림
  1. ① A+B
  2. ② A+C
  3. ③ AㆍB
  4. ④ AㆍC
정답 확인

정답 ④

57번
유접점 시퀀스 제어회로의 b접점은 무접점 시퀀스제어 회로 의 무슨 회로와 같은 역할을 하는가?
  1. ① AND 회로
  2. ② OR 회로
  3. ③ NOT 회로
  4. ④ NOR 회로
정답 확인

정답 ③

59번
다음 중 무접점 방식과 비교하여 유접점 방식의 장점에 해 당하지 않는 것은?
  1. ① 온도 특성이 양호하다.
  2. ② 전기적 잡음에 대해 안정적이다.
  3. ③ 동작상태의 확인이 용이하다.
  4. ④ 동작속도가 빠르다.
정답 확인

정답 ④

60번
다음 중 시퀀스제어와 같은 제어는 무엇인가?
  1. ① 되먹임 제어
  2. ② 피드백 제어
  3. ③ 개루프 제어
  4. ④ 폐루프 제어 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ③
