생산자동화기능사 2010년 1회 기출문제

2010-10-03 시행 · 54문항

이 회차 문제 풀기 →
1번
연삭숫돌 결합제에서 다이아몬드 입자와 구리, 황동 등의 분말을 분말 야금법으로 결합하는 것은 무슨 결합제에 속하 나?
  1. ① 고무 결합제
  2. ② 금속 결합제
  3. ③ 비트리파이드 결합제
  4. ④ 실리케이트 결합제
정답 확인

정답 ②

2번
절삭저항 3분력이 아닌 것은?
  1. ① 표면분력
  2. ② 주분력
  3. ③ 이송분력
  4. ④ 배분력
정답 확인

정답 ①

3번
지름이 50 ㎜ 인 연강 둥근 막대를 선반에서 절삭할 때, 주 축의 회전수를 100 rpm 이라하면 절삭속도는 몇 m/min인 가?
  1. ① 15.7
  2. ② 20.4
  3. ③ 25.3
  4. ④ 29.7
정답 확인

정답 ①

4번
각도 측정에 사용하는 사인바의 호칭 치수는?
  1. ① 롤러의 직경
  2. ② 양쪽 롤러의 중심사이 거리
  3. ③ 사인바의 폭
  4. ④ 사인바의 전체 길이
정답 확인

정답 ②

5번
절삭유 중에서 지방질유에 해당되는 것은?
  1. ① 경유
  2. ② 스핀들유
  3. ③ 기계유
  4. ④ 종자유(seed oil)
정답 확인

정답 ④

6번
스퍼기어, 헬리컬기어, 웜기어 등을 가공하는 기어가공용 공 작기계는?
  1. ① 호빙 머신
  2. ② 브로칭 머신
  3. ③ 방전가공기
  4. ④ 브릴링 머신
정답 확인

정답 ①

7번
하나의 측정기에 외경, 내경, 깊이 등을 측정 할 수 있도록 만든 측정기는?
  1. ① 다이얼 게이지
  2. ② M1형 버니어 캘리퍼스
  3. ③ 다이얼 테스트 인디게이터
  4. ④ 게이지 블록
정답 확인

정답 ②

8번
연삭에서 결합도에 따른 경도의 선정기준 중 결합도가 높은 숫돌(단단한 숫돌)을 사용해야 할 때는?
  1. ① 연삭 깊이가 클 때
  2. ② 경도가 큰 가공물을 연삭할 때
  3. ③ 접촉 면적이 작을 때
  4. ④ 숫돌차의 원주 속도가 빠를 때
정답 확인

정답 ③

9번
다음 중 액상 또는 기체상의 연료성 화재(휘발유, 벤젠 등) 는 어느 화재의 분류에 속하는가?
  1. ① D급 화재
  2. ② C급 화재
  3. ③ B급 화재
  4. ④ A급 화재
정답 확인

정답 ③

10번
밀링머신에서 직접 분할법을 사용할 때 다음 중 분할이 가 능한 분등은?
  1. ① 12, 8, 6, 3 등분
  2. ② 28, 16, 8, 6 등분
  3. ③ 24, 16, 8, 3 등분
  4. ④ 24, 14, 12, 6 등분
정답 확인

정답 ①

11번
암이나 리브, 림 등의 단면을 나타내기 위해 회전도시 단 면도로 나타내려고 한다. 이 단면 현상을 도형 내의 절단 한 곳에 겹쳐서 나타날 때는 어떤 선을 사용해야 하는가?
  1. ① 가는 실선
  2. ② 굵은 실선
  3. ③ 가는 1점 쇄선
  4. ④ 가는 파선
정답 확인

정답 ①

13번
기어를 도시하는데 있어서 선의 사용방법으로 맞는 것은?
  1. ① 잇봉우리원은 가는 실선으로 표시한다.
  2. ② 피치원은 가는 2점 쇄선으로 표시한다.
  3. ③ 이골원은 가는 1점 쇄선으로 표시한다.
  4. ④ 잇줄방향은 보통 3개의 가는 실선으로 표시한다.
정답 확인

정답 ④

14번
가공 표면의 지시기호에서 각각에 대한 설명 중 틀린 것 은?
생산자동화기능사 2010년 1회 14번 문제 그림
  1. ① C 는 컷오프값 · 평가 길이이다.
  2. ② Y 는 가공기계의 약호이다.
  3. ③ X 는 가공방법의 약호이다.
  4. ④ a 는 표면거칠기의 지시값이다.
정답 확인

정답 ②

15번
그림의 도면은 드릴 지그의 조립도이다. 드릴이 안내되는 구멍부분 품번❷ 의 명칭으로 가장 적합한 것은?
생산자동화기능사 2010년 1회 15번 문제 그림
  1. ① 부시(Bush)
  2. ② 레버(Lever)
  3. ③ 축(Shaft)
  4. ④ 캡(Cap)
정답 확인

정답 ①

16번
도면에 굵은 1점 쇄선으로 표시되어 있을 경우 다음 중 어 느 경우에 해당되는가?
  1. ① 기어의 피치선이다.
  2. ② 인접부분을 참고로 표시하는 선이다.
  3. ③ 특수 가공을 지시하는 선이다.
  4. ④ 이동 위치를 표시하는 선이다.
정답 확인

정답 ③

18번
기하 공차를 적용할 때, 단독형체에 적용하는 공차는?
  1. ① 원통도 공차
  2. ② 위치도 공차
  3. ③ 동심도 공차
  4. ④ 평행도 공차
정답 확인

정답 ①

20번
합금 공구강 강재에 해당하는 재료 기호는?
  1. ① SS.330
  2. ② SHP 1
  3. ③ STS 31
  4. ④ SCM 415
정답 확인

정답 ③

21번
다음 중 기계적 에너지를 유압 에너지로 바꾸는 유압기기 는?
  1. ① 공기 압축기
  2. ② 유압 펌프
  3. ③ 오일 탱크
  4. ④ 유압제어 밸브
정답 확인

정답 ②

22번
파스칼의 원리를 올바르게 설명한 것은?
  1. ① 정지 유체내에 가해진 압력은 깊이에 비례하여 전달된 다.
  2. ② 정지 유체내에 가해진 압력은 깊이에 반비례하여 전달 된다.
  3. ③ 정지 유체내에 가해진 압력은 길이의 제곱에 비례 전달 된다.
  4. ④ 밀폐된 용기내에 가해진 압력은 모든 방향으로 균등하 게 전달된다.
정답 확인

정답 ④

23번
압력의 표시단위가 아닌 것은?
  1. ① Pa
  2. ② bar
  3. ③ atm
  4. ④ N・m
정답 확인

정답 ④

24번
공압 실린더의 공기를 급속히 방출시켜서 실린더의 속도를 증가시키고자 할 때 사용되는 밸브는?
  1. ① 속도제어 밸브
  2. ② 급속배기 밸브
  3. ③ 스로틀 밸브
  4. ④ 스톱 밸브
정답 확인

정답 ②

25번
공기 압축기의 선정시 고려되어야 할 사항을 설명한 것으 로 틀린 것은?
  1. ① 압축기의 송출압력과 이론 공기공급량을 정하여 산정한 다.
  2. ② 소용량의 압축기를 병렬로 여러 대 설치하는 것이 대용 량 1대보다 효율적이다.
  3. ③ 사용 공기량의 수요 증가 또는 공기 누설을 고려하여 1.5~2배 정도 여유를 둔다.
  4. ④ 대용량 압축기 1대로 집중공급 시 불시의 고장으로 작 업 중단을 예방하기 위해 2대 설치하는 것이 좋다.
정답 확인

정답 ②

26번
축압기(어큐뮬레이터)의 용도로 적합하지 않은 것은?
  1. ① 에너지 축척용
  2. ② 펌프 맥동 흡수용
  3. ③ 충격압력의 완충용
  4. ④ 유체 분배용
정답 확인

정답 ④

27번
유압장치의 기본적인 구성요소가 아닌 것은?
  1. ① 유압 펌프
  2. ② 에어 컴프레셔
  3. ③ 유압제어 밸브
  4. ④ 오일 탱크
정답 확인

정답 ②

28번
유량을 제어하는 교축 밸브 중 유압구동에서 가장 많이 사 용되고 있는 밸브로써, 기름의 흐름 방향에 관계없이 두 방향의 흐름을 항상 제어하는 밸브는?
  1. ① 스톱 밸브
  2. ② 스로틀 밸브
  3. ③ 스로틀 체크 밸브
  4. ④ 서보유압 밸브
정답 확인

정답 ②

29번

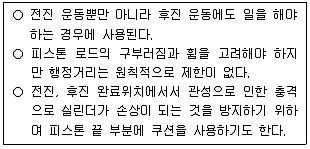

다음 보기는 공압 액추에이터 중에서 무엇에 대한 설명인 가?
생산자동화기능사 2010년 1회 29번 문제 그림
  1. ① 복동 실린더
  2. ② 단동 실린더
  3. ③ 베인형 공압 모터
  4. ④ 격판 실린더
정답 확인

정답 ①

30번
일반적으로 공압 액추에이터나 공압 기기의 작동압력 (kgf/cm2) 으로 가장 알맞은 압력은?
  1. ① 1~2
  2. ② 4~6
  3. ③ 10~15
  4. ④ 40~55
정답 확인

정답 ②

31번
스트레인 게이지와 로드 셀은 무슨 종류의 센서와 관계가 있는가?
  1. ① 온도센서
  2. ② 자기센서
  3. ③ 압력센서
  4. ④ 관센서
정답 확인

정답 ③

32번
공장 자동화의 단계에서 가장 발전된 단계는?
  1. ① CAD
  2. ② CAM
  3. ③ DNC
  4. ④ CIM
정답 확인

정답 ④

33번
물체가 방사하고 있는 각종 적외선을 검출하는 비접촉식 센서로 최근에는 TV나 VTR 등 가전제품의 리모컨, 자동문 의 스위치, 방사온도계 등에 사용되고 있는 것은?
  1. ① 자기 센서
  2. ② 초음파 센서
  3. ③ 적외선 센서
  4. ④ 열전대
정답 확인

정답 ③

34번
PLC의 제어기능과 관계없는 것은?
  1. ① 노이즈 방지 기능
  2. ② 시퀀스 처리 기능
  3. ③ 자기진단 기능
  4. ④ 연산 처리 기능
정답 확인

정답 ①

35번
유연생산시스템(FMS)의 특징이라 볼 수 없는 것은?
  1. ① 단일 제품을 대량으로 생산하는 방식이다.
  2. ② 제품의 수명이 짧아지고 고객의 요구가 다양해짐에 따 라 이에 적절히 대처할 수 있다.
  3. ③ 다양한 제품을 동시에 처리하므로 수요의 변화에 유연 하게 대처할 수가 있다.
  4. ④ FMS의 형태는 생산되는 대상 제품의 종류와 양에 따라 다양한 형태가 있다.
정답 확인

정답 ①

36번
감지기, 측정 장치 등과 같이 제어대상으로부터 나오는 출 력을 측정하여 기분입력과 비교할 수 있게 하여 주는 것 은?
  1. ① 제어 요소
  2. ② 동작 신호
  3. ③ 제어 대상
  4. ④ 되먹임 요소
정답 확인

정답 ④

37번
다음 회로의 명칭은?
생산자동화기능사 2010년 1회 37번 문제 그림
  1. ① 기동우선 회로
  2. ② AND 회로
  3. ③ 인터록 회로
  4. ④ 정지우선 회로
정답 확인

정답 ①

38번
CAD 시스템은 컴퓨터에 의한 도형묘사를 설계자와 컴퓨터 간 대화를 통해 수행하는 대화형 컴퓨터그래픽에 기초를 둔 시스템인데, 이를 이용하여 설계의 자동화를 시행하는 이유가 아닌 것은?
  1. ① 설계자의 생산성 증가
  2. ② 설계의 품질향상
  3. ③ 정확한 도면의 작도
  4. ④ 공정 중 재고량의 감축
정답 확인

정답 ④

39번
자동화의 목적과 가장 거리가 먼 것은?
  1. ① 생산성 향상된다.
  2. ② 제품 품질의 균일화되어 불량품이 감소한다.
  3. ③ 적정한 작업 유지를 위한 원자재, 연료 등이 증가한다.
  4. ④ 신뢰성이 높고 고속 동작이 가능하다.
정답 확인

정답 ③

40번
릴레이제어와 비교한 PLC제어의 장점 중 틀린 것은?
  1. ① 동작 실행에 대한 내용 변경이 용이하다.
  2. ② 프로그램 된 내용을 확인할 수 없다.
  3. ③ 제어기능 량에 비해 설치 면적이 적다.
  4. ④ 신뢰성이 높고 고속 동작이 가능하다.
정답 확인

정답 ②

41번
PLC의 입력기기로 가장 적합한 것은?
  1. ① 표시등
  2. ② 전자개폐기
  3. ③ 리밋스위치
  4. ④ 솔레노이드밸브
정답 확인

정답 ③

42번
되먹임 제어의 효과라고 볼 수 없는 것은?
  1. ① 외부 조건의 변화에 대한 영향을 줄일 수 있다.
  2. ② 정확도가 증가한다.
  3. ③ 대역폭이 증가한다.
  4. ④ 시스템이 작아지고 값이 싸진다.
정답 확인

정답 ④

43번
무인 반송차의 유도방식 중 경로에 매설한 유도선의 자계 를 검출하여 경로를 인식하는 방식은?
  1. ① 전자유도방식
  2. ② 광학방식
  3. ③ 자이로방식
  4. ④ 마크추적방식
정답 확인

정답 ①

44번
정전용량형 감지기의 검출거리에 영향을 미치는 요소가 아 닌 것은?
  1. ① 검출제의 두께
  2. ② 검출제의 색깔
  3. ③ 검출제의 유전율
  4. ④ 검출체의 크기
정답 확인

정답 ②

46번
전자개폐기의 철심이 진동할 경우 예상되는 원인으로 가장 가까운 것은?
  1. ① 가동 철심과 고정 철심 접촉부위에 녹이 발생했다.
  2. ② 전자개폐기의 코일이 단선 되었다.
  3. ③ 전자개폐기 주위의 습기가 낮다.
  4. ④ 접촉단자에 정격전압 이상의 전압이 가해졌다.
정답 확인

정답 ①

48번
2개 이상의 회로에서 한 개의 회로만 동작을 시키고, 나머 지 회로는 동작이 될 수 없도록 해주는 회로는?
  1. ① 자기유지 회로
  2. ② 순차동작 회로
  3. ③ 인터로크 회로
  4. ④ 시한동작 회로
정답 확인

정답 ③

50번
Flip-Flop 의 종류에 속하지 않는 것은?
  1. ① RS Flip-Flop
  2. ② T Flip-Flop
  3. ③ D Flip-Flop
  4. ④ K Flip-Flop
정답 확인

정답 ④

51번
그림과 같은 유접점 시퀀스 회로도에 대한 설명으로 적합 한 것은?
  1. ① 입력과 PB1과 PB2는 직렬 연결이다.
  2. ② 입력과 PB1과 PB2는 병렬 연결이다.
  3. ③ 입력과 PB1과 PB2는 NAND 관계이다.
  4. ④ 입력과 PB1과 PB2는 AND 관계이다.
정답 확인

정답 ②

52번
논리 회로를 간략화 하는데 있어서 0과 1을 연산하고 할 때 틀린 것은?
  1. ① 0 + 0 = 0
  2. ② 1 + 0 = 1
  3. ③ 1 · 1 = 1
  4. ④ 1 · 0 = 1
정답 확인

정답 ④

53번
그림과 같은 무접점 시퀀스의 출력(Y)의 값으로 알맞은 것 은?
생산자동화기능사 2010년 1회 53번 문제 그림
  1. ① A'
  2. ② A
  3. ③ 0
  4. ④ 1
정답 확인

정답 ③

54번
검출 스위치의 종류가 아닌 것은?
  1. ① 리밋 스위치
  2. ② 근접 스위치
  3. ③ 온도 스위치
  4. ④ 전자 계전기
정답 확인

정답 ④

55번
다음 그림의 시퀀스 제어도에서 R2가 여자 되기 위한 접 점에 해당 되는 것은?
생산자동화기능사 2010년 1회 55번 문제 그림
  1. ① PBS
  2. ② LS
  3. ③ R1
  4. ④ R2
정답 확인

정답 ②

56번
반도체 논리소자를 사용한 무접점식 시퀀스 제어를 명령처 리에 따라 분류할 때 해당하지 않는 것은?
  1. ① 조건제어
  2. ② 순서제어
  3. ③ 시한제어
  4. ④ 직선제어
정답 확인

정답 ④

57번
시퀀스 제어에서 사용하는 문자 기호와 그 해당 용어로 틀 린 것은?
  1. ① OPM : 조작용 전동기
  2. ② COS : 전환 스위치
  3. ③ LVS : 리밋 스위치
  4. ④ CTR : 제어기
정답 확인

정답 ③

58번
미리 정해진 순서, 또는 일정한 논리에 의해 정해진 순서 에 따라 제어의 각 단계를 순차적으로 진행하는 제어는?
  1. ① 매뉴얼제어
  2. ② 프로그램제어
  3. ③ 프로세스제어
  4. ④ 시퀀스제어
정답 확인

정답 ④

59번
다음 중 부하의 이상에 의한 정상전류의 증가를 검출하고 회로를 차단하는 과부하 보호 장치의 대표적인 것은?
  1. ① thermal relay
  2. ② electromagnetic contractor
  3. ③ timer
  4. ④ counter
정답 확인

정답 ①

60번
문제 복원중입니다. 문제 내용 및 보기 내용을 아시는 분 들께서는 오류 신고를 통하여 작성 부탁 드립니다. 정답은 4번 입니다.
  1. ① 복원중
  2. ② 복원중
  3. ③ 복원중
  4. ④ 복원중 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ④
