생산자동화기능사 2014년 2회 기출문제

2014-10-11 시행 · 59문항

이 회차 문제 풀기 →
1번
아래 그림은 무슨 작업을 나타낸 것인가?
생산자동화기능사 2014년 2회 1번 문제 그림
  1. ① 카운터 싱킹
  2. ② 카운터 보링
  3. ③ 태핑
  4. ④ 보링
정답 확인

정답 ①

2번
선반에서 고정식 방진구를 설치하는 부분으로 맞는 것은?
  1. ① 공구대
  2. ② 베드
  3. ③ 왕복대
  4. ④ 심압대
정답 확인

정답 ②

3번
고속도강 공구에서 더 뚜렷하게 나타나며, 전연성의 재료를 가공할 때 연속칩의 마찰에 의하여 공구 상면에 오목하게 파 진 접시모양의 마모는?
  1. ① 여유면 마모
  2. ② 노즈 마모
  3. ③ 경사면 마모
  4. ④ 경계 마모
정답 확인

정답 ③

4번
선반 테이퍼 깎기에서 테이퍼부의 작은 끝의 지름이 35.91mm, 큰 끝의 지름이 41.27mm, 길이가 203.7mm이며, 전체 길이가 320mm인 가공물을 깎으려고 한다. 심압대 센터 의 편위 거리는?
  1. ① 약 0.71 mm
  2. ② 약 4.21 mm
  3. ③ 약 6.71 mm
  4. ④ 약 8.21 mm
정답 확인

정답 ②

5번
직립형 브로칭 머신과 비교한 수평형 브로칭 머신의 특징에 대한 설명으로 틀린 것은?
  1. ① 기계 점검이 어렵다.
  2. ② 가동 및 안전성이 직립형보다 우수하다.
  3. ③ 기계의 조작이 쉽다.
  4. ④ 설치 면적이 크다.
정답 확인

정답 ①

6번
여러대의 CNC 공작기계를 1대의 컴퓨터를 이용하여 제어하 며 동시에 운전할 수 있는 방식은?
  1. ① FMS
  2. ② CAM
  3. ③ CIM
  4. ④ DNC
정답 확인

정답 ④

7번
고에너지를 순간적으로 일감의 국부에 고온가열, 용융, 증발 시키는 특징을 갖는 가공 방법은?
  1. ① 전자빔 가공
  2. ② 화학적 가공
  3. ③ 전해 가공
  4. ④ 극초음파 가공
정답 확인

정답 ①

8번
밀링작업에서 원주를 5° 30´ 씩 등분하려고 한다. 이때, 분할 판의 구멍열은?
  1. ① 12구멍
  2. ② 14구멍
  3. ③ 16구멍
  4. ④ 18구멍
정답 확인

정답 ④

9번
연삭숫돌의 3요소에 해당하지 않는 것은?
  1. ① 결합도
  2. ② 숫돌입자
  3. ③ 기공
  4. ④ 결합제
정답 확인

정답 ①

10번
나사의 피치를 측정할 수 있는 것은?
  1. ① 측장기
  2. ② 게이지 블록
  3. ③ 공구 현미경
  4. ④ 오토 콜리미터
정답 확인

정답 ③

11번
다음 중 도면에 ø100 H6/p6 로 표시된 끼워 맞춤의 종류 는?
  1. ① 구멍 기준식 억지 끼워 맞춤
  2. ② 구멍 기준식 중간 끼워 맞춤
  3. ③ 축 기준식 중간 끼워 맞춤
  4. ④ 축 기준식 헐거운 끼워 맞춤
정답 확인

정답 ①

12번
제품을 규격화 하는 이유로 틀린 것은?
  1. ① 품질이 향상된다.
  2. ② 생산성을 높일 수 있다.
  3. ③ 제품 상호 간 호환성이 좋아진다.
  4. ④ 생산단가를 높여 이익을 극대화 할 수 있다.
정답 확인

정답 ④

13번
KS B 1311 TG 20×12×70 으로 호칭되는 키의 설명으로 옳은 것은?
  1. ① 나사용 구멍이 있는 평행키로서 양쪽 네모형이다.
  2. ② 나사용 구멍이 없는 평행키로서 양쪽 둥근형이다.
  3. ③ 머리붙이 경사키이며 호칭치수는 20×12 이고 호칭길이 는 70 이다.
  4. ④ 둥근바닥 반달키이며 호칭길이는 70 이다.
정답 확인

정답 ③

14번
줄 다듬질의 가공방법 약호는?
  1. ① BR
  2. ② FF
  3. ③ GB
  4. ④ SB
정답 확인

정답 ②

15번
구름베어링의 안지름이 100 mm 일 때, 구름베어링의 호칭 번호에서 안지름 번호로 옳은 것은?
  1. ① 10
  2. ② 20
  3. ③ 25
  4. ④ 100
정답 확인

정답 ②

16번
치수에 사용되는 치수보조 기호의 설명으로 틀린 것은?
  1. ① Sø : 원의 지름
  2. ② R : 반지름
  3. ③ □ : 정사각형의 변
  4. ④ C : 45° 모따기
정답 확인

정답 ①

17번
ISO 표준에 따라 관용나사의 종류를 표시하는 기호 중 테이 퍼 암나사를 표시하는 기호는?
  1. ① R
  2. ② Rc
  3. ③ Rp
  4. ④ G
정답 확인

정답 ②

18번
도형이 대칭인 경우 대칭 중심선의 한쪽 도형만을 작도할 때 중심선의 양 끝부분의 작도 방법은?
  1. ① 짧은 2개의 평행한 굵은 1점 쇄선
  2. ② 짧은 2개의 평행한 가는 1점 쇄선
  3. ③ 짧은 2개의 평행한 굵은 실선
  4. ④ 짧은 2개의 평행한 가는 실선
정답 확인

정답 ④

19번
그림에서 표시된 기하 공차는?
  1. ① 동심도 공차
  2. ② 경사도 공차
  3. ③ 원주 흔들림 공차
  4. ④ 온 흔들림 공차
정답 확인

정답 ③

21번
피스톤의 기계적 운동부와 공기 압축실을 격리시켜 이물질 이 공기에 포함되지 않아 식품, 의약품, 화학 산업 등에 많 이 사용되는 압축기는?
  1. ① 피스톤형 압축기
  2. ② 다이어프램형 압축기
  3. ③ 루트 블로워 압축기
  4. ④ 베인형 압축기
정답 확인

정답 ②

22번
그림과 같은 제어 밸브 방식은?
생산자동화기능사 2014년 2회 22번 문제 그림
  1. ① 누름 스위치 방식
  2. ② 공압 제어 방식
  3. ③ 페달 방식
  4. ④ 롤러레버 방식
정답 확인

정답 ④

23번
다음 그림과 같이 밀폐된 용기 속에 가해지는 압력에 대한 설명으로 옳은 것은?
생산자동화기능사 2014년 2회 23번 문제 그림
  1. ① ⓐ 방향에 가장 큰 압력이 발생한다.
  2. ② ⓑ 와 ⓓ 방향에 가장 큰 압력이 발생한다.
  3. ③ ⓒ 방향에 가장 큰 압력이 발생한다.
  4. ④ ⓐ, ⓑ, ⓒ, ⓓ 방향의 압력이 모두 같다.
정답 확인

정답 ④

24번
소요 공기량을 조절하기 위한 공기 압축기의 압축공기 생산 조절방식이 아닌 것은?
  1. ① 무부하 조절방식
  2. ② ON/OFF 조절방식
  3. ③ 저속 조절방식
  4. ④ 드레인 조절방식
정답 확인

정답 ④

25번
다음 중 절대압력을 바르게 표현한 것은?
  1. ① 게이지압력 + 대기압
  2. ② 게이지압력 × 대기압
  3. ③ 게이지압력 - 대기압
  4. ④ 게이지압력 ÷ 대기압
정답 확인

정답 ①

26번
공압 밸브 중에서 셔틀 밸브에 대한 설명으로 옳은 것은?
  1. ① AND 요소로 알려져 있다.
  2. ② 두 입구에 각기 다른 압력이 인가되었을 때 높은 압력 쪽의 공기가 우선적으로 출력된다.
  3. ③ 압축공기가 두 개의 입구에서 동시에 작용할 때에만 출 구에 압축공기가 흐르게 된다.
  4. ④ 두 개의 압력 신호가 다른 압력일 경우 작은 쪽의 공기 가 출구로 나가게 되어 안전제어, 검사기능 등에 사용된 다.
정답 확인

정답 ②

27번
미끄럼 날개 회전 압축기라고도 불리며 공기를 안정되고 일 정하게 공급할 수 있는 회전식 공기압축기는?
  1. ① 베인형 압축기
  2. ② 원심식 압축기
  3. ③ 루트 블로워 압축기
  4. ④ 피스톤형 압축기
정답 확인

정답 ①

28번
그림과 같은 공압기호 명칭은?
생산자동화기능사 2014년 2회 28번 문제 그림
  1. ① 셔틀밸브(OR밸브)
  2. ② 2압 밸브(AND밸브)
  3. ③ 체크밸브
  4. ④ 급속배기밸브
정답 확인

정답 ③

29번
압축기로부터 토출되는 고온의 압축공기를 공기건조기 입구 온도 조건에 알맞게 냉각시켜 수분을 제거하는 장치는?
  1. ① 윤활기
  2. ② 자동배출기
  3. ③ 애프터 쿨러
  4. ④ 공기 필터
정답 확인

정답 ③

30번
설정 압력 이상이 되면 유량의 일부 또는 전부를 탱크로 보 내어 회로내의 최고 압력을 한정하는 밸브는?
  1. ① 릴리프밸브
  2. ② 무부하밸브
  3. ③ 감압밸브
  4. ④ 시퀀스밸브
정답 확인

정답 ①

31번
자동화시스템의 구성요소 중 서보모터(servo motor)는 주로 어디에 속하는가?
  1. ① 프로세서(processor)
  2. ② 액추에이터(actyator)
  3. ③ 릴레이(relay)
  4. ④ 센서(sensor)
정답 확인

정답 ②

32번
공장 자동화의 단계에서 가장 발전된 단계로서 컴퓨터 통합 생산체계를 의미하는 것은?
  1. ① CAD
  2. ② CAM
  3. ③ FMS
  4. ④ CIM
정답 확인

정답 ④

33번
측정 대상물에 직접 접촉하지 않으면서 온도를 검출하는 비 접촉식 온도센서는?
  1. ① 열전쌍
  2. ② 서미스터
  3. ③ 측온저항체
  4. ④ 적외선센서
정답 확인

정답 ④

34번
우선되는 회로가 동작할 때, 다른 회로의 동작을 금지시키 는 회로의 명칭은?
  1. ① 자기유지 회로
  2. ② 인칭 회로
  3. ③ 인터록 회로
  4. ④ 한시 회로
정답 확인

정답 ③

35번
출력의 일부를 입력방향으로 피드백 시켜 목표값과 비교되 도록 폐루프를 형성하는 제어는?
  1. ① 되먹임 제어
  2. ② 순차 제어
  3. ③ ON-OFF 제어
  4. ④ 프로그램 제어
정답 확인

정답 ①

36번
자동제어의 장점과 가장 거리가 먼 것은?
  1. ① 불량품이 감소한다.
  2. ② 원자재 및 연료 등이 절감된다.
  3. ③ 제품의 품질이 고급화 된다.
  4. ④ 안전사고의 방지가 가능하다.
정답 확인

정답 ③

37번
다음 중 수치제어공작기계(NC 공작기계)는 자동생산시스템 의 어떤 분야에 속하는가?
  1. ① 자동가공
  2. ② 자동조립
  3. ③ 자동설계
  4. ④ 자동포장
정답 확인

정답 ①

38번
유도탄, 대공포의 포신 제어에 사용되는 방법으로 목표 값 의 크기나 위치가 시간에 따라 변화하므로 이것을 제어량이 자동제어 하는 것은?
  1. ① 정치제어
  2. ② 전자제어
  3. ③ 추종제어
  4. ④ 시퀀스제어
정답 확인

정답 ③

39번
인간이 티칭으로 동작내용을 기억시키고 기억된 내용에 따 라 작업이 되풀이 되어 동작되는 로봇은?
  1. ① 플레이 백 로봇
  2. ② 수치제어 로봇
  3. ③ 가변 시퀀스 로봇
  4. ④ 수동 로봇
정답 확인

정답 ①

40번
되먹임 제어가 적용되는 장치는?
  1. ① 자동판매기
  2. ② 교통신호등
  3. ③ 항온항습기
  4. ④ 엘리베이터
정답 확인

정답 ③

41번
자동화시스템과 가장 관계가 없는 것은?
  1. ① 수치제어선반
  2. ② PLC
  3. ③ 무인 운반차
  4. ④ 범용 선반
정답 확인

정답 ④

42번
부하의 과전류에 의한 열 발생이 바이메탈을 작동시켜 회로 를 차단하는 제어용 기기는?
  1. ① EOCR
  2. ② 열동계전기
  3. ③ 전자접촉기
  4. ④ 한시계전기
정답 확인

정답 ②

43번
직류전압 300V를 발생하는 절연저항계를 가지고 절연저항 을 측정하였더니 10MΩ 이었다. 이 때 흐르는 누설전류는?
  1. ① 30 mA
  2. ② 3 A
  3. ③ 30 μA
  4. ④ 50 A
정답 확인

정답 ③

44번
다음 래더 다이어그램을 PLC 명령문으로 코딩할 때 잘못된 것은?
생산자동화기능사 2014년 2회 44번 문제 그림
  1. ① 001 : SET 001로 코딩한다.
  2. ② 002 : OR 002로 코딩한다.
  3. ③ 003 : AND NOT으로 코딩한다.
  4. ④ 012 : OUT 012로 코딩한다.
정답 확인

정답 ①

45번
PLC에서 외부기기와 내부회로를 전기적으로 절연하고 노이 즈를 막기 위해 입력부와 출력부에 주로 이용하는 소자는?
  1. ① 사이리스터
  2. ② 릴레이
  3. ③ 포토커플러
  4. ④ 트랜지스터
정답 확인

정답 ③

46번
전자석에 의해 접점을 개폐하는 전자접촉기와 부하의 과전 류에 의해 동작하는 열동계전기가 조합된 장치는?
  1. ① 전자 개폐기
  2. ② 시간 계전기
  3. ③ 보조 계전기
  4. ④ 플리커 계전기
정답 확인

정답 ①

47번
전동기 과부하 보호용 계전기는?
  1. ① 한시계전기
  2. ② 파워계전기
  3. ③ 리드계전기
  4. ④ 열동형계전기
정답 확인

정답 ④

48번
1 또는 0과 같이 하나의 입력에 대하여 항상 그에 대응하는 출력을 발생하게 하고, 다음에 새로운 입력이 주어질 때까 지 그 상태를 안정적으로 유지하는 회로로써 기억소자로 사 용되는 것은?
  1. ① 인터록 회로
  2. ② 플립-플롭 회로
  3. ③ 선행우선 회로
  4. ④ 자기유지 회로
정답 확인

정답 ②

49번
2개의 입력 A, B가 서로 다른 경우에만 출력이 1이 되고, 2 개의 입력이 같은 경우에는 출력이 0으로 되는 회로를 무엇 이라 하는가?
  1. ① 일치회로
  2. ② 인터록회로
  3. ③ 다수결회로
  4. ④ 배타적 OR회로
정답 확인

정답 ④

50번
다음 논리 회로는 어떤 회로를 나타내는가? (단, A, B 는 입력, X1, X2는 출력이다.)
생산자동화기능사 2014년 2회 50번 문제 그림
  1. ① 일치 회로
  2. ② 인터록 회로
  3. ③ 금지 회로
  4. ④ 배타적 OR 회로
정답 확인

정답 ②

51번
다음 회로도에 관한 설명으로 옳은 것은?
  1. ① PB1을 누르면 R3가 여자된다.
  2. ② PB1과 PB3를 동시에 누르면 R3가 여자된다.
  3. ③ PB2를 누르고 PB3를 누르면 R3가 여자된다.
  4. ④ PB1, PB2, PB3를 순차적으로 누르면 R3가 여자된다.
정답 확인

정답 ④

52번
입력신호 주파수의 1/2의 출력 주파수를 얻는 플립플롭은?
  1. ① T플립플롭
  2. ② D플립플롭
  3. ③ JK플립플롭
  4. ④ RS플립플롭
정답 확인

정답 ①

53번
시퀀스 제어회로의 출력기기로 사용되지 않는 것은?
  1. ① 리밋스위치
  2. ② 직류전동기
  3. ③ 에어실린더
  4. ④ 솔레노이드
정답 확인

정답 ①

54번
논리대수의 기본법칙으로 옳지 않은 것은?
생산자동화기능사 2014년 2회 54번 문제 그림
  1. ① A · A = 1
  2. ② A + = 1
  3. ③ A · B = B · A
  4. ④ A · (B+C) = A · B + A · C
정답 확인

정답 ①

55번
미리 정해 놓은 순서 또는 일정한 논리에 의하여 정해진 순 서에 따라서 각 단계를 순차적으로 진행시켜 나가는 제어 는?
  1. ① 자동제어
  2. ② 서보제어
  3. ③ 추종제어
  4. ④ 시퀀스제어
정답 확인

정답 ④

56번

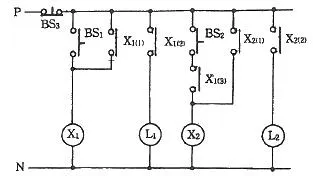

다음 그림은 무슨 회로를 나타낸 것인가?
생산자동화기능사 2014년 2회 56번 문제 그림
  1. ① 인터록 회로
  2. ② 동작 지연 타이머 회로
  3. ③ 우선동작 순차 제어회로
  4. ④ 신입신호 우선 제어회로
정답 확인

정답 ③

57번
자기유지 회로를 바르게 설명한 것은?
  1. ① 두 입력이 상태가 같을 때에만 출력이 나타나는 회로
  2. ② 정해진 순서에 따라 차례로 입력되었을 때에만 동작하는 회로
  3. ③ 릴레이 자기 자신의 접점을 이용하여 출력을 유지하는 회로
  4. ④ 기기의 보호나 작업자의 안전을 위해 기기의 동작상태를 나타내는 접점을 사용하여 관련된 기기의 동작을 금지하 는 회로
정답 확인

정답 ③

58번
한국산업표준(KS)에서 “시퀀스 제어 기호”는 어느 부문에서 규정하고 있는가?
  1. ① KS A
  2. ② KS B
  3. ③ KS C
  4. ④ KS D
정답 확인

정답 ③

59번
검출용 스위치가 아닌 것은?
  1. ① 리밋스위치
  2. ② 로터리스위치
  3. ③ 근접스위치
  4. ④ 플로트스위치
정답 확인

정답 ②

60번
다음 그림의 기호는 무엇을 나타내는가?
생산자동화기능사 2014년 2회 60번 문제 그림
  1. ① 직류 전동기
  2. ② 유도 전동기
  3. ③ 직류 발전기
  4. ④ 교류 발전기 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ②
