생산자동화기능사 2012년 1회 기출문제

2012-07-22 시행 · 57문항

이 회차 문제 풀기 →
1번
다음 중 기어 세이빙에 대한 설명으로 적합한 것은?
  1. ① 절삭된 기어를 열처리하는 것
  2. ② 절삭된 기어를 고정밀도로 다듬는 것
  3. ③ 기어 절삭 공구를 다듬는 것
  4. ④ 특수 기어를 가공하는 것
정답 확인

정답 ②

2번
연삭 숫돌에서 무딤(glazing)의 주요 원인이 아닌 것은?
  1. ① 연삭 숫돌의 결합도가 필요 이상으로 높다.
  2. ② 연삭 숫돌의 원주 속도가 너무 빠르다.
  3. ③ 연삭 숫돌 재료가 공작물 재료에 부적합하다.
  4. ④ 연삭 숫돌 입도가 너무 크거나 연삭 깊이가 작다.
정답 확인

정답 ④

3번
마이크로미터를 사용할 때 주의사항으로 틀린 것은?
  1. ① 딤블을 잡고 프레임을 휘둘러 돌리지 않는다.
  2. ② 래치 스톱을 사용하여 측정압을 일정하게 한다.
  3. ③ 클램프로 스핀들을 고정하고 캘리퍼스 대용으로 사용하지 않는다.
  4. ④ 사용 후 앤빌과 스핀들을 밀착시켜 둔다.
정답 확인

정답 ④

4번
드릴작업 시 안전 작업에 대한 설명으로 맞는 것은?
  1. ① 드릴에 마모나 균열이 있어도 사용한다.
  2. ② 드릴작업 시 작은 공작물은 손으로 잡고 사용한다.
  3. ③ 구멍 뚫기가 끝날 무렵은 이송을 천천히 한다.
  4. ④ 드릴을 뽑을 때 해머로 두들겨서 뺀다.
정답 확인

정답 ③

5번
밀링 작업시 안전에 관한 사항이다. 틀린 것은?
  1. ① 회전 중에 브러시로 칩을 제거한다.
  2. ② 작업 중에 장갑을 끼지 않는다.
  3. ③ 커터를 설치할 때에는 반드시 스위치를 내려 정지시켜 놓 는다.
  4. ④ 주축 회전속도를 바꿀 때에는 회전을 정지시킨다.
정답 확인

정답 ①

6번
수치제어 공작기계의 특징에 대한 설명과 거리가 먼 것은?
  1. ① 소품종 대량 생산에 적합하다.
  2. ② 가공하려는 부품의 모양이 복잡할수록 그 위력을 발휘한 다.
  3. ③ 범용 공작기계에 비하여 가공시간이 단축된다.
  4. ④ 균일한 품질의 제품을 얻는다.
정답 확인

정답 ①

7번
선반가공 시 테이퍼의 양 끝 지름 중 큰 지름을 Ø42mm, 작 은 지름을 Ø30mm, 테이퍼 전체의 길이를 65mm라 할 때 심 압대 편위량은?
  1. ① 4mm
  2. ② 5mm
  3. ③ 6mm
  4. ④ 7mm
정답 확인

정답 ③

8번
밀링 머신으로 작업할 수 없는 것은?
  1. ① 평면 절삭
  2. ② 기어 절삭
  3. ③ 원통 절삭
  4. ④ 나선홈 절삭
정답 확인

정답 ③

9번
윤활제의 목적에 해당되지 않는 것은?
  1. ① 윤활작용
  2. ② 발열작용
  3. ③ 밀폐작용
  4. ④ 청정작용
정답 확인

정답 ②

10번
드릴로 구멍을 뚫은 다음 더욱 정밀하게 가공하는 데 사용 되는 절삭공구는?
  1. ① 바이트
  2. ② 리머
  3. ③ 스크라이버
  4. ④ 호브
정답 확인

정답 ②

11번
그림의 표면의 결 도시 기호에서 각 항목이 설명하는 것으 로 틀린 것은?
생산자동화기능사 2012년 1회 11번 문제 그림
  1. ① d : 줄무늬 방향의 기호
  2. ② b : 컷 오프 값
  3. ③ c : 기준길이 ㆍ 평가길이
  4. ④ g : 표면 파상도
정답 확인

정답 ②

12번
그림에서 기준 치수 Ø50 기둥의 최대실체치수(MMS)는 얼 마인가?
생산자동화기능사 2012년 1회 12번 문제 그림
  1. ① Ø50.2
  2. ② Ø50.3
  3. ③ Ø49.8
  4. ④ Ø49.7
정답 확인

정답 ①

13번
기하 공차의 종류별 표시 기호가 모두 올바르게 표시된 것 은?
생산자동화기능사 2012년 1회 13번 문제 그림생산자동화기능사 2012년 1회 13번 문제 그림생산자동화기능사 2012년 1회 13번 문제 그림
  1. ① 평면도 : ㅡ, 진직도 : ⊥, 동심도 : ◎, 진원도 :
  2. ② 평면도 : ㅡ, 진직도 : ∠, 동심도 : ○, 진원도 :
  3. ③ 평면도 : ▱, 진직도 : ⊥, 동심도 : , 진원도 : ○
  4. ④ 평면도 : ▱, 진직도 : ㅡ, 동심도 : ◎, 진원도 : ○
정답 확인

정답 ④

14번
KS 기계제도에서의 치수 배치에서 한 개의 연속된 치수선으 로 간편하게 표시하는 것으로 치수의 기점의 위치를 기점 기호(○)로 나타내는 치수 기입법은?
  1. ① 직렬치수 기입법
  2. ② 좌표치수 기입법
  3. ③ 병렬치수 기입법
  4. ④ 누진치수 기입법
정답 확인

정답 ④

15번
도면에서 기술 ㆍ 기호 등을 따로 기입하기 위하여 도형으 로부터 끌어내는데 쓰이는 선은?
  1. ① 피치선
  2. ② 치수선
  3. ③ 중심선
  4. ④ 지시선
정답 확인

정답 ④

18번
그림과 같이 대상물의 구멍, 홈 등의 한 곳만의 모양을 도 시하는 것으로 충분한 경우 그 필요부분만을 도시하는 투상 도는?
  1. ① 한쪽 투상도
  2. ② 회전 투상도
  3. ③ 국부 투상도
  4. ④ 보조 투상도
정답 확인

정답 ③

19번
“7206 C DB" 베어링의 호칭에서 ”72“의 의미는?
  1. ① 베어링 계열 기호
  2. ② 궤도륜 모양 기호
  3. ③ 접촉각 기호
  4. ④ 안지름 번호
정답 확인

정답 ①

20번
KS 나사제도에서 관용 평행 나사를 나타내는 종류 기호는?
  1. ① R
  2. ② G
  3. ③ M
  4. ④ S
정답 확인

정답 ②

21번
공압 회로에 다수의 에어 실린더나 액추에이터를 사용할 떄 각 작동순서를 미리 정해두고 순차 제어시키고 싶을 때 사 용하는 밸브는?
  1. ① 릴리프 밸브
  2. ② 시퀀스 밸브
  3. ③ 감압 밸브
  4. ④ 유량제어 밸브
정답 확인

정답 ②

22번
다음 중 유압유의 온도 변화에 대한 점도의 변화를 표시하 는 것은?
  1. ① 비중
  2. ② 체적탄성계수
  3. ③ 비체적
  4. ④ 점도지수
정답 확인

정답 ④

23번
온도가 일정할 때, 초기상태에서 공기의 체적이 10[m3 ], 압력이 5[atm]이었고, 압축 후의 체적이 2[m3 ]이 되었다 면, 이 때의 압력은 얼마인가?
  1. ① 10[atm]
  2. ② 25[atm]
  3. ③ 50[atm]
  4. ④ 100[atm]
정답 확인

정답 ②

24번
교류 솔레노이드와 비교하였을 때 직류 솔레노이드의 특징 으로 옳지 않은 것은?
  1. ① 간단하며 내구성이 있는 코어가 내장되어 있어 작동 중 발생한 열을 발산해 준다.
  2. ② 운전이 정숙하다.
  3. ③ 부드러운 스위칭 형태, 낮은 유지전력으로 수명이 길다.
  4. ④ 작동시간이 상대적으로 짧다.
정답 확인

정답 ④

25번
압축공기를 이용하는 방법 중에서 분출류를 이용하는 것과 거리가 먼 것은?
  1. ① 공기 커튼
  2. ② 공압 반송
  3. ③ 공압 베어링
  4. ④ 버스 출입문 개폐
정답 확인

정답 ④

26번
유압기기에서 작동유의 기능에 대한 설명으로 틀린 것은?
  1. ① 압력 전달 기능
  2. ② 윤활 기능
  3. ③ 방청 기능
  4. ④ 필터 기능
정답 확인

정답 ④

27번
공압 조정 유닛 구성 요소로 맞는 것은?
  1. ① 필터-압력조절기-윤활기
  2. ② 공기건조기-냉각기-윤활기
  3. ③ 기름 분무 분리기-냉각기-건조기
  4. ④ 자동배수밸브-압력조절기-공기건조기
정답 확인

정답 ①

28번
다음 중 공압 조정 유닛의 구성요소에 속하지 않는 것은?
  1. ① 필터
  2. ② 교축 밸브
  3. ③ 압력 조절 밸브
  4. ④ 윤활기
정답 확인

정답 ②

29번
다음 중 “2압 밸브”를 "AND 밸브“ 라고도 하는 이유를 설 명한 것으로 옳은 것은?
  1. ① 공기흐름을 정지 또는 통과시켜 주므로
  2. ② 압축공기가 2개의 입구에 모두 작용할 때만 출구에 압축 공기가 흐르게 되므로
  3. ③ 2단계의 압력제어가 가능하므로
  4. ④ 역류를 방지하기 때문에
정답 확인

정답 ②

30번
다음 공압실린더의 지지 형식에 따른 분류 중 클레비스형의 기호는?
  1. ① FA
  2. ② CA
  3. ③ FB
  4. ④ TC
정답 확인

정답 ②

31번
제어회로의 각 부분과 사용되는 소자의 연결이 올바르지 않 은 것은?
  1. ① 입력 부분 - 리밋 스위치
  2. ② 입력 부분 - 푸시버튼 스위치
  3. ③ 논리 부분 - 압력 스위치
  4. ④ 출력 부분 - 램프
정답 확인

정답 ③

32번
PLC 프로그램 작성시 시퀀스 논리표현 방법으로 틀린 것 은?
  1. ① 서식은 통상 가로 쓰기이다.
  2. ② 출력 코일은 좌측에 배치한다.
  3. ③ 연속이 안 되는 선의 교차는 허용되지 않는다.
  4. ④ 전류는 좌우 방향에 대해서 좌에서 우로 한 방향으로 흐 르고, 상하 쪽에서는 양 방향으로 흐른다.
정답 확인

정답 ②

33번
제어 시스템의 분류 방법 중 제어정보 표시 형태에 의한 분 류 방법으로 짝지어진 것은?
  1. ① 아날로그 제어, 2진 제어
  2. ② 아날로그 제어, 논리 제어
  3. ③ 논리 제어, 파일럿 제어
  4. ④ 파일럿 제어, 메모리 제어
정답 확인

정답 ①

34번
다음 회로도는 자기유지(메모리블록) 회로도를 IEC 심벌기 호로 표시한 것이다. 다음 중에서 회로도의 입력 신호와 출 력신호 관계를 틀리게 설명한 것은?
  1. ① 푸시버튼 스위치 S1을 누르면 K1 릴레이 내부의 코일이 여자되어 전자석이 된다.
  2. ② K1 릴레이가 여자되면 정상상태 열린 접점인 K1 접점이 닫혀 L1 램프가 점등된다.
  3. ③ K1 릴레이가 여자되면 정상상태 열린 접점인 K1 접점이 닫혀 K1 릴레이가 자기유지 된다.
  4. ④ K1 릴레이를 소자시켜 L1 램프를 소등시키려면 S1 스위 치를 한번 더 누르면 된다.
정답 확인

정답 ④

35번
로봇 매니퓰레이터(manipulator)에 해당하는 것은?
  1. ① 로봇의 손, 손목, 팔
  2. ② 로봇 컨트롤러
  3. ③ 로봇의 눈
  4. ④ 로봇의 전원장치
정답 확인

정답 ①

36번
PLC에서 CPU부의 내부 구성과 관계가 가장 적은 것은?
  1. ① 내부 릴레이
  2. ② 타이머
  3. ③ 카운터
  4. ④ 리밋 스위치
정답 확인

정답 ④

37번
자동제어 종류 중 신호특성에 따라 분류할 때 이에 속하는 것은?
  1. ① 비율제어
  2. ② 서보기구
  3. ③ 타력제어
  4. ④ 디지털제어
정답 확인

정답 ④

38번
프로세스 제어와 관계가 가장 적은 것은?
  1. ① 온도 제어
  2. ② 유량 제어
  3. ③ 기계적 변위 제어
  4. ④ 압력 제어
정답 확인

정답 ③

40번
다음 중 PLC의 연산처리 기능에 속하지 않는 것은?
  1. ① 산술, 논리 연산처리
  2. ② 데이터 전송
  3. ③ 타이머 및 카운터 기능
  4. ④ 코드변환
정답 확인

정답 ③

41번
미리 정해놓은 순서 또는 일정한 논리에 의해 정해진 순서 에 따라 진행하는 제어는?
  1. ① 정치 제어
  2. ② 추종 제어
  3. ③ 시퀀스 제어
  4. ④ 프로세스 제어
정답 확인

정답 ③

42번
다음 중 자동화의 단점을 설명한 것으로 틀린 것은?
  1. ① 시설투자비, 운영비 등 자동화비용이 많이 필요하다.
  2. ② 설계, 설치, 운영 및 보수유지 등에 높은 기술수준을 요 구한다.
  3. ③ 기계가 전문성을 갖게되는 것이므로 생산 탄력성이 결여 된다.
  4. ④ 설비가 범용성을 갖게 되고 생산성이 향상되어 원가가 절감된다.
정답 확인

정답 ④

43번
사람의 팔과 가장 비슷하게 움직일 수 있는 로봇은?
  1. ① 직교 좌표 로봇
  2. ② 수평 다관절 로봇
  3. ③ 수직 다관절 로봇
  4. ④ PTP 로봇
정답 확인

정답 ③

44번
PLC의 기종을 선택할 때 주의 사항이 아닌 것은?
  1. ① 입ㆍ출력 점수의 확인
  2. ② PLC기기의 색상
  3. ③ 프로그램 메모리의 종류와 용량
  4. ④ 제어기능의 유무
정답 확인

정답 ②

45번
다음 중 유도형 센서(고주파 발진형 근접 스위치)가 검출할 수 없는 물질은?
  1. ① 구리
  2. ② 황동
  3. ③ 철
  4. ④ 플라스틱
정답 확인

정답 ④

46번
누름버튼 스위치에서 조작하는 힘이 가해지지 않았을 때 접 점이 on 상태인 것은?
  1. ① a접점
  2. ② b접점
  3. ③ c접점
  4. ④ d접점
정답 확인

정답 ②

47번
시퀀스 제어에 사용되는 검출용 스위치가 아닌 것은?
  1. ① 근접 스위치
  2. ② 광전 스위치
  3. ③ 누름버튼 스위치
  4. ④ 압력 스위치
정답 확인

정답 ③

48번
다음 회로와 같은 논리식은?
생산자동화기능사 2012년 1회 48번 문제 그림
  1. ① X = A + B'
  2. ② X = A' + B
  3. ③ X = A + B
  4. ④ X = A ㆍ B
정답 확인

정답 ③

49번
다음 중 2개의 입력 A, B가 서로 다른 경우에만 출력이 1이 되고, 2개의 입력이 같은 경우에는 출력이 0으로 되는 회로 를 무엇이라 하는가?
  1. ① 배타적 OR회로
  2. ② 일치회로
  3. ③ 금지회로
  4. ④ 다수결회로
정답 확인

정답 ①

50번
다음 그림은 무슨 회로인가?
  1. ① AND 회로
  2. ② OR 회로
  3. ③ NOT 회로
  4. ④ NAND 회로
정답 확인

정답 ③

51번
시퀀스 제어계의 특징으로 거리가 먼 것은?
  1. ① 입력에서 출력까지 정해진 순서대로 제어된다.
  2. ② 명령에 의한 궤환이 없다.
  3. ③ 출력이 입력에 영향을 주지 않는다.
  4. ④ 일반적으로 정량적인 자동제어가 많다.
정답 확인

정답 ④

52번
다음 표시등 기호와 색상을 연결한 것 중 적합하지 않은 것 은?
  1. ① WL - 백색 표시등
  2. ② RL - 적색 표시등
  3. ③ GL - 녹색 표시등
  4. ④ OL - 황색 표시등
정답 확인

정답 ④

53번
P형 반도체와 N형 반도체의 집합으로 구성된 소자로서 한 쪽 방향으로만 전류를 잘 통과시키는 정류 작용의 성질을 가진 정류회로에 주로 사용되는 소자는?
  1. ① 다이오드
  2. ② 트랜지스터
  3. ③ 릴레이
  4. ④ 타이머
정답 확인

정답 ①

54번
전자접촉기(MC), 열동 계전기 등의 고장 시 이들 회로를 점 검하기에 가장 적합한 계측기는?
  1. ① 멀티테스터
  2. ② 오실로스코프
  3. ③ 신호발진기
  4. ④ 전위차계
정답 확인

정답 ①

55번
전동기의 정 ㆍ 역 운전 회로 등에서 다른 계전기의 동시 동작을 금지시키는 회로는?
  1. ① 인터록 회로
  2. ② 정지 우선 기억 회로
  3. ③ 기동 우선 기억 회로
  4. ④ 선입력 우선 회로
정답 확인

정답 ①

56번
다음 중 검출용 스위치가 아닌 것은?
  1. ① 토글 스위치
  2. ② 온도 스위치
  3. ③ 근접 스위치
  4. ④ 광전 스위치
정답 확인

정답 ①

57번
전기로 제어계와 같이 온도의 높고 낮음, 즉 크기 및 양에 대하여 제어명령이 내려지는 제어를 무엇이라 하는가?
  1. ① 정성적 제어
  2. ② 정량적 제어
  3. ③ 비율 제어
  4. ④ 추종 제어
정답 확인

정답 ②

58번
그림은 어떤 회로를 나타낸 것인가?
  1. ① 표시등 회로
  2. ② 제어 회로
  3. ③ 순차 회로
  4. ④ 신입신호 우선 회로
정답 확인

정답 ④

59번

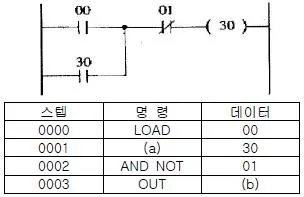

다음 유접점 회로를 PLC를 이용하여 코딩하고자 한다. 빈칸 (a)와 (b)에 해당되는 명령어와 데이터는?
생산자동화기능사 2012년 1회 59번 문제 그림
  1. ① (a) OR, (b) 30
  2. ② (a) OR, (b) 01
  3. ③ (a) AND, (b) 01
  4. ④ (a) AND, (b) 30
정답 확인

정답 ①

60번
A + A' 의 출력 값은?
  1. ① 1
  2. ② 0
  3. ③ A
  4. ④ A' 종이 문제집이 아닌 인터넷으로 문제를 풀고 자동으로 채점하며 모의고사, 오답 노트, 해설까지 제공하는 무료 기출문제 학습 프 로그램으로 실제 시험에서 사용하는 OMR 형식의 CBT를 제공합 니다. PC 버전 및 모바일 버전 완벽 연동 교사용/학생용 관리기능도 제공합니다. 에서 확인하세요.
정답 확인

정답 ①
