9급 국가직 공무원 전기이론 2023년 1회 기출문제

직각좌표계(x, y, z)에서 전위 함수가 V=6xy+4y2[V]로 주어 질 때, 좌표점(4, －1, 5)[m]에서 +x방향의 전계 세기[V/m] 는?

자성체에 자기장을 인가할 때, 내부 자속밀도가 큰 자성체부 터 순서대로 바르게 나열한 것은?

인덕턴스 20[H]를 갖는 인덕터에 전류 5[A]가 흐를 때, 저 장된 자기에너지[J]는?

임의의 닫힌 공간에서 외부로 나가는 전기선속과 공간 내부 의 총전하량의 관계를 나타내는 것은?

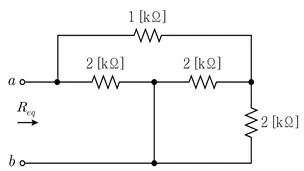

그림과 같은 회로의 단자 a와 b에서 바라본 등가저항 Req[k Ω]는?

단상 교류회로에서 전압 [V]를 부하에 인가하면, 전류 i(t)=5sin(1000t+θ) [A]가 흐 른다. 부하의 평균전력이 125√3[W]일 때 θ[rad]로 가능한 것은?

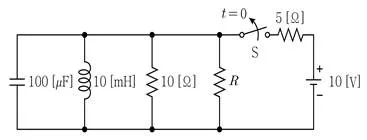

그림의 회로에서 스위치 S가 충분히 긴 시간 동안 닫혀 있다 가 t=0에서 개방되었다. t＞0 에서 R-L-C 병렬회로가 임계 제동이 되기 위한 저항 R[Ω]는?

그림의 회로에서 절점 a와 b 사이의 전압 Vab가 4[V]일 때, 절점 a와 c 사이의 전압 Vac[V]는?

코일에 직류전압 100[V]를 인가하면 500[W]가 소비되고, 교류전압 150[V]를 인가하면 720[W]가 소비된다. 코일의 리액턴스[Ω]는? (단, 전압은 실횻값이다)

부하 임피던스 가 6+j8[Ω]인 평형 3상 교류회로에서 상전압 200[V]를 전원으로 인가할 때, 부하에 흐르는 상전 류 의 크기 [A]는? (단, 전압과 전류는 실횻값이다)

평형 3상 Y 결선 회로에 대한 설명으로 옳지 않은 것은?

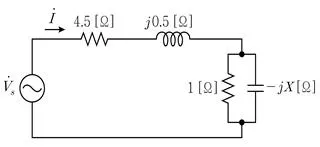

그림의 회로에서 교류전압 와 전류 가 동상일 때, 리액턴스 X[Ω]는?

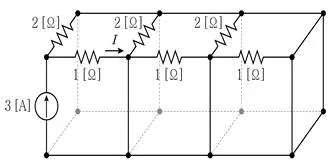

그림의 회로에서 전류 I[A]는?

그림의 회로에서 전류 I1과 I2에 대한 방정식이 다음과 같을 때, a1+a2의 값은?

그림의 3상 교류 시스템에서 부하에 소비되는 전력을 2-전 력계법으로 측정한 값이 P1은 50[W]이고 P2는 100[W]일 때, 전체 피상전력[VA]은?
