9급 국가직 공무원 전기이론 2009년 1회 기출문제

굵기가 일정한 원통형의 도체를 체적은 고정시킨 채 길게 늘 여 지름이 절반이 되도록 하였다. 이 경우 길게 늘인 도체의 저항 값은?

철심을 갖는 코일에 전류가 흐르면 전력손실이 발생한다. 이 러한 자기회로에서 전력손실이 발생하는 원인이 아닌 것은?

공기 중에서 무한히 긴 두 도선 A, B가 평행하게 d＝1 [m] 의 간격을 두고 있다. 이 두 도선 모두 1 [A]의 전류가 같은 방향으로 흐를 때, 도선 B에 작용하는 단위길이당 힘의 크기 [N/m] 및 형태를 옳게 구한 것은? (순서대로 힘의 크기, 힘 의 형태)

정전용량이 10 [㎌]과 40[㎌]인 2개의 커패시터를 직렬연결 한 회로가 있다. 이 직렬회로에 10 [V]의 직류전압을 인가할 때, 10 [㎌]의 커패시터에 축적되는 전하의 양[C]은?

저항값이 10 [Ω]인 100/π[mH]의 코일이 있다. 50 [Hz]의 교류전원을 인가할 때, 이 코일의 임피던스 각[°]은?

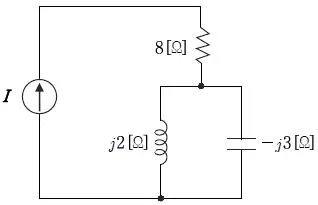

아래의 교류회로에 i(t)＝4sin(ωt－30°) [A]의 전류원을 주었 을 때, 유효전력[W]과 무효전력[Var]을 옳게 나타낸 것은? (순서대로 유효전력, 무효전력)

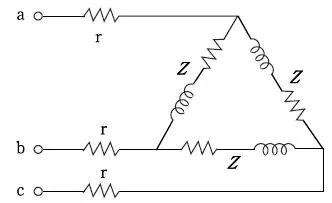

아래의 각 상에 Z ＝3＋j6[Ω]인 부하가 △로 접속되어 있다. 입력단자 a, b, c에 300 [V]의 3상 대칭전압을 인가할 때, 각 선로의 저항이 r＝1[Ω]이면 부하의 상전류[A]는?

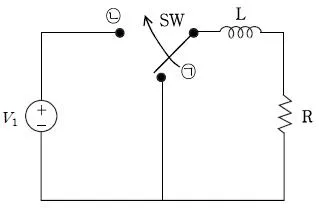

아래 회로에서 오랫동안 ㉠의 위치에 있던 스위치 SW를 t ＝0＋인 순간에 ㉡의 위치로 전환하였다. 충분한 시간이 흐 른 후에 인덕터 L에 저장되는 에너지[J]는? (단, V1＝100 [V], R＝20 [Ω], L＝0.2 [H]이다)

내부저항 3 [Ω], 기전력 12 [V]인 직류전원에 어떤 부하저 항 R [Ω]을 접속하였더니 부하저항이 소비하는 전력이 9 [W]였다. 이때 부하저항에 흐르는 전류와, 최대전력이 전달 되도록 회로를 구성한 경우에 흐르는 전류와의 차[A]는?

아래 회로의 a－b단에 커패시터를 연결하여 역률을 1.0으로 만들고자 한다. 필요한 커패시터의 정전용량[μF]은? (단, 입 력 전압은 100 [V]의 최대값과 50 [Hz]의 주파수를 갖는 다)

아래의 3상 부하에서 소비되는 전력을 2전력계법으로 측정 하였더니 전력계의 눈금이 P1＝150 [W], P2＝50 [W]를 각 각 지시하였다. 이때 3상 부하의 소비전력[W]은? (단, 부하 역률은 0.9이다)

아래 회로에서 t ＝0＋인 순간에 스위치 SW를 ㉠에서 ㉡으 로 전환하였다. 이 순간 인덕터에 흐르는 전류의 크기[A] 는?

아래 평판 커패시터의 극판 사이에 서로 다른 유전체를 평 판과 평행하게 각각 d1, d2의 두께로 채웠다. 각각의 정전용 량을 C1과 C2라 할 때, C1/C2의 값은? (단, V1==V2이고, d1=2d2이다)

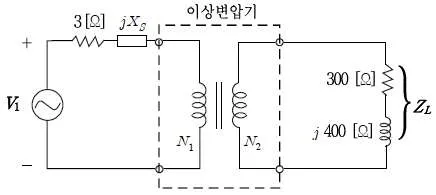

아래의 4단자 회로망에서 부하 ZL에 최대전력을 공급하기 위해서 변압기를 결합하여 임피던스 정합을 시키고자 한다. 변압기의 권선비와 XS[Ω]를 옳게 나타낸 것은? (순서대로 N1:N2, XS)

아래의 회로에서 Rab에 흐르는 전류가 0이 되기 위한 조건 은? (단, R1≠R2이다)

기전력 1.5[V], 내부저항 0.2[Ω]인 전지가 15개 있다. 이것 들을 모두 직렬로 접속하여 3[Ω]의 부하저항을 연결할 경 우의 부하 전류값[A]과, 모두 병렬로 접속하여 3[Ω]의 부 하저항을 연결할 경우의 부하 전류값[A]을 가장 가깝게 나 타낸 것은? (순서대로 직렬, 병렬)

아래 4단자 회로망에서 부하 ZL을 개방할 때, 입력 어드미 턴스는? (단, s는 복소주파수이다)

한 상의 임피던스가 30＋j40 [Ω]인 Y결선 평형부하에 선간 전압 200 [V]를 인가할 때, 발생되는 무효전력[Var]은?
