9급 국가직 공무원 전기이론 2021년 1회 기출문제

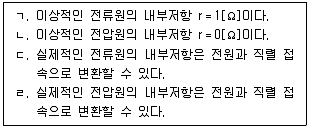

전류원과 전압원의 특징에 대한 설명으로 옳은 것만을 모두 고르면?

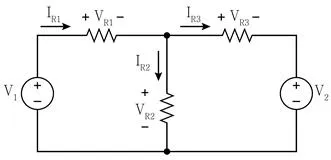

그림의 회로에 대한 설명으로 옳지 않은 것은?

전압 V＝100＋j10[V]이 인가된 회로의 전류가 I＝10－j5[A] 일 때, 이 회로의 유효전력[W]은?

그림의 회로에서 평형 3상 결선의 표시된 지점이 단선되 었다. 단자 a와 단자 b 사이에 인가되는 전압이 120[V]일 때, 저항 ra에 흐르는 전류 I[A]는? (단, Ra＝Rb＝Rc＝3[Ω], ra＝rb＝rc＝1[Ω]이다)

그림의 회로에서 부하에 최대전력이 전달되기 위한 부하 임 피던스[Ω]는? (단, R1＝R2＝5[Ω], R3＝2[Ω], XC＝5[Ω], XL ＝6[Ω]이다)

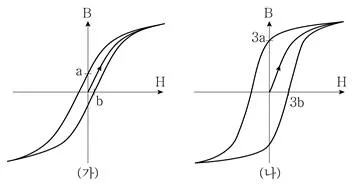

그림 (가)와 그림 (나)는 두 개의 물질에 대한 히스테리시스 곡선이다. 두 물질에 대한 설명으로 옳은 것은?

그림의 회로가 역률이 1이 되기 위한 XC[Ω]는?

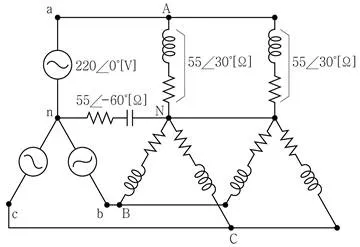

그림의 Y－Y 결선 평형 3상 회로에서 전원으로부터 공급되는 3상 평균전력[W]은? (단, 극좌표의 크기는 실횻값이다)

인덕턴스 L의 정의에 대한 설명으로 옳은 것은?

R－L 직렬회로에 200[V], 60[Hz]의 교류전압을 인가하였을 때, 전류가 10[A]이고 역률이 0.8이었다. R을 일정하게 유 지하고 L만을 조정하여 역률이 0.4가 되었을 때, 회로의 전 류[A]는?

그림의 회로에서 저항 R에 인가되는 전압이 6[V]일 때, 저 항 R[Ω]은?

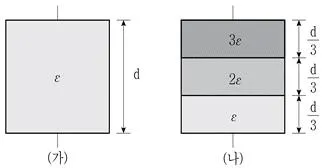

그림 (가)와 같이 면적이 S, 극간 거리가 d인 평행 평판 커 패시터가 있고, 이 커패시터의 극판 내부는 유전율 ε인 물 질로 채워져 있다. 그림 (나)와 같이 면적이 S인 평행 평판 커패시터의 극판 사이에 극간 거리 d의 1/3 부분은 유전율 3ε인 물질로 극간 거리 d의 1/3 부분은 유전율 2ε인 물질 로 그리고 극간 거리 d의 1/3 부분은 유전율 ε인 물질로 채 웠다면, 그림 (나)의 커패시터 전체 정전용량은 그림 (가)의 커패시터 정전용량의 몇 배인가? (단, 가장자리 효과는 무시 한다)

그림의 평형 3상 Y－Y 결선에 대한 설명으로 옳지 않은 것 은?

그림의 회로는 동일한 정전용량을 가진 6개의 커패시터로 구성되어 있다. 그림의 회로에 대한 설명으로 옳은 것은?

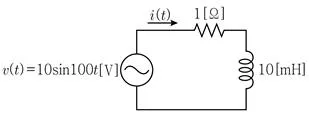

그림의 R－L 직렬회로에 대한 설명으로 옳지 않은 것은? (단, 회로의 동작상태는 정상상태이다)

그림의 회로에서 전류 Ix[A]는?

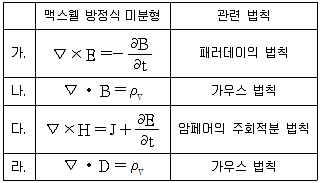

시변 전자계 시스템에서 맥스웰 방정식의 미분형과 관련 법 칙이 서로 옳게 짝을 이룬 것을 모두 고른 것은? (단, E는 전계, H는 자계, D는 전속밀도, J는 전도전류밀도, B는 자 속밀도, ρv는 체적전하밀도이다)

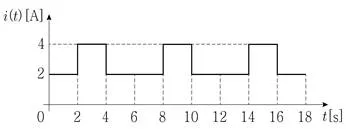

그림과 같은 전류 i(t)가 4[kΩ]의 저항에 흐를 때 옳지 않은 것은?
