9급 국가직 공무원 전기이론 2019년 1회 기출문제

전압이 E [V], 내부저항이 r [Ω]인 전지의 단자 전압을 내부 저항 25 [Ω]의 전압계로 측정하니 50 [V]이고, 75 [Ω]의 전압계로 측정하니 75 [V]이다. 전지의 전압 E [V]와 내부저 항 r [Ω]은? (순서대로 E[V], r[Ω])

등전위면(equipotential surface)의 특징에 대한 설명으로 옳 은 것만을 모두 고르면?

코일에 직류 전압 200 [V]를 인가했더니 평균전력 1,000 [W]가 소비되었고, 교류 전압 300 [V]를 인가했더니 평균전 력 1,440 [W]가 소비되었다. 코일의 저항[Ω]과 리액턴스[Ω] 는? (순서대로 저항[Ω], 리액턴스[Ω])

독립전원과 종속전압원이 포함된 다음의 회로에서 저항 20 [Ω]의 전압 Va [V]는?

다음 자기회로에 대한 설명으로 옳지 않은 것은? (단, 손실이 없는 이상적인 회로이다)

전류 i(t)＝t2＋2t [A]가 1 [H] 인덕터에 흐르고 있다. t ＝1 일 때, 인덕터의 순시전력[W]은?

다음 회로에서 40 [μF] 커패시터 양단의 전압 Va [V]는?

그림과 같은 주기적인 전압 파형에 포함되지 않은 고조파의 주파수[Hz]는?

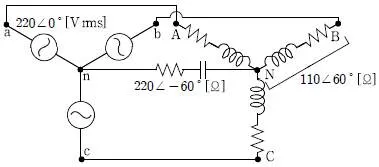

다음 Y－Y 결선 평형 3상 회로에서 부하 한 상에 공급되는 평균전력[W]은? (단, 극좌표의 크기는 실횻값이다)

R－L－C 직렬회로에 100 [V]의 교류 전원을 인가할 경우, 이 회로에 가장 큰 전류가 흐를 때의 교류 전원 주파수 f [Hz]와 전류 I [A]는? (단, R ＝50 [Ω], L ＝100 [mH], C ＝1,000 [μF]이다) (순서대로 f[Hz],I[A])

1대의 용량이 100 [kVA]인 단상 변압기 3대를 평형 3상 Δ 결선으로 운전 중 변압기 1대에 장애가 발생하여 2대의 변 압기를 V결선으로 이용할 때, 전체 출력용량[kVA]은?

자속밀도 4[Wb/m2]의 평등자장 안에서 자속과 30° 기울어 진 길이 0.5[m]의 도체에 전류 2[A]를 흘릴 때, 도체에 작 용하는 힘 F[N]는?

다음 R－L 직렬회로에서 t＝0에서 스위치 S를 닫았다. t＝3 에서 전류의 크기가 i(3)＝4(1－e-1) [A]일 때, 전압 E [V] 와 인덕턴스 L [H]은? (순서대로 E[V], L[H])

다음 회로의 역률이 0.8일 때, 전압 Vs[V]와 임피던스 X [Ω]는? (단, 전체 부하는 유도성 부하이다) (순서대로 Vs[V], X[Ω])

R－L 직렬회로에 직류 전압 100 [V]를 인가하면 정상상태 전류는 10 [A]이고, R－C 직렬회로에 직류 전압 100 [V] 를 인가하면 초기전류는 10 [A]이다. 이 두 회로의 설명으 로 옳지 않은 것은? (단, C＝100 [μF], L＝1 [mH]이고, 각 회로에 직류 전압을 인가하기 전 초깃값은 0이다)

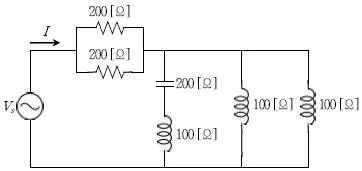

다음 회로에서 전원 Vs [V]가 R－L－C로 구성된 부하에 인 가 되었을 때, 전체 부하의 합성 임피던스 Z [Ω] 및 전압 Vs와 전류 I의 위상차 θ[°]는? (순서대로 Z[Ω], θ[°])

다음 직류회로에서 4[Ω] 저항의 소비전력[W]은?

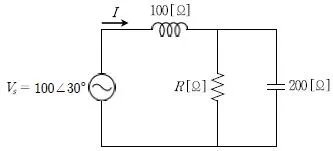

다음 직∙병렬 회로에서 전류 I[A]의 위상이 전압 Vs[V]의 위 상과 같을 때, 저항 R [Ω]은?

그림과 같이 저항 R1＝R2＝10[Ω], 자기 인덕턴스 L1＝ 10[H], L2＝100 [H], 상호 인덕턴스 M＝10 [H]로 구성된 회로의 임피던스 Zab[Ω]는? (단, 전원 Vs의 각속도는 ω＝ 1[rad/s]이고 ZL＝10－j100 [Ω]이다)
