9급 국가직 공무원 전기이론 2018년 1회 기출문제

다음 그림은 내부가 빈 동심구 형태의 콘덴서이다. 내구와 외 구의 반지름 a, b를 각각 2배 증가시키고 내부를 비유전율 ϵr ＝2인 유전체로 채웠을 때, 정전용량은 몇 배로 증가하는가?

선간전압 300 [V]의 3상 대칭전원에 Δ결선 평형부하가 연결 되어 역률이 0.8인 상태로 720 [W]가 공급될 때, 선전류[A] 는?

다음 회로에서 12[Ω] 저항의 전압 V[V]는?

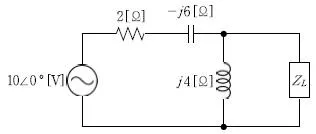

4. 다음 회로에서 부하임피던스 ZL에 최대전력이 전달되기 위한 ZL[Ω]은?

부하에 인가되는 비정현파 전압 및 전류가 다음과 같을 때, 부하에서 소비되는 평균전력[W]은?

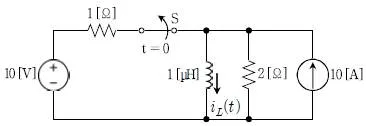

다음 회로에서 오랜 시간 닫혀있던 스위치 S가 t＝0에서 개 방된 직후에 인덕터의 초기전류 iL(0+)[A]는?

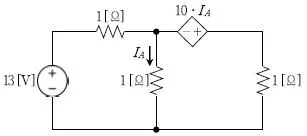

다음 직류회로에서 전류 IA[A]는?

단면적이 1[cm2]인 링(Ring)모양의 철심에 코일을 균일하게 500회 감고 600 [mA]의 전류를 흘렸을 때 전체 자속이 0.2[μWb]이다. 같은 코일에 전류를 2.4 [A]로 높일 경우 철 심에서의 자속밀도[T]는? (단, 기자력(MMF)과 자속은 비례관 계로 가정한다)

다음 평형(전원 및 부하 모두) 3상회로에서 상전류 IAB [A] 는? (단, ZP ＝6＋j 9[Ω], Van ＝900∠0°[V]이다)

다음 그림과 같이 μr＝50인 선형모드로 작용하는 페라이트 자성체의 전체 자기저항은? (단, 단면적 A ＝ 1[m2], 단면 적 B＝0.5 [m2], 길이 a＝10 [m], 길이 b＝2 [m]이다)

선간전압 20 [kV], 상전류 6 [A]의 3상 Y결선되어 발전하 는 교류 발전기를 Δ결선으로 변경하였을 때, 상전압 VP[kV] 와 선전류 IL[A]은? (단, 3상 전원은 평형이며, 3상 부하는 동일하다) (순서대로 VP[kV], IL[A])

전압이 10 [V], 내부저항이 1 [Ω]인 전지(E)를 두 단자에 n개 직렬접속하여 R과 2R이 병렬접속된 부하에 연결하였을 때, 전지에 흐르는 전류 I가 2 [A]라면 저항 R [Ω]은?

다음 회로는 뒤진 역률이 0.8인 300 [kW]의 부하가 걸려있 는 송전선로이다. 수전단 전압 Er＝5,000 [V]일 때, 전류 I [A]와 송전단 전압 Es [V]는? (순서대로 I[A], Es[V])

다음 그림과 같은 이상적인 변압기 회로에서 200 [Ω] 저항 의 소비전력[W]은?

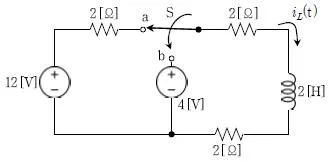

다음 회로에서 스위치 S가 충분히 오래 단자 a에 머물러 있 다가 t＝0에서 스위치 S가 단자 a에서 단자 b로 이동하였 다. t >0일 때의 전류 iL(t)[A]는?

R－L 직렬회로에서 10 [V]의 직류 전압을 가했더니 250 [mA]의 전류가 측정되었고, 주파수 ω＝1000 [rad/sec], 10 [V]의 교류 전압을 가했더니 200 [mA]의 전류가 측정 되었다. 이 코일의 인덕턴스[mH]는? (단, 전류는 정상상태 에서 측정한다)

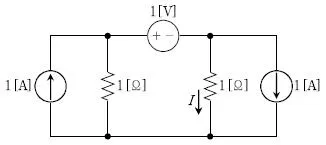

다음 직류회로에서 전류 I [A]는?

서로 다른 유전체의 경계면에서 발생되는 전기적 현상에 대 한 설명으로 옳은 것은?

다음 회로에서 단자 a, b 간의 전압 Vab[V]는?

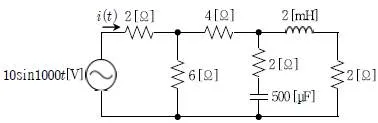

다음 교류회로가 정상상태일 때, 전류 i(t)[A]는?
