9급 국가직 공무원 전기이론 2013년 1회 기출문제

(A), (B), (C)가 각각 설명하고 있는 법칙들을 바르게 연결한 것은? (순서대로 (A), (B), (C))

다음 콘덴서 직병렬 회로에 직류전압 180 [V]를 연결하였다. 이 회로의 합성 정전용량과 C2 콘덴서에 걸리는 전압은? (순 서대로 합성 정전용량[㎌], 전압[V])

어떤 4단자망의 전송파라미터 행렬 가 로 주어질 때 영상임피던스[Ω]는?

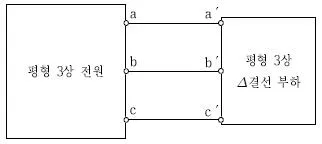

평형 3상 전원을 그림과 같이 평형 3상 △결선 부하에 접속 하였다. 3상 전원과 각 상의 부하 임피던스는 그대로 두고 부하의 결선 방식만 Y결선으로 바꾸었을 때의 설명으로 옳지 않은 것은?

어떤 직류회로 양단에 10 [Ω]의 부하저항을 연결하니 100 [mA]의 전류가 흘렀고, 10 [Ω]의 부하저항 대신 25 [Ω]의 부하저항을 연결하니 50 [mA]로 전류가 감소하였다. 이 회 로의 테브난 등가 전압과 등가저항은? (순서대로 등가전압 [V], 등가저항[Ω])

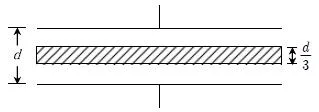

간격 d인 평행판 콘덴서의 단위면적당 정전용량을 C 라 할 때, 그림과 같이 극판 사이에 두께 d/3의 도체평판을 넣는다 면 단위 면적당 정전용량은?

다음은 v(t)=10+30√2sinωt[V]의 그래프이다. 이 전압의 실효 값[V]은?

다음 회로에 상전압 100 [V]의 평형 3상 △결선 전원을 가 했을 때, 흐르는 선전류(Ib)의 크기[A]는? (단, 상순은 a, b, c로 한다)

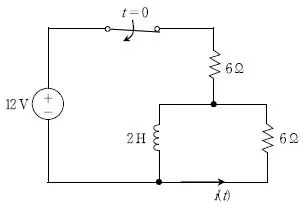

다음 회로에서 스위치가 충분히 오랜 시간 동안 닫혀 있다 가 t＝0인 순간에 열렸다. 스위치가 열린 직후의 전류i(0+) 와 시간이 무한히 흘렀을 때의 전류i(∞)는? (순서대로 i(0+)[A], i(∞)[A])

30 [cm]의 간격으로 평행하게 가설된 무한히 긴 두 전선에 1.5π[A]의 직류 전류가 서로 반대 방향으로 각각 흐를 때, 두 전선 사이 중간 지점에서의 자기장의 세기[A/m]는?

RLC 직렬 교류회로의 공진 현상에 대한 설명으로 옳지 않 은 것은?

기전력이 1.5 [V], 내부 저항이 3 [Ω]인 전지 3개를 같은 극끼리 병렬로 연결하고, 어떤 부하저항을 연결하였더니 부 하에 0.5 [A]의 전류가 흘렀다. 부하저항의 값을 두 배로 높였을 때, 부하에 흐르는 전류[A]는?

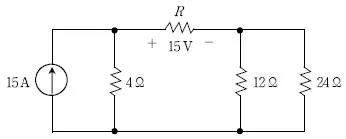

다음 회로에서 저항 R의 양단 전압이 15 [V]일 때, 저항 R [Ω]은?

RC 직렬회로에 200 [V]의 교류전압을 인가하였더니 10 [A]의 전류가 흘렀다. 전류가 전압보다 위상이 60°앞설 때, 저항[Ω]은?

균일 자기장(z축 방향) 내에 길이가 0.5 [m]인 도선을 y축 방향으로 놓고 2 [A]의 전류를 흘렸더니 6 [N]의 힘이 작 용하였다. 이 도선을 그림과 같이 z축에 대해 수직이며 x축 에 대해 30° 방향으로 v＝10 [m/s]의 속도로 움직일 때, 발생되는 유도기전력의 크기[V]는?

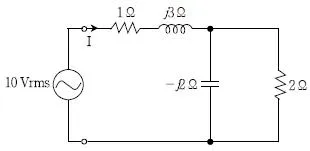

다음 회로의 역률과 유효전력은? (순서대로 역률, 유효전력 [W])

다음 회로에서 최대 평균전력을 전달하기 위한 부하 임피던 스 ZL[Ω]은?

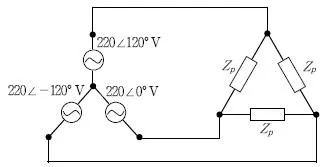

다음은 Y－△로 결선한 평형 3상 회로이다. 부하의 상전류 와 선전류의 크기는? (단, 각 상의 부하 임피던스 Zp＝24＋ j18 [Ω]이다) (순서대로 상전류[A], 선전류[A])
