9급 국가직 공무원 전기이론 2008년 1회 기출문제

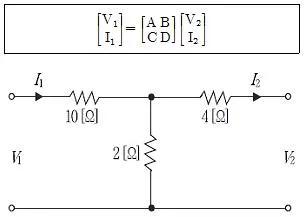

아래 회로에 대한 4단자 파라미터 행렬이 다음 식으로 주어 질 때, 파라미터 A와 D를 구하면?

다음 그림과 같은 RC직렬회로에 정현파 교류전원을 인가하 였을 때, 저항 양단 전압과 콘덴서 양단 전압의 실효치가 같 았다. 인가된 전압과 전류의 위상차[°]는?

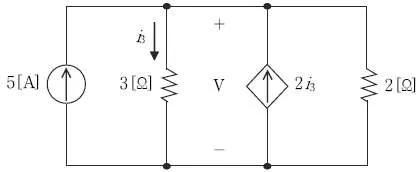

다음 회로에서 종속전류원 양단에 걸리는 전압 V [V]는?

다음 회로에 교류전압(vs)을 인가하였다. 전압(vs)과 전류(i)가 동상이 되었을 때 X의 값[Ω]은?

어떤 회로의 유효전력이 40 [W]이고 무효전력이 30 [Var]일 때 역률은?

1상의 임피던스가 Z＝80[Ω]＋j60[Ω]인 Y결선 부하에 선간전 압이 200√3[V]인 평형 3상 전원이 인가될 때, 이 3상 평형 회로의 유효전력[W]은?

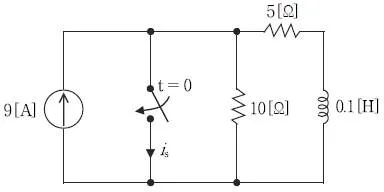

다음 직류회로에서 t＝0인 순간에 스위치를 닫을 경우 이 때 스위치로 흐르는 전류 is(0＋) [A]는?

선간전압이 200 [V]인 평형 3상 전원에 1상의 저항이 100 [Ω]인 3상 델타(Δ)부하를 연결할 경우 선전류[A]는?

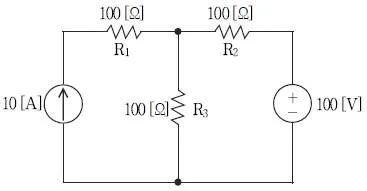

전류원과 전압원이 각각 존재하는 다음 회로에서 R3에 흐르 는 전류[A]는?

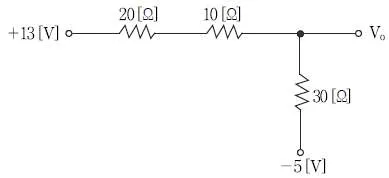

다음 회로에서 출력전압 Vo V]는?

다음 브리지(bridge)회로에서 저항 R에 최대전력이 전달되 기 위한 저항 R[Ω]은?

직류 10 [V]의 전압을 1 [kΩ]의 저항 부하에 10분간 인가 하였을 경우 소비된 에너지[J]는?

자속밀도 10[Wb/m2]인 평등자계 내에 길이 10[cm]의 직 선도체가 자계와 수직방향으로 속도 10 [m/s]로 운동할 때 도체에 유기되는 기전력[V]은?

비투자율 μs, 자속밀도 B인 자계 중에 있는 자극 m[Wb]이 받는 힘[N]은? (단, μ0는 진공중의 투자율이다)

직각좌표계 (x, y, z)의 원점에 점전하 0.3 [μC]이 놓여져 있다. 이 점전하로부터 좌표점 (1, 2, －2) [m]에 미치는 전계 중 x축 성분의 전계의 세기[V/m]는? (단, 매질은 진공 이다)

한 변의 길이가 30 [cm]인 정방형 전극판이 2 [cm] 간극 으로 놓여 있는 평행판 콘덴서가 있다. 이 콘덴서의 평행판 사이에 유전율이 10－5[F/m]인 유전체를 채우고 양 극판에 200 [V]의 전위차를 주면 축적되는 전하량[C]은?

평행판 콘덴서에 전하량 Q[C]가 충전되어 있다. 이 콘덴서 의 내부 유전체의 유전율이 두배로 변한다면 콘덴서 내부의 전속밀도는?

다음 회로에서 Vs＝100sin(ωt ＋30°) [V]일 때 전류 i 의 최 대 값[A]은?
