9급 국가직 공무원 전기이론 2012년 1회 기출문제

다음 회로는 저항과 축전기로 구성되어 있다. 직류 전압을 인 가하고 충분한 시간이 지난 후 R＝100 Ω에 흐르는 전류 I [A]는?

다음 회로에 표시된 테브난등가저항[Ω]은?

다음 회로에서 충분한 시간이 지난 후 2개의 인덕터에 저장 된 에너지의 합[mJ]은?

다음 회로에서 9A의 전류원이 회로에서 추출해 가는 전력 [W]은?

다음과 같은 토러스형 자성체를 갖는 자기회로에 코일을 110 회 감고 1A의 전류를 흘릴 때, 공극에서 발생하는 기자력 [AT/m] 강하는? (단, 이때 자성체의 비투자율 μr1은 990이 고, 공극내의 비투자율은 μr2는 1이다. 자성체와 공극의 단면 적은 1cm2이고, 공극을 포함한 자로 전체 길이 Lc는 1 m, 공극의 길이 Lg는 1 cm이다. 누설자속 및 공극 주위의 플린 징 효과는 무시한다)

인덕턴스가 100mH인 코일에 전류가 0.5초 사이에 10A에서 20A로 변할 때, 이 코일에 유도되는 평균기전력[V]과 자속의 변화량[Wb]은? (순서대로 V, Wb)

전기력선의 성질에 대한 설명으로 옳지 않은 것은?

다음 회로에서 콘덴서 C1 양단의 전압[V]은?

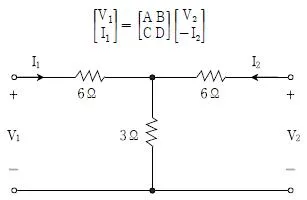

다음 회로에 대한 전송 파라미터 행렬이 아래 식으로 주어 질 때, 파라미터 A와 D는?(순서대로 A, D)

교류회로에 대한 설명으로 옳지 않은 것은?

부하에 인가된 전압이 v(t)＝100cos(ωt＋30°) V이고, 전류 i(t)＝10cos(ωt－30°) A가 흐를 때, 복소전력[VA]은?

다음 R－L－C 직렬회로에서 회로에 흐르는 전류 I는 전원의 주파수에 따라 크기가 변한다. 임의의 주파수에서 회로에 흐르는 전류가 최대가 되었다고 하면, 그때의 전류 I [A]는?

다음 회로에서 이라 하였을 때, Z1과 Z2에서 각각 소비되는 전력[kW]은? (단, 는 페이저이다) (순서대로 Z1, Z2)

평형 3상 교류회로의 Δ와 Y결선에서 전압과 전류의 관계에 대한 설명으로 옳지 않은 것은?

부하 한 상의 임피던스가 6＋j8 Ω인 3상 Δ결선회로에 100 V의 전압을 인가할 때, 선전류[A]는?

다음과 같은 불평형 3상 4선식 회로에 대칭 3상 상전압 200 V를 가할 때, 중성선에 흐르는 전류 In[A]은? (단, Ra＝ 10 Ω, Rb＝5 Ω, Rc＝20 Ω이다)

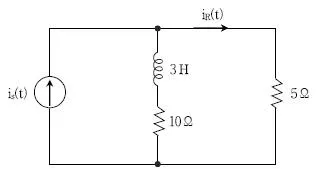

다음 회로에서 전원전류 is(t)로 크기가 3 A인 스텝전류를 t ＝0인 시점에 회로에 인가하였을 때, 저항 5 Ω에 흐르는 전 류 iR(t) [A]는? (단, 모든 소자의 초기전류는 0이다)

다음 R－L 회로에서 t＝0인 시점에 스위치(SW)를 닫았을 때에 대한 설명으로 옳은 것은?

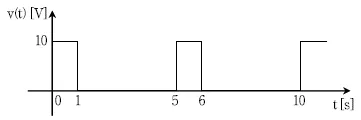

다음과 같은 주기함수의 실효치 전압[V]은?
