9급 국가직 공무원 전기이론 2014년 1회 기출문제

어떤 코일에 흐르는 전류가 0.1초 사이에 20 A에서 4 A까지 일정한 비율로 변하였다. 이 때 20 V의 기전력이 발생한다면 코일의 자기 인덕턴스[H]는?

저항이 5 Ω인 R－L 직렬회로에 실효값 200 V인 정현파 전원 을 연결하였다. 이 때 실효값 10A의 전류가 흐른다면 회로의 역률은?

어떤 회로에 전압 100 V를 인가하였다. 이 때 유효전력이 300W이고 무효전력이 400 Var라면 회로에 흐르는 전류[A] 는?

R－C 직렬회로에 직류전압 100V를 연결하였다. 이 때 커패 시터의 정전용량이 1㎌이라면 시정수를 1초로 하기 위한 저 항[MΩ]은?

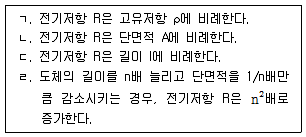

도체의 전기저항 R [Ω]과 고유저항 ρ[Ω∙m], 단면적 A [m2], 길이 l [m]의 관계에 대한 설명으로 옳은 것만을 모두 고르면?

저항 R, 인덕터 L, 커패시터 C 등의 회로 소자들을 직렬회로 로 연결했을 경우에 나타나는 특성에 대한 설명으로 옳은 것 만을 모두 고르면?

다음 회로에서 단자 a와 b 사이의 테브냉(Thevenin) 등가저 항 RTH[kΩ]와 개방 회로 전압 Voc[V]는? (순서대로 RTH[kΩ], Voc[V])

다음 회로에서 단자 a와 b 사이에 흐르는 전류[A]는?

권선비가 10 : 1인 이상적인 변압기가 있다. 1차 측은 실효 값 200∠0° V인 전원에 연결되었고 2차 측은 10∠30° Ω인 부하에 연결되었을 때, 변압기의 1차 측에 흐르는 전류[A] 는?

다음 회로에 대한 설명으로 옳은 것만을 <보기>에서 모두 고르면? (단, 총 전하량 QT＝400 μC이고, 정전용량 C1＝3 ㎌, C2＝2㎌, C3＝2㎌이다)

솔레노이드 코일의 단위길이당 권선수를 4배로 증가시켰을 때, 인덕턴스의 변화는?

전기장 내의 한 점 a에서 다른 점 b로 －4 C의 전하를 옮 기는데 32 J의 일이 필요하다. 이 경우에 두 점 사이의 전 위차 크기[V]는?

다음 R－C 병렬회로에서 커패시터에 흐르는 전류 i(t)[A] 는? (단, is(t)=10√2cos(wt＋45°)A이다)

R－L－C 병렬회로에서 저항 10Ω, 인덕턴스 100 H, 정전용 량 104㎌일 때 공진 현상이 발생하였다. 이 때 공진 주파수 [Hz]는?

다음 회로에서 저항 2 Ω에 소비되는 전력[W]은?

다음 회로에서 저항 4 Ω에 흐르는 전류 I [A]는?

다음 회로에서 단자 a, b, c에 대칭 3상 전압을 인가하여 각 선전류가 같은 크기로 흐르게 하기 위한 저항 R [Ω]은?

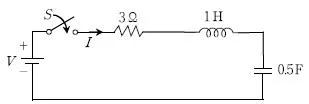

다음 R－L－C 직렬회로에서 스위치 S를 닫은 후에 흐르는 과도 전류의 파형 특성은?

다음은 교류 정현파의 최댓값과 다른 값들과의 상관관계를 나타낸 것이다. 실효값 (A)와 파고율 (B)는? (순서대로 (A), (B))
