9급 국가직 공무원 전기이론 2017년 1회 기출문제

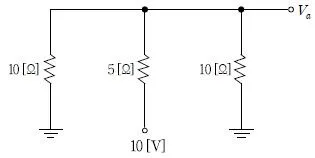

그림과 같은 회로에서 단자전압 Va[V]는?

진공상태에 놓여있는 정전용량이 6[㎌]인 평행 평판 콘덴서 에 두께가 극판간격(d)과 동일하고 길이가 극판길이(L)의 2/3 에 해당하는 비유전율이 3인 운모를 그림과 같이 삽입하였을 때 콘덴서의 정전용량[㎌]은?

220 [V], 55 [W] 백열등 2개를 매일 30분씩 10일간 점등했 을 때 사용한 전력량과 110 [V], 55 [W]인 백열등 1개를 매 일 1시간씩 10일간 점등했을 때 사용한 전력량의 비는?

그림과 같은 회로에서 저항(R1) 양단의 전압 VR1[V]은?

상호인덕턴스가 10 [mH]이고, 두 코일의 자기인덕턴스가 각 각 20 [mH], 80 [mH]일 경우 상호 유도 회로에서의 결합계 수 k는?

그림과 같은 평형 3상 Y－△ 결선 회로에서 상전압이 200 [V]이고, 부하단의 각 상에 R=90[Ω], XL=120[Ω]이 직렬로 연결되어 있을 때 3상 부하의 소비 전력[W]은?

직각좌표계의 진공 중에 균일하게 대전되어 있는 무한 y-z평 면 전하가 있다. 축 상의 점에서 x만큼 떨어진 점에서의 전 계 크기는?

R=90[Ω], L=32[mH], C=5[㎌]의 직렬회로에 전원전압 v(t)750cos(5000t+30°)[V]를인가했을때회로의리액턴스[Ω] 는?

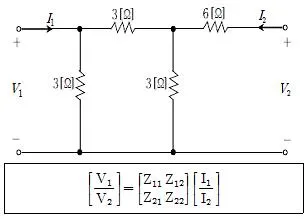

그림과 같은 회로에서 4단자 임피던스 파라미터 행렬이 <보 기>와 같이 주어질 때 파라미터 Z11과 Z22, 각각의 값[Ω] 은?

20 [V]를 인가했을 때 400 [W]를 소비하는 굵기가 일정한 원통형 도체가 있다. 체적을 변하지 않게 하고 지름이 1/2 로 되게 일정한 굵기로 잡아 늘였을 때 변형된 도체의 저항 값[Ω]은?

인덕터(L)와 커패시터(C)가 병렬로 연결되어 있는 회로에서 공진 현상이 발생하였다. 이때 임피던스(Z)의 크기 변화로 옳은 것은?

직류전원[V], R=20[kΩ], C=2[㎌]의 값을 갖고 스위치가 열린 상태의 RC직렬회로에서 t=0일 때 스위치가 닫힌다. 이 때 시정수 τ[s]는?

전압과 전류의 순시값이 아래와 같이 주어질 때 교류 회로 의 특성에 대한 설명으로 옳은 것은?

두 종류의 수동 소자가 직렬로 연결된 회로에 교류 전원전 압 v(t)=200sin(200t+π/3)[V]를 인가하였을 때 흐르는 전류 는 i(t)=10sin(200t+π/6)[A]이다. 이때 두 소자 값은?

진공 중에 두 개의 긴 직선도체가 6 [cm]의 거리를 두고 평행하게 놓여있다. 각 도체에 10 [A], 15 [A]의 전류가 같 은 방향으로 흐르고 있을 때 단위 길이 당 두 도선 사이에 작용하는 힘[N/m]은? (단, 진공 중의 투자율 μ0=4π×10-7 이다)

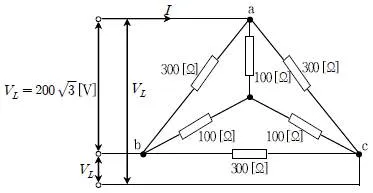

300 [Ω]과 100 [Ω]의 저항성 임피던스를 그림과 같이 회 로에 연결하고 대칭 3상 전압 VL=200√3[V]를 인가하였다. 이 때 회로에 흐르는 전류 I[A]는?

부하 양단 전압이 v(t)=60cos(ωt-10°)[V]이고 부하에 흐르 는 전류가 i(t)=1.5cos(ωt+50°)[A]일 때 복소전력 S[VA]와 부하 임피던스 Z[Ω]는? (순서대로 S[VA], Z[Ω])

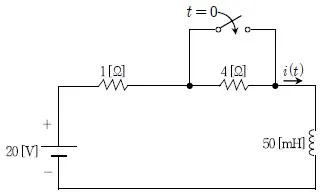

그림과 같은 회로에서 스위치는 긴 시간 동안 개방되어 있 다가 t=0에서 닫힌다. t≥0에서 인덕터에 흐르는 전류 i(t)[A]는?

그림과 같은 회로에 R=3[Ω], ωL=1[Ω]을 직렬 연결한 후 v(t)=100√2sinωt+30√2sin3ωt[V]의 전압을 인가했을 때 흐 르는 전류 i(t)의 실효값[A]은?
