9급 국가직 공무원 전기이론 2020년 1회 기출문제

다음의 교류전압 v1(t)과 v2(t)에 대한 설명으로 옳은 것은?

그림의 회로에서 1[Ω]에 흐르는 전류 I[A]는?

3상 평형 △결선 및 Y결선에서, 선간전압, 상전압, 선전류, 상전류에 대한 설명으로 옳은 것은?

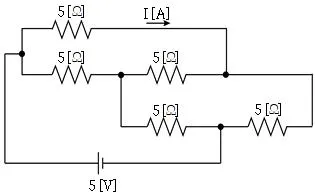

그림의 회로에서 전류 I[A]는?

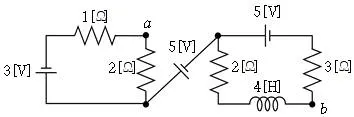

그림의 회로에서 점 a와 점 b 사이의 정상상태 전압 Vab[V] 는?

그림의 회로에서 저항 RL에 4[W]의 최대전력이 전달될 때, 전압 E[V]는?

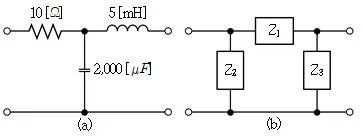

그림 (a)의 T형 회로를 그림 (b)의 π형 등가회로로 변환할 때, Z3[Ω]은? (단, ω=103[rad/s]이다)

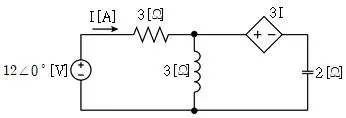

그림의 회로에서 전원전압의 위상과 전류 I[A]의 위상에 대 한 설명으로 옳은 것은?

그림과 같이 3상 평형전원에 연결된 600[VA]의 3상 부하 (유도성)의 역률을 1로 개선하기 위한 개별 커패시터 용량 C[μF]는? (단, 3상 부하의 역률각은 30°이고, 전원전압은 Vab(t)=100√2sin100t [V]이다)

2개의 도체로 구성되어 있는 평행판 커패시터의 정전용량을 100[F]에서 200[F]으로 증대하기 위한 방법은?

어떤 회로에 전압 v(t)=25sin(wt+θ)[V]을 인가하면 전류 i(t)=4sin(wt+θ-60°)[A]가 흐른다. 이 회로에서 평균전력 [W]은?

그림과 같이 자로 l=0.3[m], 단면적 S=3×10-4[m2], 권선수 N＝1,000회, 비투자율 μr=104인 링(ring)모양 철심의 자기인 덕턴스 L[H]은? (단, μ0=4π×10-7이다)

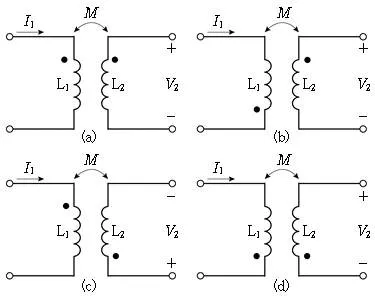

그림의 자기결합 회로에서 V2[V]가 나머지 셋과 다른 하나 는? (단, M은 상호 인덕턴스이며, L2 코일로 흐르는 전류는 없다)

그림의 회로에서 교류전압을 인가하여 전류 I[A]가 최소가 될 때, 리액턴스 XC[Ω]는?

2개의 단상전력계를 이용하여 어떤 불평형 3상 부하의 전력 을 측정한 결과 P1＝3[W], P2＝6[W]일 때, 이 3상 부하의 역률은?

2Q[C]의 전하량을 갖는 전하 A에서 q[C]의 전하량을 떼어 내어 전하 A로부터 1[m] 거리에 q[C]를 위치시킨 경우, 두 전하 사이에 작용하는 전자기력이 최대가 되는 q[C]는? (단, 0＜q＜2Q이다)

그림의 회로에서 t＝0[sec]일 때, 스위치 S를 닫았다. t＝ 3[sec]일 때, 커패시터 양단 전압 vc(t)[V]은? (단, vc(t＝0 －)＝0[V]이다)

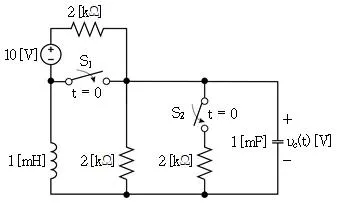

그림의 회로에서 t＝0[sec]일 때, 스위치 S1과 S2를 동시에 닫을 때, t＞0에서 커패시터 양단 전압 vc(t)[V]은?
