9급 국가직 공무원 전기이론 2022년 1회 기출문제

중첩의 원리를 이용한 회로해석 방법에 대한 설명으로 옳은 것만을 모두 고르면?

정전용량이 1[μF]과 2[μF]인 두 개의 커패시터를 직렬로 연 결한 회로 양단에 150[V]의 전압을 인가했을 때, 1[μF] 커 패시터의 전압[V]은?

저항 30[Ω]과 유도성 리액턴스 40[Ω]을 병렬로 연결한 회로 양단에 120[V]의 교류 전압을 인가했을 때, 회로의 역률은?

3상 모터가 선전압이 220[V]이고 선전류가 10[A]일 때, 3.3[kW]를 소모하기 위한 모터의 역률은? (단, 3상 모터는 평형 Y－결선 부하이다.)

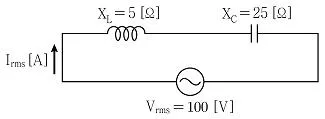

그림의 L－C 직렬회로에서 전류 Irmc의 크기[A]는?

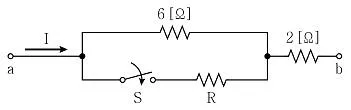

그림의 회로에서 전압 E[V]를 a - b 양단에 인가하고, 스위 치 S를 닫았을 때의 전류 I[A]가 닫기 전 전류의 2배가 되었 다면 저항 R[Ω]은?

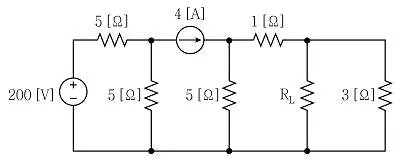

그림의 회로에서 저항 RL이 변화함에 따라 저항 3[Ω]에 전달 되는 전력에 대한 설명으로 옳은 것은?

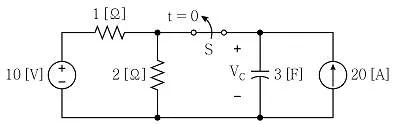

그림의 회로에서 스위치 S가 충분히 긴 시간 동안 닫혀있다 가 t＝0에서 개방된 직후의 커패시터 전압 VC(0+)[V]는?

그림과 같이 4개의 전하가 정사각형의 형태로 배치되어 있 다. 꼭짓점 C에서의 전계강도가 0[V/m]일 때, 전하량 Q[C]는?

이상적인 조건에서 철심이 들어있는 동일한 크기의 환상 솔 레노이드의 인덕턴스 크기를 4배로 만들기 위한 솔레노이드 권선수의 배수는?

각 변의 저항이 15[Ω]인 3상 Y－결선회로와 등가인 3상 △ －결선 회로에 900[V] 크기의 상전압이 걸릴 때, 상전류의 크기[A]는? (단, 3상 회로는 평형이다.)

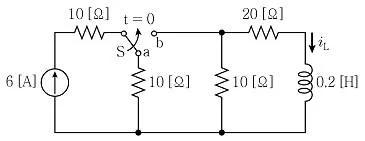

그림의 회로에서 t＝0인 순간에 스위치 S를 접점 a에서 접 점 b로 이동하였다. 충분한 시간이 흐른 후에 전류 iL[A]은?

자극의 세기 5×10-5[Wb], 길이 50[cm]의 막대자석이 200[A/m]의 평등 자계와 30° 각도로 놓여있을 때, 막대자 석이 받는 회전력[N·m]은?

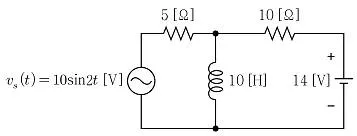

그림의 회로에서 인덕터에 흐르는 평균 전류[A]는? (단, 교 류의 평균값은 전주기에 대한 순시값의 평균이다.)

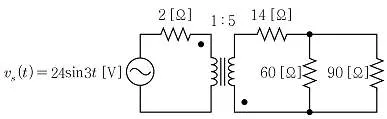

이상적인 변압기를 포함한 그림의 회로에서 정현파 전압원 이 공급하는 평균 전력[W]은?

그림의 회로에서 정현파 전원에 흐르는 전류의 실횻값 I[A] 는?

이상인 연산 증폭기를 포함한 그림의 회로에서 vs(t)＝ cost[V]일 때, 커패시터 양단 전압 vc(t)[V]는? (단, 커패시 터의 초기전압은 0[V]이다.)
