9급 국가직 공무원 전기이론 2010년 1회 기출문제

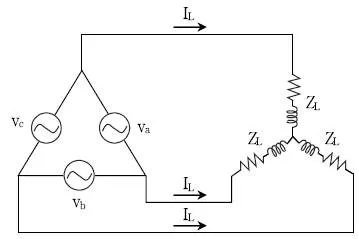

다음의 회로처럼 Δ결선된 평형 3상전원에 Y결선된 평형 3 상부하를 연결하였다. 상전압 Va, Vb, Vc의 실효치는 210 [V]이며, 부하 ZL=1+j√2[Ω]이다. 평형 3상부하에 흐르는 선전류 IL[A]은?

다음의 회로에 평형 3상전원을 인가했을 때 각 선에 흐르는 전류 IL[A]가 같으면 R [Ω]은?

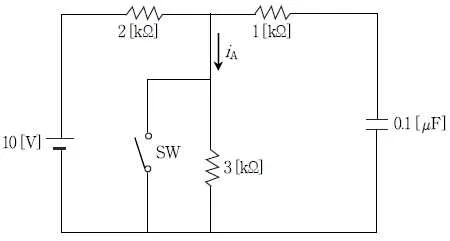

다음의 회로에서 스위치(SW)가 충분한 시간동안 열려 있다 가 t ＝0인 순간에 스위치를 닫았다. 시간에 따른 전류 iA의 값으로 옳은 것은? (단, iA(0－)는 초기전류, iA(0＋)는 스위 치를 닫은 직후의 전류, iA(∞)는 정상상태의 전류이며, 단위 는 [mA]이다)

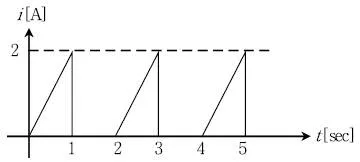

다음의 그림과 같은 주기함수의 전류가 3 [Ω]의 부하저항 에 공급될 때 평균전력[W]은?

다음의 <회로 A> 및 <회로 B>에서 전압 및 전류의 응답파 형으로 서로 유사한 경향을 보이는 것들끼리 묶은 것은? (단, 회로는 모두 t＝0에서 스위치(SW)를 닫으며 초기조건 은 0이다)

다음의 회로에서 실효값 100 [V]의 전원 vs를 인가한 경우 에 회로 주파수와 무관하게 전류 is가 전원과 동상이 되도록 하는 C[㎌]는? (단, R＝10 [Ω], L＝1 [mH]이다)

권수가 600회인 코일에 3 [A]의 전류를 흘렸을 때 10-3 [Wb]의 자속이 코일과 쇄교하였다면 인덕턴스[mH] 는?

전기력선의 성질에 대한 설명으로 옳은 것은?

2 [Ω]과 4 [Ω]의 병렬회로 양단에 40 [V]를 가했을 때 2 [Ω]에서 발생하는 열은 4 [Ω]에서 발생하는 열의 몇 배인 가?

‘폐회로에 시간적으로 변화하는 자속이 쇄교할 때 발생하 는 기전력’, ‘도선에 전류가 흐를 때 발생하는 자계의 방 향’, ‘자계 중에 전류가 흐르는 도체가 놓여 있을 때 도체 에 작용하는 힘의 방향’을 설명하는 법칙들은 각각 무엇인 가?

병렬 RLC 공진회로에 대한 설명으로 옳은 것은?

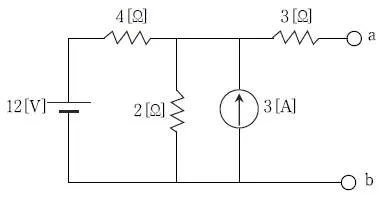

다음의 회로에 대한 테브난 등가회로를 구하려 한다. a, b 단자에서의 테브난 등가전압[V]은?

다음의 회로에서 전압 Vo[V]와 전류 Io A]는?

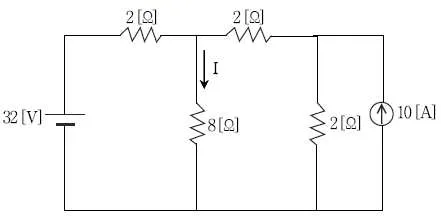

다음의 회로에서 전류 I [A]는?

다음의 회로에서 R1＝3[Ω], R2＝6[Ω], R3＝5Ω], R4＝10 [Ω]일 때 최대전력을 소모하는 저항은? (단, G는 검류계 이다)

다음의 그림에서 도체는 10 [C]의 전하량으로 대전되어 있다. 이때 유전체 (유전율 ε [F/m])내에서의 전계의 세 기[V/m]는? (단, 가장자리에서의 전속의 Fringing effect 는 무시한다)

내구의 반지름이 a [m], 외구의 반지름이 b [m]인 동심 구형 콘덴서에서 내구의 반지름과 외구의 반지름을 각각 2a [m], 2b [m]로 증가시키면 구형 콘덴서의 정전용량은 몇 배로 되는가?
