9급 지방직 공무원 전기이론 2025년 1회 기출문제

전류 [A]의 실횻값[A]은?

다음 회로에서 저항 2[Ω]의 소비전력[W]은?

전압 E[V]인 2개의 직류전원과 정전용량 C[F]인 2개의 커패 시터를 연결한 (가)회로, (나)회로가 있다. 각 회로의 모든 커 패시터에 저장된 에너지의 합을 총 정전에너지[J]라 할 때, (가)회로의 총 정전에너지 W1[J]과 (나)회로의 총 정전에너지 W2[J]의 비(W1/W2)는?

다음 회로에서 부하 [Ω]에 최대 평균전 력이 전달될 때, 전원에서 공급하는 평균전력[W]은? (단, 전 압은 실횻값이다)

다음 회로에서 a, b 단자 에서 바라본 합성 임피던스 [Ω]는?

내부저항 15[Ω], 인덕턴스 20[mH]인 코일의 양단 전압은 v(t) = 250 cos(ωt)[V]이고, 코일에 흐르는 전류는 i(t) = 10cos(ωt-53.13°)[A]이다. 이때 각주파수 ω[rad/s]는?

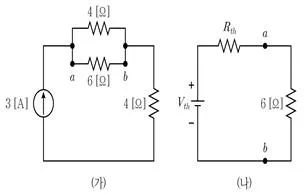

그림 (가)의 단자 a, b에 대한 테브난 등가회로가 그림 (나) 이다. 전압 Vth[V]와 저항 Rth[Ω]의 합(Vth+Rth)은?

두 코일 L1, L2의 자기인덕턴스가 각각 2[H], 5[H]이고, 상 호인덕턴스 M=1[H]이다. 두 코일을 그림과 같이 직렬로 연 결하고 합성코일 양단 a, b에서 측정한 전압이 90[V]일 때, 코일 L2 양단에 걸리는 전압[V]은? (단, 전압과 전류는 실횻 값이다)

다음 그림에서 철심의 1차측에 N1=100회, 2차측에 N2=200 회의 코일을 감고, 1차 코일에 V1=100[V]의 전압을 인가한 다. 이때 저항 100[Ω]에 흐르는 전류 I[A]는? (단, 변압기 는 이상적이며 전압과 전류는 실횻값이다)

한 상의 부하 임피던스가 [Ω]인 평형 △-△ 결선에서 3상 부하에 소비되는 총 유효전력은 14,400[W]이다. 이때 상전압[V]은? (단, 전압은 실횻값이 다)

다음 회로에서 역률이 지상 0.8인 부하 에 소비되는 유효전력은 4[kW]이다. 역률을 1로 개선하기 위하여 커패 시터를 부하 과 병렬로 연결할 때, 커패시터의 정전용 량[mF]은?

다음 회로에서 노드 A의 전압 VA[V]와 노드 B의 전압 VB[V]의 차(VA - VB)[V]는?

다음 회로에서 t=0 일 때, 스위치 S1은 개방되고 스위치 S2 는 닫힌다. t≥0 에서 전압 vc(t)[V]의 자연 응답 특성은?
