9급 지방직 공무원 전기이론 2018년 1회 기출문제

커패시터와 인덕터에서 순간적(△t→0)으로 변하지 않는 것 은? (순서대로 커패시터, 인덕터)

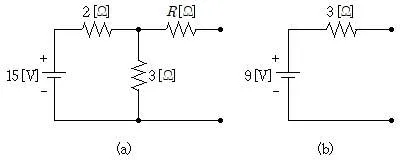

그림과 같이 테브난의 정리를 이용하여 그림 (a)의 회로를 그림 (b)와 같은 등가회로로 만들었을 때, 저항 [Ω]은?

그림과 같이 평행한 두 개의 무한장 직선도선에 1[A], 9[A]인 전류가 각각 흐른다. 두 도선 사이의 자계 세기가 0이 되는 지점 P의 위치를 나타낸 거리의 비 a/b는?

다음 회로에서 v(t)=100sin(2×104t)[V]일 때, 공진되기 위한 [㎌]는?

60[Hz] 단상 교류발전기가 부하에 공급하는 전압, 전류의 최댓값이 각각 100[V], 10[A]일 때, 부하의 유효전력이 500[W]이다. 이 발전기의 피상전력[VA]은? (단, 손실은 무 시한다)

다음 회로의 r1, r2에 흐르는 전류비 I1:I2=1:2가 되기 위한 r1[Ω]과 r2[Ω]는? (단, 입력전류 I = 5[A]이다) (순서대로 r1, r2)

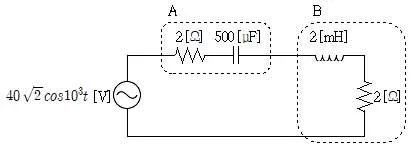

다음 회로에서 (a)B 부하에 공급되는 평균전력[W], (b)전원 이 공급하는 피상전력[VA], (c)합성(A부하＋B부하) 부하역 률은? (순서대로 (a), (b), (c))

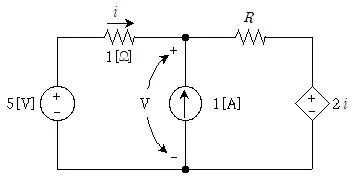

다음 회로에서 저항 R[Ω]은? (단, V＝3.5[V]이다)

교류전압 v=400√2sinωt+30√2sin3ωt+40√2sin5ωt[V]의 왜 형률[%]은? (단, ω는 기본 각주파수이다)

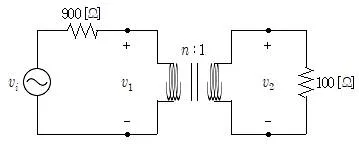

그림과 같은 이상적인 변압기 회로에서 최대전력전송을 위 한 변압기 권선비는?

그림과 같이 간격 d＝4[cm]인 평판 커패시터의 두 극판 사이에 두께와 면적이 같은 비유전율 εs1＝6, εs2=9인 두 유전체를 삽입하고 단자 ab에 200[V]의 전압을 인가할 때, 비유전율 εs2인 유전체에 걸리는 전압[V]과 전계의 세 기[kV/m]는? (순서대로 전압,전계의 세기)

다음 회로에서 정상상태 전류 [A]는?

저항 10[Ω]과 인덕터 5[H]가 직렬로 연결된 교류회로에 서 다음과 같이 교류전압 v(t)를 인가했을 때, 흐르는 전류 가 i(t)이다. 교류전압의 각주파수 ω[rad/s]는?

그림과 같은 평형 3상 회로에서 전체 무효전력[Var]은? (단, 전원의 상전압 실횻값은 100[V]이고, 각 상의 부하임 피던스 [Ω]이다)

평형 3상 회로에서 부하는 Y 결선이고 a상 선전류는 20∠ -90°[A]이며 한 상의 임피던스 [Ω]일 때, 선간전압 [V]는? (단, 상순은 a, b, c 시계방향 이다)

그림과 같은 직류회로에서 오랜 시간 개방되어 있던 스위 치가 닫힌 직후의 스위치 전류 isw(0+)[A]는?

RL 직렬회로에 전류 i=3√2sin(5000t+45°)[A]가 흐를 때, 180[W]의 전력이 소비되고 역률은 0.8이었다. R[Ω]과 L[mH]은? (순서대로 R, L)
