9급 지방직 공무원 전기이론 2016년 1회 기출문제

전압원의 기전력은 20[V]이고 내부저항은 2[Ω]이다. 이 전 압원에 부하가 연결될 때 얻을 수 있는 최대 부하전력[W] 은?

다음 회로에서 조정된 가변저항값이 100[Ω]일 때 A와 B 사 이의 저항 100[Ω] 양단 전압을 측정하니 0[V]일 경우, Rx [Ω]은?

다음 회로와 같이 직렬로 접속된 두 개의 코일이 있을 때, L1=20[mH], L2=80[mH], 결합계수 k=0.8이다. 이 때 상호 인덕턴스 M의 극성과 크기[mH]는? (순서대로 극성, 크기)

단상 교류전압 v=300√2 cosωt[V]를 전파 정류하였을 때, 정 류회로 출력 평균전압[V]은? (단, 이상적인 정류 소자를 사용 하여 정류회로 내부의 전압강하는 없다)

다음 회로에서 V=96[V], R=8[Ω], XL=6[Ω]일 때, 전체 전류 I[A]는?

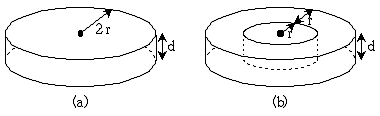

다음 (a)는 반지름 2r을 갖는 두 원형 극판 사이에 한 가지 종류의 유전체가 채워져 있는 콘덴서이다. (b)는 (a)와 동일 한 크기의 원형 극판 사이에 중심으로부터 반지름 r인 영역 부분을 (a)의 경우보다 유전율이 2배인 유전체로 채우고 나 머지 부분에는 (a)와 동일한 유전체로 채워놓은 콘덴서이다. (b)의 정전용량은 (a)와 비교하여 어떠한가? (단, (a)와 (b)의 극판 간격 d는 동일하다)

부하임피던스 [Ω]에 전압 V[V]가 인가되고 전 류 2I[A]가 흐를 때의 무효전력[Var]을 w, L, I로 표현한 것 은?

다음 식으로 표현되는 비정현파 전압의 실효값[V]은?

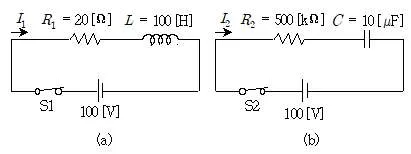

다음 회로 (a), (b)에서 스위치 S1, S2를 동시에 닫았다. 이 후 50초 경과 시 (I1-I2)[A]로 가장 적절한 것은? (단, L과 C 의 초기전류와 초기전압은 0이다)

다음 회로와 같이 평형 3상 전원을 평형 3상 Δ결선 부하에 접속하였을 때 Δ결선 부하 1상의 유효전력이 P[W]였다. 각 상의 임피던스 Z를 그대로 두고 Y결선으로 바꾸었을 때 Y 결선 부하의 총전력[W]은?

다음 회로에서 직류전압 Vs = 10[V]일 때, 정상상태에서의 전압 Vc[V]와 전류 IR[mA]은? (순서대로 Vc, IR)

진공 중의 한점에 음전하 5[nC]가 존재하고 있다. 이 점에 서 5[m] 떨어진 곳의 전기장의 세기[V/m]는? (단, 이고, ε0는 진공의 유전율이다)

철심 코어에 권선수 10인 코일이 있다. 이 코일에 전류 10[A]를 흘릴 때, 철심을 통과하는 자속이 0.001[Wb]이라 면 이 코일의 인덕턴스[mH]는?

다음 그림과 같이 자극(N, S) 사이에 있는 도체에 전류 I[A]가 흐를 때, 도체가 받는 힘은 어느 방향인가?

이상적인 단상 변압기의 2차측에 부하를 연결하여 2.2[kW] 를 공급할 때의 2차측 전압이 220[V], 1차측 전류가 50[A] 라면 이 변압기의 권선비 N1:N2는? (단, N1은 1차측 권선수 이고 N2는 2차측 권선수이다)

교류회로의 전압 와 전류 가 다음 벡터도와 같이 주 어졌을 때, 임피던스 [Ω]는?

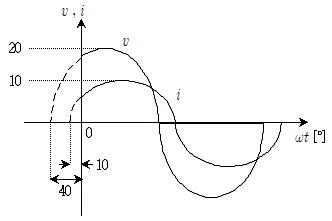

다음과 같은 정현파 전압 v와 전류 i로 주어진 회로에 대한 설명으로 옳은 것은?

다음 회로에서 [V]이고 [Ω]일 때, 최대전력을 전달하기 위 한 부하임피던스 [Ω]과 부하임피 던스에 소비되는 전력 PL[W]은? (순서대로 , PL)

다음 평형 3상 교류회로에서 선간전압의 크기 VL=300[V], 부하 [Ω]일 때, 선전류의 크기 IL[A]는?

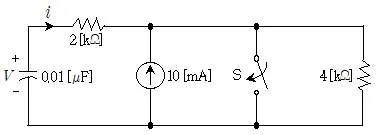

다음 회로가 정상상태를 유지하는 중, t=0에서 스위치 S를 닫았다. 이 때 전류 i의 초기전류 i(0+)[mA]는?
