9급 지방직 공무원 전기이론 2020년 1회 기출문제

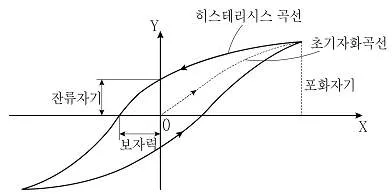

그림의 자기 히스테리시스 곡선에서 가로축(X)과 세로축(Y)에 해당하는 것은? (순서대로 X, Y)

그림의 회로에서 전류 I1[A]은?

그림의 Ch1 파형과 Ch2 파형에 대한 설명으로 옳은 것은?

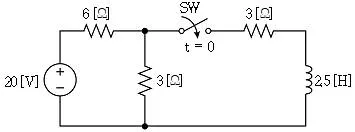

그림의 회로에서 t＝0일 때, 스위치 SW를 닫았다. 시정수 τ [s]는?

0.8 지상 역률을 가진 20[kVA] 단상 부하가 200[Vrms] 전 압원에 연결되어 있다. 이 부하에 병렬로 커패시터를 연결하 여 역률을 1로 개선하였다. 역률 개선 전과 비교한 역률 개 선 후의 실효치 전원 전류는?

그림의 회로에서 3[Ω]에 흐르는 전류 I[A]는?

그림의 회로에서 30[Ω]의 양단전압 V1[V]은?

그림의 회로에서 v=200√2sin(120πt)[V]의 전압을 인가하면 [A]의 전류가 흐른다. 회로에서 소비전력[kW]과 역률[%]은? (순서대로 소비전력, 역률)

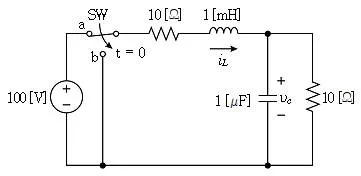

그림의 회로에서 스위치 SW가 충분히 긴 시간 동안 접점 a 에 연결되어 있다. t＝0에서 접점 b로 이동한 직후의 인덕 터와 커패시터에 저장된 에너지[mJ]는? (순서대로 인덕터, 커패시터)

선간전압 200[Vrms]인 평형 3상 회로의 전체 무효전력이 3,000[Var]이다. 회로의 선전류 실횻값[A]은? (단, 회로의 역률은 80[%]이다)

비정현파 전압 v=3+4√2sinωt[V]에 대한 설명으로 옳은 것 은?

어떤 코일에 0.2초 동안 전류가 2[A]에서 4[A]로 변화하였 을 때 4[V]의 기전력이 유도되었다. 코일의 인덕턴스[H]는?

전자유도현상에 대한 설명이다. ㉠과 ㉡에 해당하는 것은? (순서대로 ㉠, ㉡)

그림의 회로에 200[Vrms] 정현파 전압을 인가하였다. 저항에 흐르는 평균전류[A]는? (단, 회로는 이상적이다)

그림과 같이 3상 회로의 상전압을 직렬로 연결했을 때, 양 단 전압 [V]는?

그림 (a)회로에서 스위치 SW의 개폐에 따라 코일에 흐르는 전류 iL이 그림 (b)와 같이 변화할 때 옳지 않은 것은?

그림과 같이 유전체 절반이 제거된 두 전극판 사이의 정전 용량[㎌]은? (단, 두 전극판 사이에 비유전율 εr＝5인 유전 체로 가득 채웠을 때 정전용량은 10[㎌]이며 전극판 사이의 간격은 일정하게 유된다)

그림의 회로에서 I1에 흐르는 전류는 1.5[A]이다. 회로의 합 성저항[Ω]은?

평형 3상 Y－Y 회로의 선간전압이 100[Vrms]이고 한 상의 부하가 ZL=3+j4[Ω]일 때 3상 전체의 유효전력[kW]은?
