9급 지방직 공무원 전기이론 2017년 1회 기출문제

그림과 같은 회로에서 a, b 단자에서의 테브난(Thevenin) 등 가전압[V]과 등가저항[Ω]은? (순서대로 등가전압[V], 등가저 항[Ω])

그림과 같이 커패시터 C1＝100[μF], C2＝120[μF], C3＝ 150[μF]가 직렬로 연결된 회로에 14[V]의 전압을 인가할 때, 커패시터 C1에 충전되는 전하량[C]은?

220[V]의 교류전원에 소비전력 60[W]인 전구와 500[W]인 전열기를 직렬로 연결하여 사용하고 있다. 60[W] 전구를 30[W] 전구로 교체할 때 옳은 것은?

어떤 부하에 100＋j50[V]의 전압을 인가하였더니 6＋j8[A]의 부하전류가 흘렀다. 이 때 유효전력[W]과 무효전력[Var]은? (순서대로 유효전력[W], 무효전력[Var])

그림과 같은 회로에서 부하저항 RL에 최대전력이 전달되기 위한 RL[Ω]과 이 때 RL에 전달되는 최대전력 Pmax[W]는? (순서대로 RL[Ω], Pmax[W])

자유공간에서 자기장의 세기가 yz2ax[A/m]의 분포로 나타날 때, 점 P(5, 2, 2)에서의 전류밀도 크기[A/m2]는?

그림과 같이 비유전율이 각각 5와 8인 유전체 A와 B를 동일 한 면적, 동일한 두께로 접합하여 평판전극을 만들었다. 전극 양단에 전압을 인가하여 완전히 충전한 후, 유전체 A의 양단 전압을 측정하였더니 80[V]였다. 이 때 유전체 B의 양단전압 [V]은?

그림과 같이 자기 인덕턴스가 L1＝8[H], L2＝4[H], 상호 인 덕턴스가 M＝4[H]인 코일에 5[A]의 전류를 흘릴 때, 전체 코일에 축적되는 자기에너지[J]는?

그림과 같이 어떤 부하에 교류전압 v(t)=√2Vsin ωt를 인가하 였더니 순시전력이 p(t)와 같은 형태를 보였다. 부하의 역률 은?

정현파 교류전압의 실횻값에 대한 물리적 의미로 옳은 것 은?

평형 3상 Y-결선의 전원에서 선간전압의 크기가 100[V]일 때, 상전압의 크기[V]는?

그림과 같은 10[V]의 전압이 인가된 R-C직렬회로에서 시간 t=0에서 스위치를 닫을 때의 설명으로 옳지 않은 것은? (단, 커패시터의 초기(t=0-) 전압은 0[V]이다)

정격전압에서 50[W]의 전력을 소비하는 저항에 정격전압의 60%인 전압을 인가할 때 소비전력[W]은?

그림과 같은 회로에서 60[Hz], 100[V]의 정현파 전압을 인 가하였더니 위상이 60° 뒤진 2[A]의 전류가 흘렀다. 임피던 스 [Ω]는?

내부저항이 5[Ω]인 코일에 실횻값 220[V]의 정현파 전압을 인가할 때, 실횻값 11[A]의 전류가 흐른다면 이 코일의 역 률은?

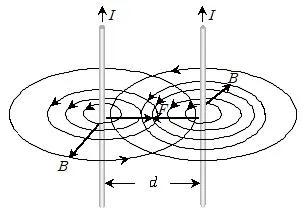

그림과 같이 동일한 크기의 전류가 흐르고 있는 간격(d)이 20[cm]인 평행 도선에 1[m]당 3×10-6[N]의 힘이 작용한 다면 도선에 흐르는 전류(I)의 크기[A]는?

그림과 같은 파형에서 실횻값과 평균값의 비(실횻값/평균값) 는?

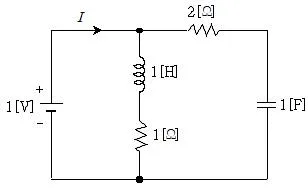

그림과 같은 회로에서 1[V]의 전압을 인가한 후, 오랜 시간 이 경과했을 때 전류(I)의 크기[A]는?

권선수 1,000인 코일과 20[Ω]의 저항이 직렬로 연결된 회 로에 10[A]의 전류가 흐를 때, 자속이 3×10-2[Wb]라면 시 정수[sec]는?
