9급 지방직 공무원 전기이론 2019년 1회 기출문제

2개의 코일이 단일 철심에 감겨 있으며 결합계수가 0.5이다. 코일 1의 인덕턴스가 10[μH]이고 코일 2의 인덕턴스가 40[μ H]일 때, 상호 인덕턴스[μH]는?

비사인파 교류 전압 v(t)＝10＋5√2sinwt＋10√2sin(3wt＋π /6)[V]일 때, 전압의 실횻값[V]은?

전압 인 파 형에서 실횻값[V], 주파수[Hz] 및 위상[rad]으로 옳은 것은? (순서대로 실횻값, 주파수, 위상)

회로에서 임의의 두 점 사이를 5[C]의 전하가 이동하여 외부 에 대하여 100[J]의 일을 하였을 때, 두 점 사이의 전위차 [V]는?

그림의 회로에서 저항 R[Ω]은?

그림의 회로에서 I1+I2-I3[A]는?

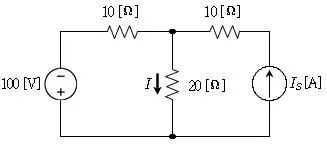

그림의 회로에서 저항 20[Ω]에 흐르는 전류 I＝0[A]가 되도 록 하는 전류원 IS[A]는?

그림의 회로에서 이상변압기(ideal transformer)의 권선비가 N1:N2＝1:2일 때, 전압 [V]는?

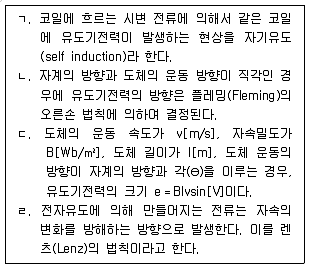

전자유도(electromagnetic induction)에 대한 설명으로 옳은 것만을 모두 고르면?

그림의 회로에 대한 설명으로 옳은 것은?

어떤 부하에 단상 교류전압 v(t)＝√2Vsinwt[V]를 인가하여 부하에 공급되는 순시전력이 그림과 같이 변동할 때 부하의 종류는?

0.3[μF]과 0.4[μF]의 커패시터를 직렬로 접속하고 그 양단 에 전압을 인가하여 0.3[μF]의 커패시터에 24[μC]의 전하 가 축적되었을 때, 인가한 전압[V]은?

그림과 같이 평형 3상 회로에 임피던스 [Ω]인 부하가 연결되어 있을 때, 선전류 IL[A]은? (단, VL＝120[V])

선간전압 Vs[V], 한 상의 부하 저항이 R[Ω]인 평형 3상 △ －△ 결선 회로의 유효전력은 P[W]이다. △결선된 부하를 Y결선으로 바꿨을 때, 동일한 유효전력 P[W]를 유지하기 위한 전원의 선간전압[V]은?

그림의 회로에 t＝0에서 직류전압 V＝50[V]를 인가할 때, 정상상태 전류 I[A]는? (단, 회로의 시정수는 2[ms], 인덕 터의 초기전류는 0[A]이다)

그림의 회로에서 단자 A와 B에서 바라본 등가저항이 12[Ω] 이 되도록 하는 상수 β는?

그림과 같은 회로에서 스위치를 B에 접속하여 오랜 시간이 경과한 후에 t＝0에서 A로 전환하였다. t＝0+에서 커패시터 에 흐르는 전류 i(0+)[mA]와 t＝2에서 커패시터와 직렬로 결합된 저항 양단의 전압 v(2)[V]은? (순서대로 i(0+)[mA], v(2)[V])

v1(t)＝100sin(30πt＋30°)[V]와 v2(t)＝Vmsin(30πt＋60°)[V] 에서 v2(t)의 실횻값은 v1(t)의 최댓값의 √2배이다. v1(t)[V] 와 v2(t)[V]의 위상차에 해당하는 시간[s]과 v2(t)의 최댓값 Vm[V]은? (순서대로 시간, 최댓값)
