9급 지방직 공무원 전기이론 2010년 1회 기출문제

10 [V]의 직류전원에 10 [Ω]의 저항이 연결된 회로에 대한 설명으로 옳지 않은 것은?

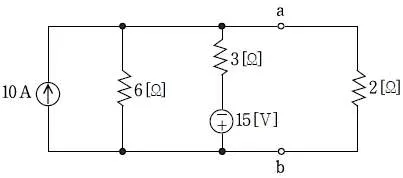

다음 그림의 회로에서 단자 a－b의 좌측을 테브넌 등가회로 로 표현할 때 등가전압[V]과 등가저항[Ω]은?

어느 가정에서 전열기, 세탁기 그리고 냉장고를 정상적으로 동시에 사용하고 있다. 이 세 가전기기들은 전원과 어떻게 연 결되어 있는가?

기전력이 13 [V]인 축전지에 자동차 전구를 연결하여 전구 양단의 전압과 전구에서의 소비전력을 측정하니 각각 12 [V] 와 24 [W]이었다. 이 축전지의 내부저항[Ω]은?

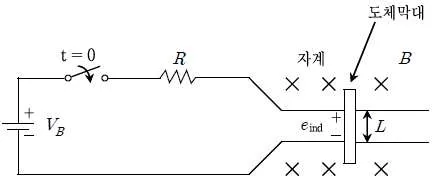

다음 그림은 선형직류기기의 원리를 모의한 것이다. 레일위에 도체 막대가 놓여 있고, 레일과 도체막대 사이의 마찰은 없으 며, 축전지 전압은 VB [V]이고 도선저항은 R [Ω]이다. 자속 밀도 B [T]는 균일하고 지면에 수직으로 들어가는 방향이다. 도체막대의 유효길이는 L [m]이다. 스위치를 닫는 순간 도체 가 받는 힘의 크기와 힘의 방향은?

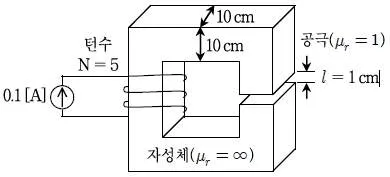

다음 그림과 같은 자기회로에서 공극내에서의 자계의 세기 H[AT/m]는? (단, 자성체의 비투자율 μr은 무한대이고 공극내 의 비투자율 μr은 1이며 공극주위에서의 프린징 효과는 무시 한다)

자계의 세기가 400 [AT/m]이고 자속밀도가 0.8 [Wb/m2]인 재질의 투자율[H/m]은?

다음 그림과 같이 연결된 콘덴서의 합성정전용량[μF]은? (단, 각 콘덴서의 정전용량은 3 [μF]이다)

다음 그림의 회로에서 공진이 발생할 때의 임피던스[Ω]는? (단, Q=ωL/R 이다)

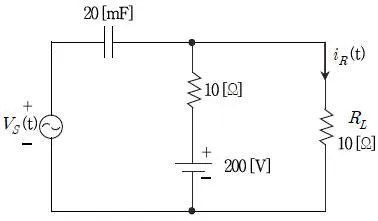

다음 회로에서 Vs(t)＝100√2cos10t [V]이다. 정상상태에서 부하 저항 RL에 흐른 전류 iR(t)[A]는?

다음 회로에서 부하 ZL에 최대 전력을 전달하게 되는 부하 임피던스[Ω]는?

8 [Ω]의 저항과 6 [Ω]의 유도성 리액턴스로 구성되는 병렬 회로에 E＝48 [V]인 전압을 인가했을 때 흐르는 전류[A] 는?

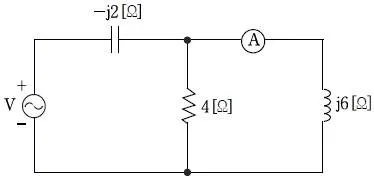

다음 그림에서 전류계 의 지시가 실효값 20 [A]일 때 전원전압 V의 실효값[V]은?

평형 3상회로에서 선간 전압이 200 [V]이고 선전류는 25/√ 3 [A]이며 3상 전체전력은 4 [kW]이다. 이때 역률[%]은?

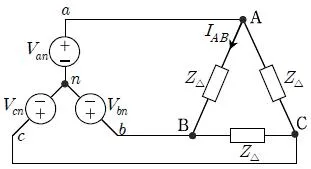

다음 그림과 같이 평형 △결선으로 각 상에 임피던스 값이 Z△=5+j5√3 [Ω]인 부하가 연결되어 있다. 평형 Y 결선된 abc 상순의 삼상 전원에서 Van=100∠30° [V]일 때, 부하 상전류 IAB [A]는?

평형 3상 교류 회로의 Y 및 △결선에 관한 설명으로 옳지 않은 것은?

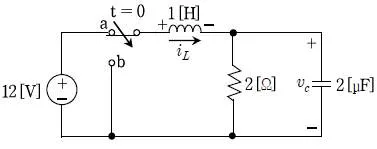

다음 그림의 회로에서 충분히 긴 시간이 지난 후에 t＝0인 순간에 스위치가 그림과 같이 a에서 b로 이동할 때, iL(0) [A]과 vC(0) [V]은?

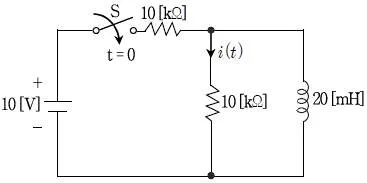

다음 회로에서 t＝0에 스위치를 닫는다. t＞0일 때 시정수 (time constant)의 값[μs]은?

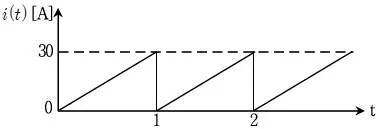

다음 전류 파형의 실효값[A]은?
