R-L 직렬 회로에 t=0 에서 일정 크기의 직류전압을 인가하였 다. 저항과 인덕터의 전압, 전류 파형 중에서 t>0 이후에 그 림과 같은 형태로 나타나는 것은? (단, 인덕터의 초기 전류는 0[A]이다)
① 저항 R의 전류 파형
② 저항 R의 전압 파형
③ 인덕터 L의 전류 파형
④ 인덕터 L의 전압 파형
정답 확인
정답 ④
5번
그림과 같이 내부저항 1[Ω]을 갖는 12[V] 직류 전압원이 5 [Ω] 저항 RL에 연결되어 있다. 저항 RL에서 소비되는 전력 [W]은?
① 12
② 20
③ 24
④ 28.8
정답 확인
정답 ②
6번
평형 3상 교류 회로의 전압과 전류에 대한 설명으로 옳은 것 은?
① 평형 3상 △결선의 전원에서 선간전압의 크기는 상전압의 크기의 √3배이다.
② 평형 3상 △결선의 부하에서 선전류의 크기는 상전류의 크기와 같다.
③ 평형 3상 Y결선의 전원에서 선간전압의 크기는 상전압의 크기와 같다.
④ 평형 3상 Y결선의 부하에서 선전류의 크기는 상전류의 크 기와 같다.
정답 확인
정답 ④
8번

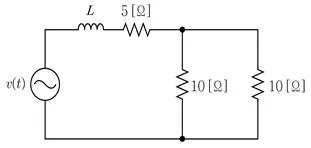

그림의 회로에서 역률이 1/√2 이 되기 위한 인덕턴스 L[H] 은? (단, v(t) = 300cos(2π×50t+60°) [V]이다)
① 1/π
② 1/5π
③ 1/10π
④ 1/20π
정답 확인
정답 ③
9번
그림의 R-C 직렬회로에 200[V]의 교류전압 Vs[V]를 인가하 니 회로에 40[A]의 전류가 흘렀다. 저항이 3[Ω]일 경우 이 회로의 용량성 리액턴스 XC[Ω]는? (단, 전압과 전류는 실횻 값이다)
① 4
② 5
③ 6
④ 8
정답 확인
정답 ①
13번
그림과 같은 R-L-C 직렬회로에서 교류전압 v(t) = 100sin(wt)[V]를 인가했을 때, 주파수를 변화시켜서 얻을 수 있는 전류 i(t)의 최댓값[A]은? (단, 회로는 정상상태로 동작하며, R=20[Ω], L=10[mH], C=20[μF]이다)
① 0.5
② 1
③ 5
④ 10
정답 확인
정답 ③
15번
그림과 같이 진공 중에 두 무한 도체 A, B가 1[m] 간격으 로 평행하게 놓여 있고, 각 도체에 2[A]와 3[A]의 전류가 흐르고 있다. 합성 자계가 0이 되는 지점 P와 도체 A까지의 거리 x[m]는?
① 0.3
② 0.4
③ 0.5
④ 0.6
정답 확인
정답 ②
16번

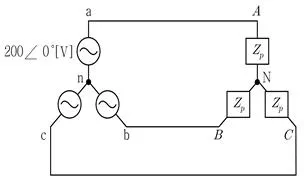

그림의 Y-Y 결선 평형 3상 회로에서 각 상의 공급전력은 100[W]이고, 역률이 0.5 뒤질(lagging PF) 때 부하 임피던 스 Zp[Ω]는?
① 200∠60°
② 200∠-60°
③ 200√3∠60°
④ 200√3∠-60°
정답 확인
정답 ①
17번
임의의 철심에 코일 2,000회를 감았더니 인덕턴스가 4[H] 로 측정되었다. 인덕턴스를 1[H]로 감소시키려면 기존에 감 겨 있던 코일에서 제거할 횟수는? (단, 자기포화 및 누설자 속은 무시한다)
① 250
② 500
③ 1,000
④ 1,500
정답 확인
정답 ③
18번
다음 그림에서 -2Q[C]과 Q[C]의 두 전하가 1[m] 간격으 로 x축상에 배치되어 있다. 전계가 0이 되는 x축상의 지점 P까지의 거리 d[m]에 가장 가까운 값은?
① 0.1
② 0.24
③ 1
④ 2.4
정답 확인
정답 ④
20번
그림 (a)는 도체판의 면적 S=0.1[m2], 도체판 사이의 거리 d=0.01[m], 유전체의 비유전율 εr=2.5인 평행판 커패시터 이다. 여기에 그림 (b)와 같이 두 도체판 사이의 거리 d= 0.01[m]를 유지하면서 두께 t=0.002[m], 면적 S= 0.1[m2]인 도체판을 삽입했을 때, 커패시턴스 변화에 대한 설명으로 옳은 것은?
① (b)는 (a)에 비해 커패시턴스가 25% 증가한다.
② (b)는 (a)에 비해 커패시턴스가 20% 증가한다.
③ (b)는 (a)에 비해 커패시턴스가 25% 감소한다.
