9급 지방직 공무원 전기이론 2011년 1회 기출문제

500 [W]의 전열기를 사용하여 20 [℃]의 물 1.0 [Kg]을 10 분간 가열하면 물의 온도[℃]는? (단, 전열기의 에너지 변환 효율은 100%로 가정한다)

i(t)＝2.0 t ＋2.0 [A]의 전류가 시간 0≤t≤60[sec] 동안 도 선에 흘렀다면, 이 때 도선의 한 단면을 통과한 총전하량[C] 은?

폐로전류 I1, I2를 아래 그림과 같이 설정하고 연립방정식을 다음과 같이 세웠을 때, a21과 a22의 값은?

공기 중 2개의 점전하 간에 5.00[N]의 힘이 작용하고 있다. 두 점전하 사이의 거리를 2배로 하였을 때 작용하는 힘[N] 은?

다음 전기회로도에서 Vo의 전압[V]은?

다음 전기회로도에서 저항 R에 흐르는 실효치 전류[A]는? (단, v(t)의 실효치는 100 [V]이다)

자극 자하량 2.0[Wb], 길이 30[cm]인 막대자석이 300[AT/m]의 평등 자장 안에 자장의 방향과 30°의 각도로 놓여 있을 때 자석이 받는 토크[Nm]는?

전계의 세기가 50.0[kV/m]이고 비유전율이 8.00인 유전체 내의 전속밀도[C/m2]는?

변전소 내의 보조전동기에 다음과 같은 전압 v(t)와 전류 i(t) 가 인가되었을 때 소비되고 있는 유효전력[W]과 역률은?

전원과 부하가 모두 델타 결선된 3상 평형회로에서 각 상의 전원 전압이 220[V], 부하 임피던스가 8.0＋j6.0[Ω]인 경우 선전류[A]는?

정격전압 100[V], 정격전력 500[W]인 다리미에 t＝0인 순 간에 v(t)=100√2sin(2πft+30°)[V]의 전압을 인가하였다. t＝ 1/60초에서 순시전류[A]의 크기는? (단, 주파수 f＝60[Hz] 이고, 다리미는 순저항 부하로 가정한다)

정격 100 [kVA] 단상 변압기 3대를 △－△결선으로 운전하 던 중 1대의 고장으로 V－V결선하여 계속 3상 전력을 공급 하려 한다. 공급 가능한 최대의 전력[kVA]은?

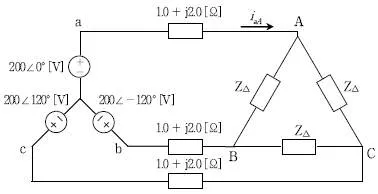

다음 그림과 같이 평형 Y 결선된 3상 전원회로에 각 상의 임피던스 값이 9.0－j6.0[Ω]인 부하가 평형 △결선으로 연 결되어 있다. 선로의 임피던스가 1.0＋j2.0 [Ω] 일 때 선전 류 iaA[A]의 값은?

다음 회로에서 절점 C와 D사이의 전압 VCD[V]는?

아래 회로에서 충분한 시간동안 개방되어 있었던 스위치를 t＝0인 시점에서 on 시켰다. t＝0에서 부터 스위치에 흐르는 전류is(t)[A]는?

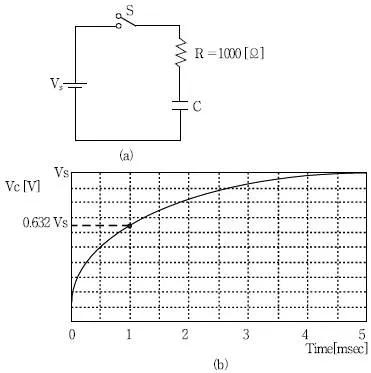

그림 (a)와 같이 RC 회로에 VS의 크기를 갖는 직류전압을 인가하고 스위치를 on 시켰더니 콘덴서 양단의 전압 VC가 그림 (b)와 같은 그래프를 나타내었다. 이 회로의 저항이 1000[Ω] 이라고 하면 콘덴서 C의 값은?

v(t)=100√2sinωt+75√2sin3ωt+20√2sin5ωt[V]인 전압을 R－ L 직렬회로에 인가할 때 제 3고조파 전류의 실효값[A]은? (단, R＝4.0[Ω], ωL＝1.0[Ω]이다)

아래 회로에서 단자 a, b 사이에 교류전압 v(t)를 인가할 때, 전류 i(t)가 전압 v(t)와 동상이 되었다면, 그 때의 Xc값 [Ω]은?

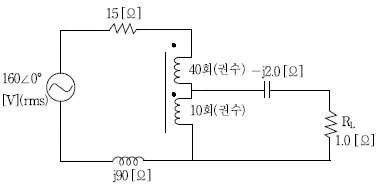

아래 회로에서 전원전압의 실효치는 160[V]이며 변압기는 이상적이라 가정할 때 부하저항 RL에서 소모되는 전력[W] 은?
